Diora AS 9461 problem z automatycznym strojeniem
- Zaloguj Zarejestruj się by odpowiadać
Do sprawdzenia R152,R153 albo uwalony scalak. Kondensator C143 raczej zwarcia nie dostał bo na końcówce 6 jest ok.9V.
Wygrzej tuner z godzinę i po ręcznym dostrojeniu do stacji na xx,x0MHz (zakładając, że kwarc syntezy masz zestrojony na 4,00000MHz i zeza przy 100MHz masz nie większego niż 1kHz) rdzeniem cewki L109 skoryguj napięcie między nogami 8 i 9 TDA1576 na 0V. Choć to dobrze dopiero korygować jak doprowadzisz napięcia na komparatorze LM393 do normy, bo jak tam masz potencjalne gdzieś przywarcie w okolicy 5 nogi komparatora, to układ zaburza tą równowagę nóg 8-9 TDA1576 przez mocniejsze obciążenie nogi 9 zezowatym torem komparatora z defektem.
Tak jak wyżej wskazano oba opory na wejściu komparatora - noga 5 do przemierzenia. R153 120k albo złapał ponad normę wielką oporność i stał się oporem kilku MOhm, albo R152 ze swoich 3M9 zjechał do kilkudziesięciu kOhm. W historii miałem raz, ale w drugą stronę, że 3M9 złapał przerwę i miał niemierzalną rezystancję (R = nieskończoność, przerwa) i autostop łapał zeza przy zatrzymywaniu się na stacji mimo prawidłowego zestrojenia demodulatora z cewką L109. Sam komparator LM393 w tym układzie, ubicie go praktycznie niemożliwe, jak tam nikt na 5 nóżkę nie pchał w ramach zabawy i testów zniszczeniowych napięć > 40V.
Czyli zacznij od podniesienia jednej nogi R152. Wtedy 5 noga LM393 powinna się prawie zrównać napięciem z nogą 2 (kilka % różnicy co najwyżej) jeżeli założymy że R153 trzyma swoje 120k.
Napięcia w stanie równowagi LM393 na nóżkach 2 i 6 i powiązane z nimi niższe napięcia nóżek 5 i 3, są zależne od napięcia zasilania 15V.
Jak u ciebie linia zasilania toru radiowego ma np. ledwo 14V (wynikające z rozrzutu napięcia pięknie pływającej Zenery D123 16V w zasilaczu) to za automatu te napięcie mierzone u ciebie będą proporcjonalnie niższe niż te które podałem wcześniej.
Witam, problem rozwiązany ale moja płyta różni się wartościami oporów niż na schemacie.Zamiast 120k mam 100k a zamiast 3M9 mam 3M3.Całe otoczenie IC102 wylutowałem i pomierzyłem było wszystko ok.wg oznaczeń na elementach i dalej nic ale poszperałem w moich zasobach i znalazłem zapomnianą płytę od AS 9461 wylutowałem
IC102 i tu zagadka bo na moim jest LM393P a pozyskany LM393N ale podmieniłem i pomiary , napięcia są wszystkie ok.włączam auto wyszukiwanie i działa zrobiłem tylko korektę napięcia między 8 a 9 na TDA1576 i jak nowy.Nie mam pojęcia co się stało bo tunerek jest u mnie już prawie 10 lat i nie grzebany więc awaria samoistna ? :) Dziękuję bardzo za podpowiedzi diagnostyczne choć ciekawi mnie cały czas dlaczego wskaźnik poziomu sygnału pokazuje między stacjami 1-2 diody nie pamiętam czy tak było a nie mam z czym porównać. dzięki jeszcze raz .Pozdrawiam
Ten wskaźnik poziomu sygnału w większości ostatnich serii tunerów Diory to jest wielka bida z makiem.
Osobiście bym sobie to przerobił na UL1980 gdzie można sobie dowolnie kształtować napięcie przy którym zapala się 1 dioda, oraz napięcie przy którym zapala się dioda 5. Dodatkowo gdy wskaźnik na scalaku, to nie działa jak flak, gdzie w oryginalnym rozwiązaniu nie widać progów zapalania kolejnych diod tylko się rozmywa wskazanie. I potem masz wskazanie 1 dioda świeci, 2 dioda świeci połową mocy, 3 dioda żarzy.
W oryginale kolejne diody świecą coraz słabiej i gdy jest potencjalny max sygnału to dioda 1 prawie już odlatuje od prądu przez nią płynącego, a dioda 5 świeci słabiej.
Przy wskaźniku na kostce piękne progi zapalania i przy max sygnale wszystkie diody świecą takim samym światłem.
Jak mieszkasz blisko nadajników (lub śmiecą okoliczne zasilacze impulsowe, komputery) to eter ma podwyższony szum i wskaźnik pali na szumach wskazanie.

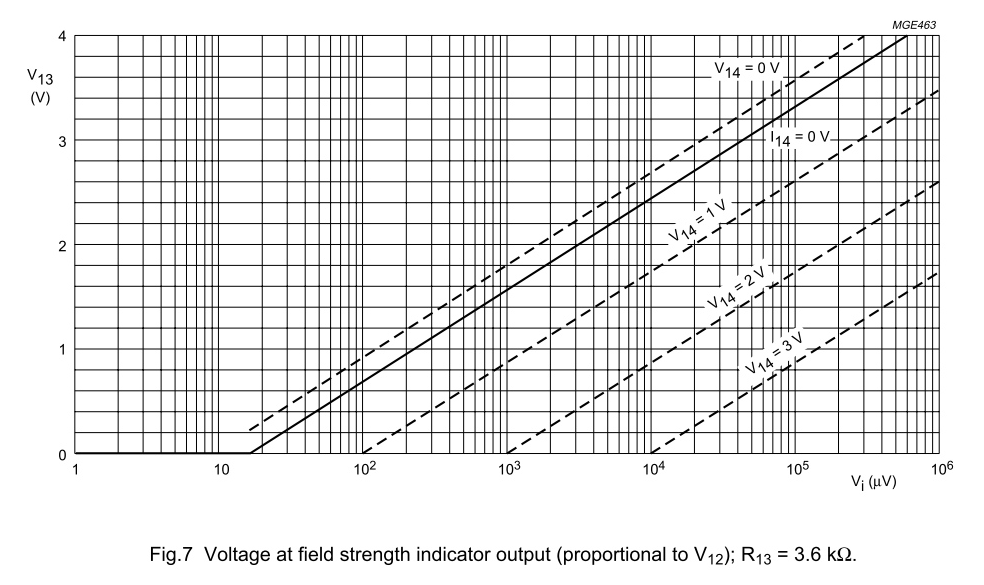

Częściowo możesz próbować korygować to martwe wskazanie przez zmianę napięcia na 14 nóżce TD1576.
R139 680 Ohm - wstawiasz w jego miejsce podkowę, potencjometr, nawet 50k, ustawiasz jego wartość tak aby pierwsza dioda zgasła na szumie w pustym miejscu.
Im bardziej zwiększasz napięcie na nóżce 14 (zwiększaniem wartości R139) tym później nóżka 13 - jako wyjście sygnału mocy stacji - wystawia napięcie.
Ale jest coś za coś, jak zwiększasz próg startu 13 nóżki, to dla najmocniejszych sygnałów końcowe napięcie nóżki 13 też się obniża.
Stąd na kartoflanym wskaźniku poziomu sygnału w AS9461 się okaże, że stacje najmocniejsze przestały palić max sygnału.
W porządnych wskaźnikach jak wcześniej napisałem, masz dowolną regulację progu startowego i końcowego, stąd pięknie eliminujesz palenie wskazania w pustym miejscu pasma UKF i zapalenie ostatniej 5 diody max.
Ostatecznie możesz się jeszcze pomęczyć elementami w emiterze tranzystora wskaźnika T302 (T301 płyta AS952) jest tam dioda progowa, którą próbują łączyć w szeregu z kolejną powinno podbić próg zaskoku 1 diody, ale przypuszczalnie wpłynie też na prąd diodek, będą przypuszczalnie świecić słabiej.
Trochę się uwstecznili, nowszy tuner a wskaźnik gorszy, bo w tunerach 20 lat wcześniej, do np. Fausta wstawili elegancko UAA180 (UL1980) który sterował 5 diodkami.
Obsada komparatora LM393 (czy P czy N w oznaczeniu scalaka na końcu bez znaczenia) 3M9+120k v 3M3+100k bez znaczenia, bo finalne podziały napięć tych dzielników wychodzą zbliżone. Ważne tylko aby oba komparatory w kostce miały identyczne te dzielniki.
Podkowy R144 w niektórych seriach w ogóle nie dawali. Automat wtedy nie miał możliwości regulacji czułości autostopu i jechał na max czułości. Obecność podkówki umożliwiała regulację by tylko automat szukający zatrzymywał się na najmocniejszych stacjach, a słabsze ignorował.
Czy jak ręcznie dostroisz się do stacji, na to wskazane 88,30MHz, to czy wtedy między nogami 8 i 9 TDA1576 masz 0V?
Jeżeli masz tam oczekiwane 0V z dokładnością +/- kilkanaście mV, to jakie napięcia masz wtedy na nóżkach 2, 3, 5, 6 komparatora IC102 LM393.
Powinno być wtedy U2 = U6 =~9,7V oraz U3 = U5 =~9,4V
