Bernard GS-434 - przywracanie do życia
- Zaloguj Zarejestruj się by odpowiadać
No dobra. Kondensatory wymienione. Poniżej wrzucę wartości jakie powinny być z tym co wyszło po pomiarach.
Jednak po dotychczasowych pracach pierwsze uruchomienie nie do końca poszło OK.
Talerz się kręci - plus.
Ramię ładnie opada i się podnosi - plus
Reaguje na potencjometr regulujący obroty - plus
Niestety nie pamiętam jak poprawnie zachowuje się stroboskop :/
Powinienem chyba widzieć efekt i na górnych i na dolnych kreskach? Widzę tylko na górnych, czyli wynikałoby że talerz jest za nisko?
No i nie jestem w stanie ustabilizować wskazania. Jest to pływające :/
Ładnie poproszę o porady.

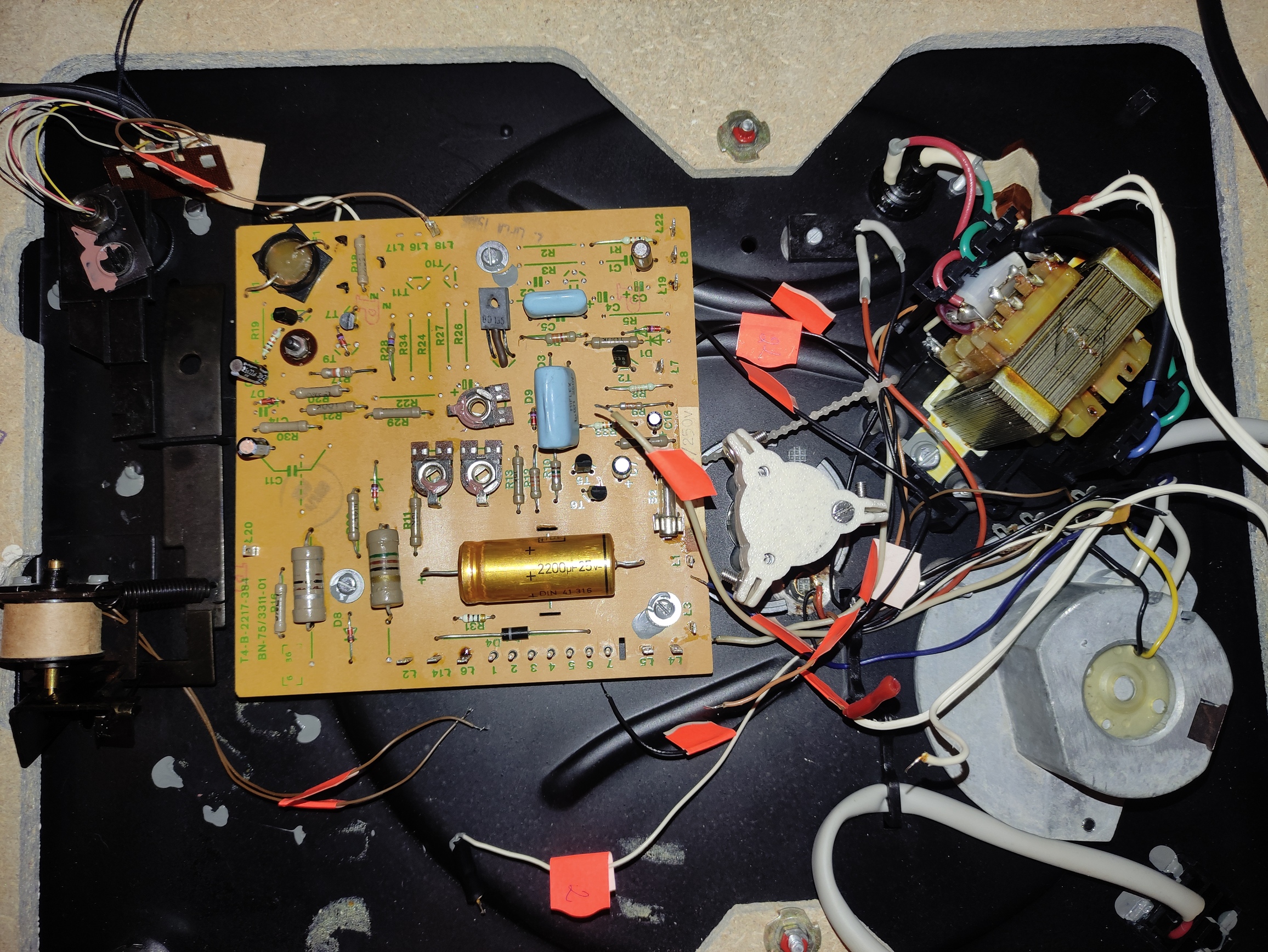

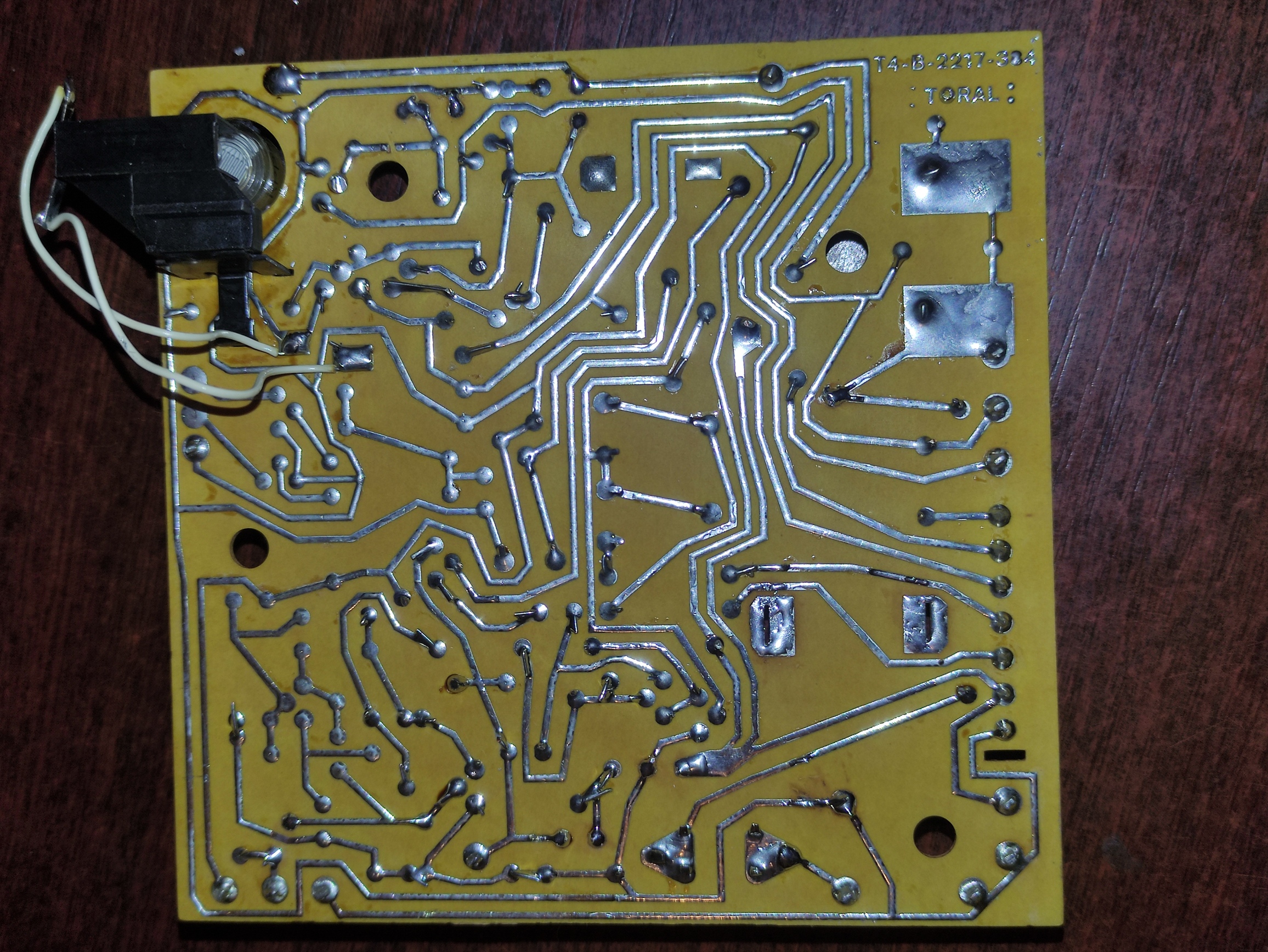

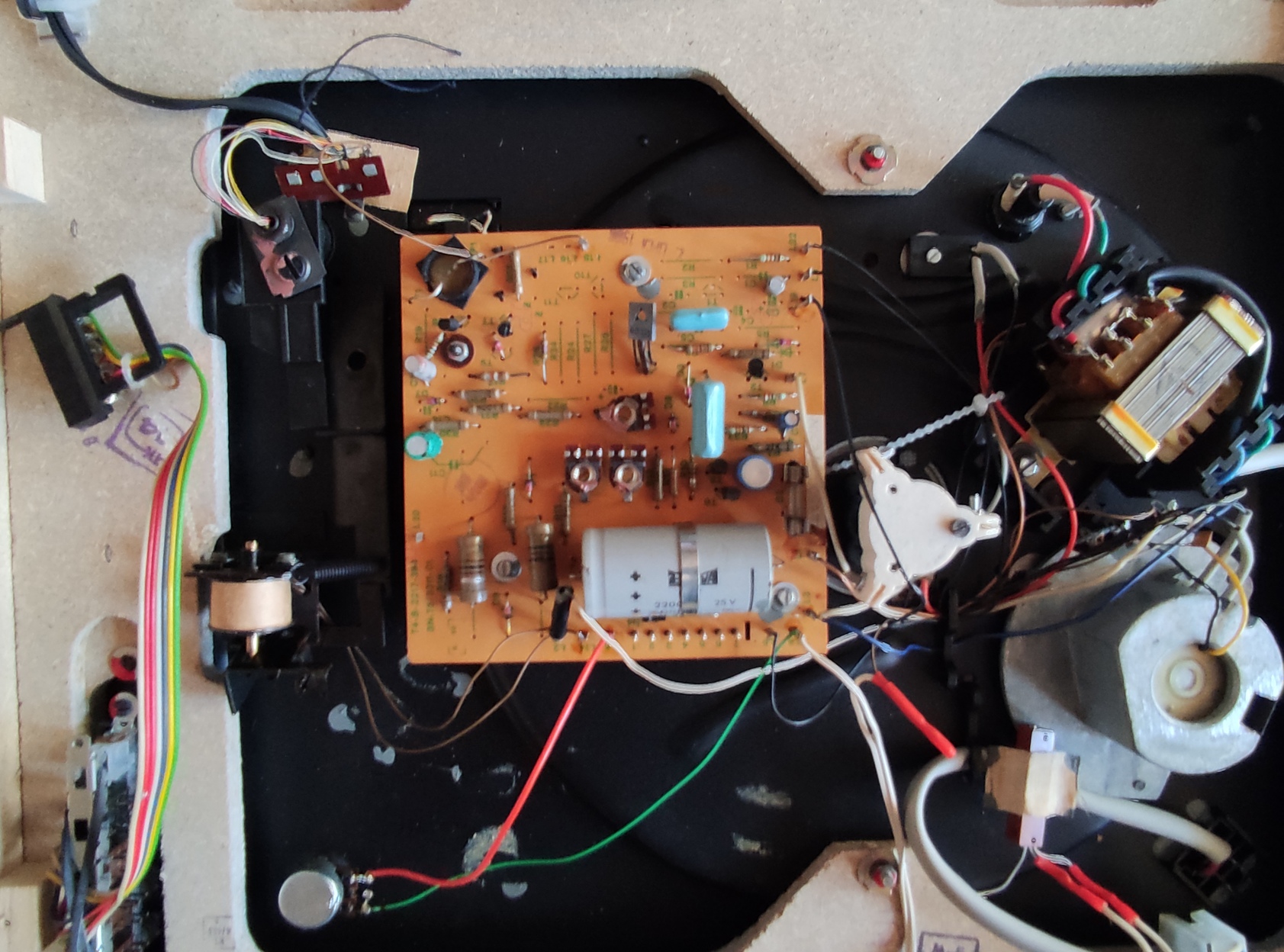

Dołączam kilka fotek z prac (niestety nie udało się w 100% ładnie doczyścić płytki). Naklejki "cenówki" elegancko spisują się w roli oznaczeń co gdzie było przylutowane :)
Wartość kondensatora - wynik pomiaru
2200uF/25V - 3600uF / ESR 0.18ohm / VLOSS 2.8%
100uF/16V - 106uF / ESR 1.12ohm / VLOSS 2.8%
22uF/16V - 32uF / ESR 2.41ohm / VLOSS 1.7%
2.2uF/25V - 3.3uF/ ESR 3.1ohm / VLOSS 2.2%
22uF/25V - 35.7uF / ESR 2.2ohm / VLOSS 1%
10uF/16V - 19.1uF / ESR 2.79ohm / VLOSS 3.5%
Dzisiaj wieczorem dalej będę działał i dokładniej opiszę. Mam zamiar posprawdzać napięcia w kilku miejscach. Te iks lat temu chyba kręciłem rezystorami nastawnymi więc mogą być cuda
No dobra. Pacjent gra :)
Okazało się, że po prostu nie zauważyłem, że mój Bernard był zrobiony na żarówkę 12V a nie 24V. Nie zwróciłem uwagi na rezystor. Ale dzisiaj przy pomiarach zastanowiło mnie to, że do żarówki docierało 12.6V zamiast tych około 18 które powinny być. Wyeliminowałem rezystor i bingo. Pięknie daje się ustawić obroty. Paski po ustawieniu stoją na dębowo.
Pierwszy odsłuch na płycie w najgorszym stanie, ale potem nie odpuściłem sobie i włączyłem The Gun - Race with the devil. Mimo, że ten krążek też zajechany, to połączenie Bernarda z Pioneer SX-424 daje świetny efekt :) Teraz gra to na oryginalnej wkładce MF100 z lat co najmniej '90. Byłem w niedzielę na wolumenie - odnalazłem polecane stanowisko, które to ma pokaźny wybór wkładek - z zamiarem kupna AT VM 95E, niestety nie mieli i dowiedziałem się że raczej tylko internet. No to idę szukać.
Mam jeszcze do zwalczenia problem autostopu. Rozumiem, że żarówka powinna się świecić i dopiero jak pomiędzy nią a fotorezystor wjedzie taki plastik to się uruchamia wyłączanie? Widzę, że powinna być tam 12V 50mA (czyli 0.6W). Obawiam się, że takiej nie mam a w motoryzacyjnym najsłabsze mają chyba 1.2W Stanie się coś jak wsadzę 2x mocniejszą?
W moto raczej nie znajdziesz, nie spotkałem słabszych niż 1,2W bezcokołowych.
Ratunkowo wstaw rezystor 33...47 omów/ 0,5W (lepiej 1W) w szereg, strumień podczerwieni będzie prawie taki sam. Fotorezystor jest czuły także w tym zakresie.
W takim układzie żarówka będzie praktycznie wieczna.
Chyba, że trafisz gdzieś takie 50 mA...
Zamiast skręcanych zacisków, wolałbym zrobić na klej. Naprawiałem kiedyś koledze łożysko w późniejszym modelu, nie pamiętam symbolu, ale był na wysokim talerzu i z plastikowym korpusem łożyska, który na imprezie uległ uszkodzeniu po oparciu się kogoś o talerz. Tam w korpusie z tworzywa była tuleja ślizgowa z brązu i podkładka slizgowa na dnie, które było w kawałkach. Po ich posklejaniu i uzupełnieniu ubytków (by było szczelne), na obudowę wkleiłem klejem epoksydowymi kubeczek aluminiowy ze startera świetlówki. Po wyschnięciu, złożyłem elementy łożyska i talerz pracował jak nowy.
