odnośnie regulacji napięć 26V
PR297 i PR298 mierząc między masą a punktami 37 i 38 (na schemacie 1.37, 1.38)

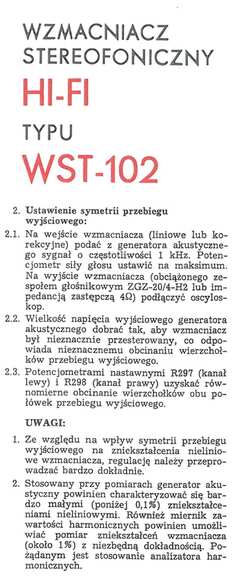

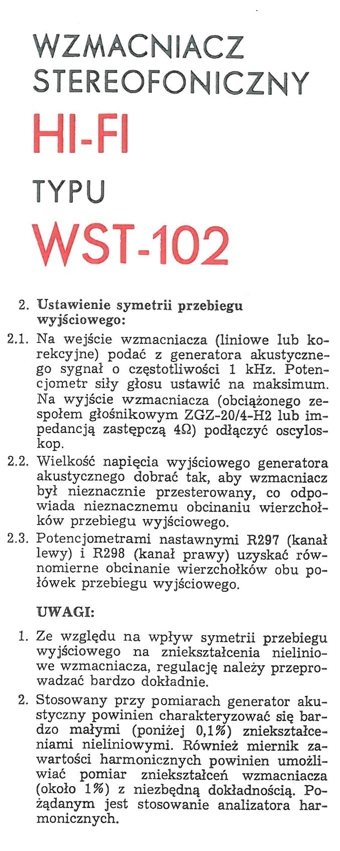

To nie jest wartość krytyczna, ustalenie zależy od napięcia jakie panuje na kolektorze T1 dla kanału L i T2 dla prawego i powinno wynosić około 50%. A tak właściwie to powinno się ustawić tak aby sygnał wyjściowy był symetryczny.
Regulacja obejmuje również nierównomierność pracy tranzystorów.
Przedstawienie napięć jakie zmierzyłeś na schemacie, dla kanału gdzie jest usterka, brak prądu spoczynkowego, ułatwi interpretację, ale następne pomiary, teraz sobie poradzę.
Dobra, przepraszam, doczytałem, brak napięcia dla lewego i prawego na rezystorach emiterowych
Edit----------------------------
Usterka jest dziwna, występuje jednakowo w dwóch kanałach, czy jest możliwe wadliwe wlutowanie tranzystorów?
Zajmij się jednym z kanałów
Do sprawdzenia R303,305,307,311 i p-erek 309
Żarówki nie odpinaj, gdyby uszkodził się T215 może dojść do spalenia T1 T3
Napięć na rezystorach emiterowych nie ma na obu kanałach tak dla jasności. Regulacje tymi PR o których wspomniałem są takie jak być powinny o jakiej wartości krytycznej tu mówimy w ogóle? Nic takiego nie występuje, napięcie zasilania jest takie jak być powinno na płycie. Pozostałe pomiary dotyczą już tranzystorów w końcówce bo brakuje napięć spoczynkowych. Wartości, które zmierzyłem podałem a jakie powinny być są zaznaczone przecież na schemacie. na dziś już kończę. Popołudniu wrócę do tematu ze świeżą mózgownicą.
Zdania zaczynamy wielką literą.
Regulacje tymi PR o których wspomniałem są takie jak być powinny o jakiej wartości krytycznej tu mówimy w ogóle?
Owszem, reakcja jest ale nie napięcie jest kryterium jakim należy się kierować przy ustawianiu.
Nie jest wartością krytyczną, bo prawidłowym ustawieniem w punkcie 1,37 może być załóżmy, przedział 25-27V a skutkiem tego są inne napięcia które starasz sie traktować jako jedyne prawidłowe "są zaznaczone przecież na schemacie."
Tym się zajmiesz w następnej kolejności, ważniejsze jest teraz ogólne działanie wzmacniacza końcowego.
Wracając do sedna, kontrola T215 i jego okolicy włącznie z p-erkiem, ciągłości ścieżek, wyklucz zimne luty, uszkodzone rezystory, wadliwe wartości, potwierdź sprawność kondensatorów w jakim zakresie możesz regulować napięcie, jakie tranzystory wstawiłeś po wymianie.
Jakie jest napięcie zasilające na kolektorze T1
Sprawdź jakie masz opisy na p-erkach w układzie, schemat pokazuje 250R natomiast dokumentacja serwisowa 250k.
Wydaje się, że jest błąd w dokumentacji serwisowej.
Sprawdziłem na schemacie Meluzyny jest 250R a jest bliźniaczą konstrukcją
Rzeczywiście. Na schemacie jest 250ohm a w serwisówce opisane wyraźnie 250k. No to teraz ja muszę powiedzieć k bo zamówiłem 250K - jak w serwisówce. Dzięki za czujność. Trudno wydam 2zyle za sztukę i 11 za wysyłkę. Mam jeszcze pytanie może mało związane z tematem ale potrzebowałbym dodać ogłoszenie w dziale "giełda/ kupię" i nie bardzo wiem jak bo nie aktywuje się arkusz ogłoszenia. Szukam 11 nasadek przycisków. Wskaźnik wysterowania zdobyłem. Brawo JA.
Jestem już po pomiarach napięć końcówki i są dwa, które znacznie odbiegają. T215 E-C=0,7V, T216 E-C= 0,7V, T213 C względem masy=26V, T214 C względem masy=26V, T219 E względem masy=25,6V, C względem masy=0,001V, T220 E względem masy=26V, C względem masy=0,006V, T211 C względem masy=14,4V, E względem masy=3V, T212 C względem masy=14,9V, E względem masy=3V. Napięcia emiterowe nadal 0 dla obu kanałów.
Odnośnie regulacji napięć 26V
PR297 i PR298 mierząc między masą a punktami 37 i 38 (na schemacie 1.37, 1.38)
