Mds 442 zasilacz toru audio ?
- Zaloguj Zarejestruj się by odpowiadać
Po WYLUTOWANIU r 105 10 ohm z układu zmierzyłem go miernikiem ustawionym na ohm wykazał 1 . czyli niema połączenia czyli chyba przepalony a wiadomo że tak sobie się nie spalił to coś wokół tego układu zasilacza. Czy rezystor jest uszkodzony ? I tak po eylutowanu wstawię nowy na wszelki.
wiem ale każdy musi jakoś zaczynać z elektroniką najlepiej "spróbować" coś naprawić a po tym że takie same obiawy są dla tego elemętu to próbuję "diagnozować"
Żeby "spróbować" coś naprawić to trzeba mieć jakieś podstawowe pojęcie co i jak bo nieraz może się to źle skończyć. Ale jak ktoś nie wie, gdzie w urządzeniu jest masa to nie ma o czym rozmawiać. To są podstawy. Jeśli ich się nie zna to nie będziesz rozumiał, o czym inni do Ciebie rozmawiają (tak - znam wiele takich przypadków i były nawet pytania jak zmierzyć napięcie i w jakiej jednostce) a nikt nie będzie tracił czasu na tłumaczenie czegoś, co jest w literaturze i co należy umieć. Dlatego w poście wyżej masz kurs od podstaw elektroniki. Padło pytanie: rezystor czy tranzystor? Co padło? A skąd mnie i innym to wiedzieć? Nikt w oczach nie ma miernika i nie jest wróżką. Można jedynie nakierować na właściwy trop. Dobre chęci to niestety nie wszystko, ale z pewnością duży plus i motywacja, żeby coś w tym kierunku zrobić.
Odpowiadając na drugie pytanie: jeśli znasz wartość tego rezystora (jest na schemacie), jeśli wybrałeś odpowiedni zakres pomiaru rezystancji i miernik jest dobry a nie pokazuje wartości, to owy rezystor jest uszkodzony i wymaga wymiany. W kursie, o którym wspominałem jest odcinek o sprawdzaniu elementów. Dlatego warto się uczyć. A naprawiając to czy tamto też można wyciągnąć wnioski - skoro oba kanały nie grają, to jest coś z zasilaniem i trzeba tam szukać ;)

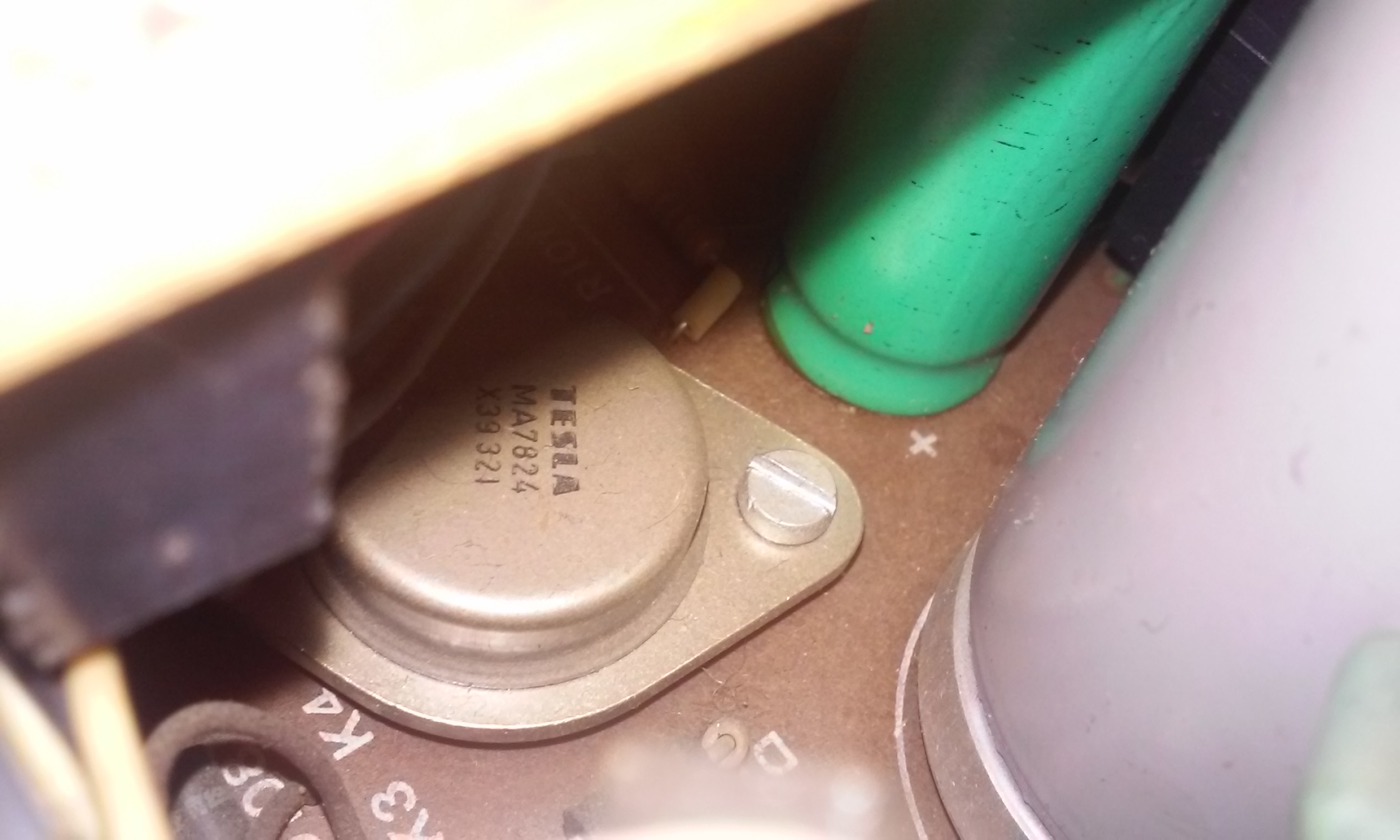

no pewnie że się grzeje stabilizator 24v na 1 nóżce 39 na drugiej 29... i znowu coś,ale sam rezystor się nie pali bez powodu...
Dodam również iż T102 kd 135 został wymieniony na nowy czy ten stabilizator ma się grzać ? Nie pamiętam jak było wcześniej z obudową i starymi częściami. Nie chcę wiedzieć czy jest uszkodzony bo " Dwa - nikt tutaj nie pokaże paluszkiem, że "To i to się zepsuło" - możemy jedynie nakierować na potencjalne miejsce usterki" i "Padło pytanie: rezystor czy tranzystor? Co padło? A skąd mnie i innym to wiedzieć? Nikt w oczach nie ma miernika i nie jest wróżką. Można jedynie nakierować na właściwy trop" No więc pytam czy tak ma być czy to jest usterka bo wszystko działa, tylko to gorąco.
Po to masz miernik żeby sprawdzić i musisz wiedzieć, czy jest dobry. Ściągnij sobie też schemat, z którego wynika, że stabilizator na wejściu ma mieć 32V (masz 31V czyli jest OK) a na wyjściu ma dawać 24V. Skoro jest 29V to niedobrze. Jedna noga wlutowana do płytki to wejście, druga to wyjście. Masę ma on na obudowie. Kolejna rzecz wynikająca ze schematu: te 24V idą do kolektora T 102, który na emiterze ma dawać 11V potrzebne dla układu Dolby. Jeśli napięcie jest to dobrze.
Odpowiadając na pytanie: te stabilizatory się grzeją. Są bardzo wygodne w użyciu ale wydzielają dużo ciepła. Ściągnij sobie notę katalogową (jest to 7824, Tesla oznaczała 75) i zobacz, w jakich granicach to napięcie może się wahać. 29V to za dużo.
A z tym pokazywaniem - można podejrzewać jakieś miejsce i je wskazać do sprawdzenia. I dla przykładu wskazuję T 102. Bierzesz miernik i sprawdzasz - nie ma napięcia. Więc trzeba tutaj znaleźć przyczynę bo ja nie wiem czy padł rezystor, tranzystor a może dioda? No skąd mam to wiedzieć hmmm? Tak więc nie ma się tutaj co obrażać i unosić. A miałem już pytania, które zawierały zdjęcie urządzenia i "Co tu się zepsuło?" i po prostu w tym momencie mnie trafia. Tak samo wymienianie wszystkiego na pałę i efekt żaden albo i gorzej jak było. Mam nadzieję że sobie wyjaśniliśmy. Obejrzyj kurs, doczytaj trochę z książek, pewne rzeczy można zawsze dopowiedzieć, ale nie mam zamiaru strzępić klawiatury na tłumaczenie podstaw, które są w książkach i które trzeba choć trochę znać.
T 102 po wymianie napięcia OK schemat widziałem na t102 też na stabilizatorze jest 24,5 więc ok temat zamknięty mds złożony dzięki za pomoc
wiem ale każdy musi jakoś zaczynać z elektroniką najlepiej "spróbować" coś naprawić a po tym że takie same obiawy są dla tego elemętu to próbuję "diagnozować"
