Fonica WSA1 napięcie na gniazdach OUT/TV1 OUT/TV2

15 odpowiedzi [Ostatni post]
pt., 23/08/2019 - 23:00
#11
kuba_p


U mnie też tylko czarne kropki na ceramicznych.

Chyba tylko na podstawie poniższego można dociekać wartości kondensatorów.
Inna bardziej rozbudowana wersja ale bebechy podobne.

https://unitraklub.pl/node/18583

Na górę
pt., 23/08/2019 - 23:51
#12
User offline. Ostatnio 15 tygodni 6 dni temu.
ZiomeQ

Poziom 3
Punkty: 348
Posty: 133
W klubie od: 18/03/2019

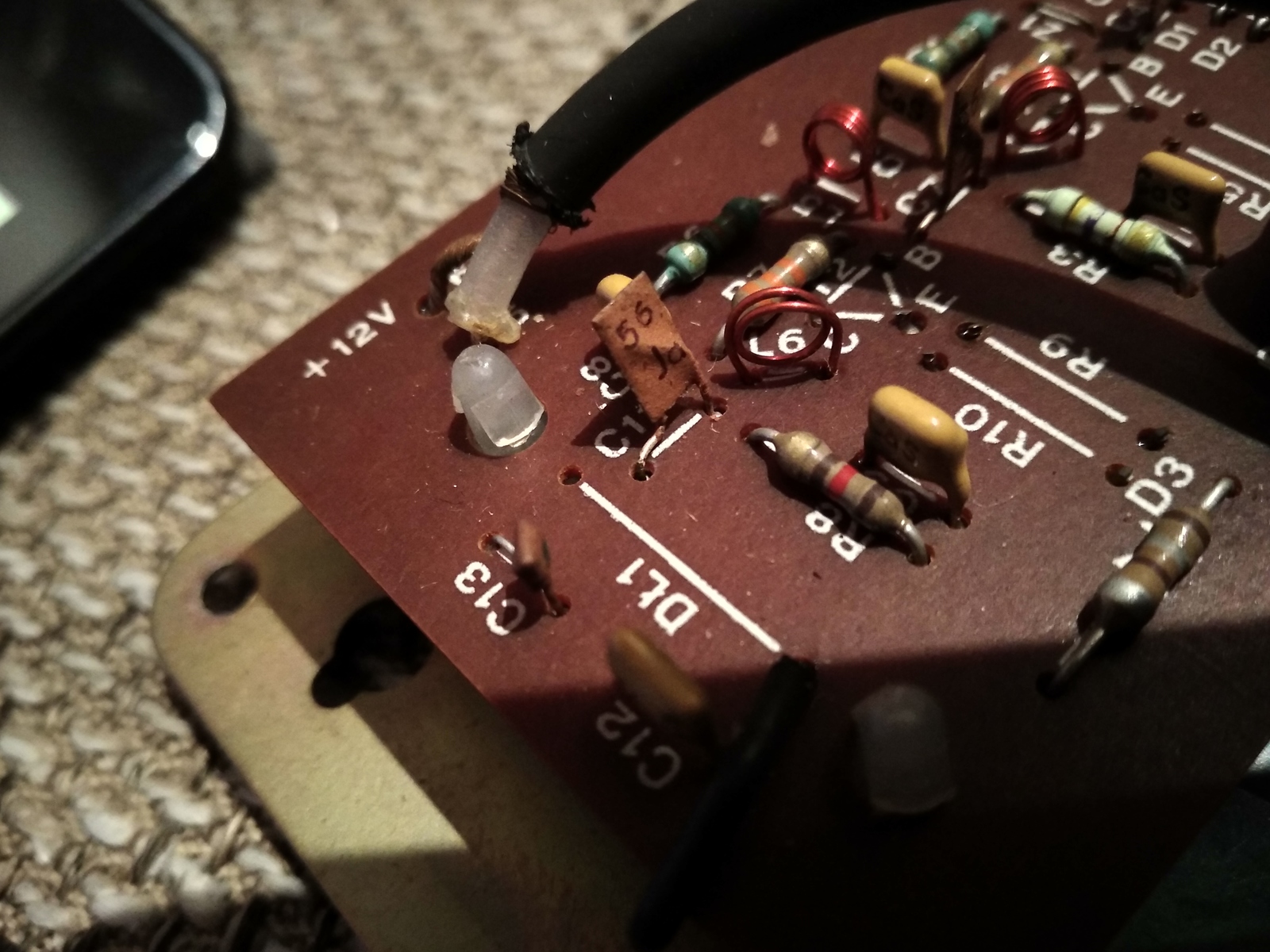

Rzeczywiście dostrzegam podobieństwa nawet na to wygląda że chyba już wiem jakie są wartości kondensatorów C11 56p a C13 1p a ten od spodu to ta sama wartość co C13 są identyczne

jeśli się mylę niech ktoś mnie poprawi :D

Ostatnio edytowane przez ZiomeQ.
Na górę
pt., 23/08/2019 - 23:56
#13
kuba_p


Potwierdzam wartość C11 :)

Na górę
sob., 24/08/2019 - 18:40
#14
User offline. Ostatnio 6 godzin 16 min. temu.
jank

Poziom 8
Punkty: 3647
Posty: 1413
W klubie od: 22/04/2009

Niektóre wzmacniacze antenowe - rożnych producentów - posiadały możliwość zasilania po kablu antenowym z zastosowaniem separatora przy zasilaczu - taka dodatkowa możliwość podłączenie wzmacniacza blisko anten, gdzie nie ma możliwości zasilania na miejscu z 220V.
W takim przypadku przy kabelku łączącym gniazda TV z płytką - na płytce - będzie zwora (np. pkt lutownicze) i dławik do podania tego napięcia.
Nie wiem, czy w tym modelu było takie rozwiązanie, ale skoro na gniazdach TV jest napięcie równe napięciu zasilania to warto sprawdzić.

Na górę
wt., 27/08/2019 - 14:05
#15
User offline. Ostatnio 15 tygodni 6 dni temu.
ZiomeQ

Poziom 3
Punkty: 348
Posty: 133
W klubie od: 18/03/2019

C11 powodował problem wymieniłem na 56p dzięki za pomoc :D
