Witam!

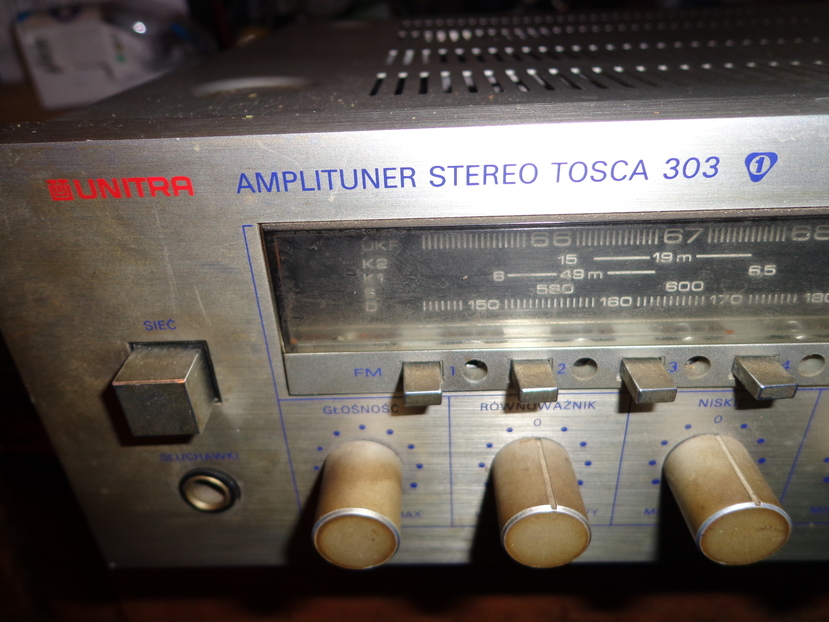

kilka tygodni temu wpadl w moje rece amplituner Unitra tosca 303. Brat jezdzi w przeprowadzkach i jakis starszy koles dal mu ten sprzet, pewnie wiedzial, ze nie dziala. Chcial sie pozbyc pewnie smieci :D , do tego jest glosnik unitry o mocy 15 w i 8 om Dzis postanowilem podlaczyc go do sieci i sprawdzic, czy dziala. niestety sprzet okazla sie byc trupem :jawdrop: po wcisnieciu przycisku sieciowego,nic. Bez dymu czy jakichkolwiek dzwiekow. Jako niedoszly amator elektroniki, postanowilem zobaczyc co jest w srodku :) sprzet najprawdopodobniej nigdy nie byl rozkrecany, widac do po bocznych srubach. W srodku znalazlem dywanik kurzu o grubosci kilku mm, wiec zabralem sie za odkurzenie wstepne odkurzaczem. Po sprzataniu z dokladnoscia obejrzalem sprzet i znalazlem 6 bezpiecznikow, w tym 3 spalone badz rozlecialy sie pod wplywem wieku. Tutaj moje pytanie, czy zna ktos dokladne parametry owych bezpiecznikow, niestety na swoich nie moge odczytac, zbyt duzo korozji sie na nich znajduje.
WITAM.

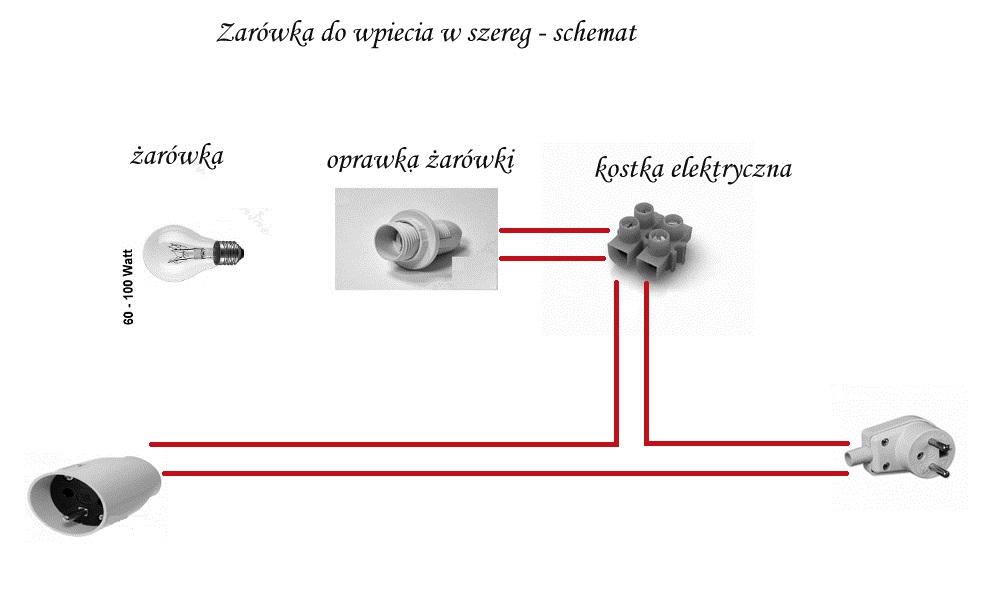

@mystek kolego zabezpiecz pozostałe elementy przed uszkodzeniami. Wystarczy zrobić sobie taki przewód z zarówką 60-100Watt 230V i wpiąć Toscke na czas naprawy.
Jak nie masz pod ręką bezpieczników 250mA 100mA, 630mA to możesz wstawić 500mA >> (0.5A).
ok, rozumiem;) a moze ktos podpowie jak sie tutaj wrzuca zdjecia?
edit; juz wiem jak wrzucic foto:D
z napisow wychodzsi, ze mam kupic;
-2x250/250
-250-315
-250/1
dobrze odczytalem?
250V/315 czyli 315mA (0.315A) kup lub wstaw na czas naprawy 0.5A -nie wieksze.
>>> Wstępne diagnozowanie uszkodzeń wzmacniaczy mocy.<<<
1. Po awarii lub mając do czynienia z nieznanym egzemplarzem należy przed włączeniem do sieci zmierzyć rezystancję między wyjściem a masą.
Prawidłowa wartość pomierzona tanim miernikiem to ok. 600 Ω.
2. Wartość "∞" świadczy o prawdopodobnym przepaleniu bezpiecznika na
wyjściu. Następnym krokiem jest weryfikacja tej hipotezy, oraz oględziny końcówki mocy pod kątem przepaleń.
Należy zwrócić uwagę na rezystory emiterowe (ceramiczne lub drutowe),
oraz polaryzujące zasilanie tranzystorów sterujących.
3. Jeżeli po włączeniu do sieci na wyjściu stwierdzamy obecność połowy
zasilania (prawidłowo 0±100 mV) przy silnym grzaniu się rezystorów
emiterowych świadczy to o uszkodzeniu tranzystorów stopnia mocy.
Jeżeli napięcie stałe na wyjściu jest, a rezystory nie nagrzewają się,
szukamy usterki w okolicach wzmacniacza różnicowego .....
Super ze niegrzebany jak naprawisz to bedzie TOSCA fajnie grac. Ja mam Tosckę AWS 306 i jestem zadowlony. A dorwałem uszkodzoną i sam naprawiłem tak ze znam prawie na pamięc wersje 303 i 306 oraz roznice miedzy nimi.
Odnośnie zarówkie 60-100Watt, 230V wpietej w szereg i zabezpieczajacej elementy to juz nawet na Yoytube mówi o tym Atnel - mirekk36 11 luty .2020r. np. od 11:45 "Jak nie dać się zabić przez 230V " ? PROSTE a skuteczne rozwiązanie na każdą kieszeń.
Tak ze to jest dobre, praktyczne i stosowane rozwiazanie :)
milo, ze ktos sie zainteresowal tematem:) Mam maly warsztat i planuje dolozenie do niego otoz tego sprzetu. O ile uda mi sie go ,,wskrzesic" i nic nie popsuc:D w planach tez przestrojenie, ale najpierw uruchomienie;) jak tylko zdobede bezpieczniki bede informował o sytuacji, licze na podpowiedzi od forumowiczow, wszelka konstrukcujina krytyka jak i podpowiedzi sa chetnie widziane.
pozdrawiam M
dalaczam kilka zdjec by sie pochwalic, nie moge sie doczekac by zobaczyc jak gra. Prosze trzymac kciuki:P
czytaj czat napisałem jak checesz to mozesz pytac.
1.
Przygotowujesz sobie do wpięcia zarówkę nastepnie przed włączeniem Toscki 303 sprawdzasz co masz na wyjściu dalej po włączeniu TOSC-ki jak się zapali zarówka (ta wpięta w szereg) to znak ze jest zwarcie i tu nalezy szukać lokalizacji, gdzie jest usterka.
- 1
- 2
- 3
- 4
- następna ›
- ostatnia »
Na płytce pod bezpiecznikiem powinna byc na biało nadrukowana wartość bezpiecznika jaki powinien być w tym miejscu.
Dwa.
Pobierz schemat i tam też jest zapisana wartosć poszczególnych bezpieczników.
Proste, prawda...?
