Analiza przerysowanych schematów montażowych do WS-432 oraz WS-442
- Zaloguj Zarejestruj się by odpowiadać
Witam,
Na forum mamy dla WS-432 w zasadzie tylko schemat ideowy
natomiast dla WS-442 mamy Instrukcję serwisową + wkładki
Jakiś czas temu napisałem posta w dziale Poszukiwany/poszukiwana - Diora WS-432 - instrukcja serwisowa / schemat montażowy.
W oczekiwaniu na odpowidź zacząłem analizować schemat ideowy od WS-432 i schemat montażowy od WS-442 a w efekcie przerysowałem schemat montażowy do WS-442 a także chyba udało mi się ustalić jak powinien wyglądać schemat montażowy do WS-432 piszę tutaj dlatego że wciąż mam obawy że może coś przeoczyłem i że znajdę dobrą duszyczkę ktora mogłaby zweryfikować przerysowane schematy.
Mam też brak wiedzy na temat Szczegółu A na obu schematach
Załączam schematy oraz jakieś zdjęcia pomocnicze.
rosjak,

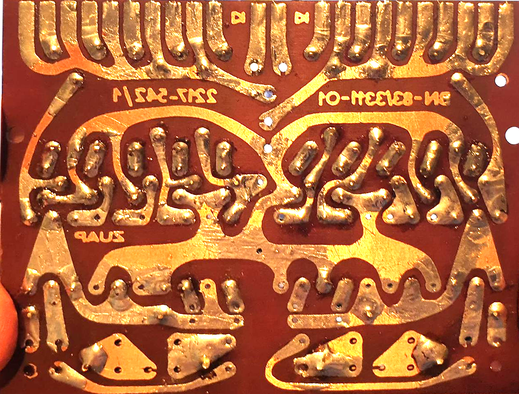

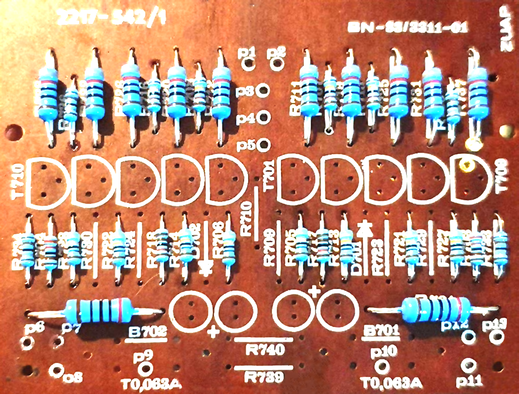

zjęcie pomocnicze załączone przeze mnie dotyczy płytki wskaźników. Nałożyłem na przednią część, ścieżki z drugiej strony płytki (oczywiscie w odbicu lustrzanym).
Główna różnica pomiedzy modelami dotyczy tego jak ten panel jest podłączony.

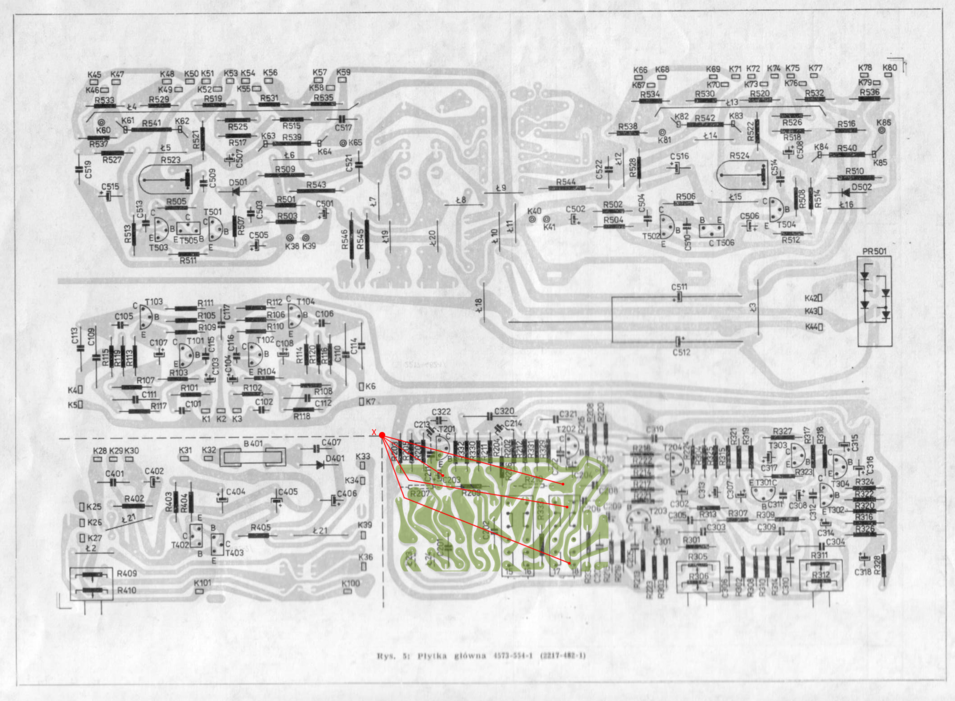

Jeżeli chodzi o szczegół A wydaje się że chodzi o to aby przlutować przewody od drugiej strony we wskazanych miejscach jednakże nie jest to jednoznacznie oznaczone który przewód powinien zostać wlutowany w które miejsce (załączam nałożony szczegół na rzut płyty z instrukcji serwisowej od WS-442)
Co do twoich uwag faktycznie pominąłem kondensatory przy transformatorze (niedopatrzenie ale właśnie po to założyłem temat żeby ktoś wyłapał moje błędy). Kondensatory są zarówno na orginalnym schemacie od WS-442 jak i w moim egzemplarzu WS-432 (na szczęście ich nie wylutowałem). Połączenie pinu 2 z masą w gneździe G2 i dwa opisy pinów ktore zaznaczyłeś też mi umknęły - naniosę poprawki jak tylko rozkoduje szczegół A.
I proszę, nie tylko potrafisz odtworzyć z nieczytelnego schematu ale jeszcze robisz zdjęcia druku(układu ścieżek) tak aby było czytelne, wiem -nie jest to proste, trzeba wiedzieć jak.
Przydał by się jakiś poradnik, czasami są zamieszczane zdjęcia zupełnie nie do rozpoznania co jest co, czy maska, czy ścieżka, czy cyna, czy laminat. -bezwartościowe i nie czytelne, jedna masa -Picasso
przydałby się jeszcze, może ten kawałek Szczegółu A, jako zdjęcie płytki

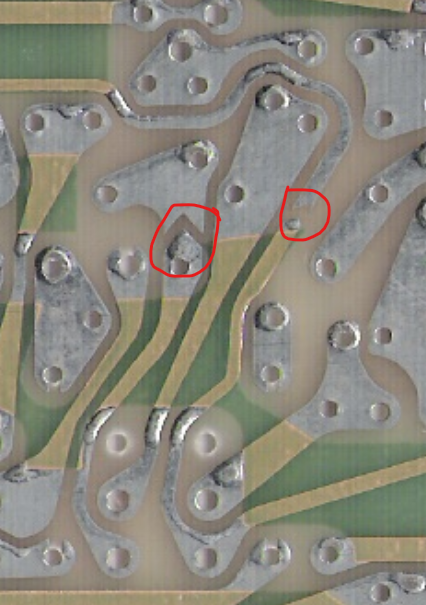

To jest miejsce podłączenia korektora, uwaga jest zwrócona na poprzecinane ścieżki, konieczne do działania gniazda korektora
to już wszystko wiadomo a propo szczegółu A dodam też jakiąś numeracje przewodów żeby nie trzeba było sięgać do schematów na przemian :D dzięki wielkie. Jutro postaram sie wprowadzić zmiany i udostępnić poprawione schematy
A jak jest to zrobione w wzmacniaczu?,
Podobnie, fabrycznie zrobione przeróbki i pocięte ścieżki są w PW7020
A jak jest to zrobione w wzmacniaczu?,
Podobnie, fabrycznie zrobione przeróbki i pocięte ścieżki są w PW7020
Wygląda na to że również na płycie WS-432/442 było rozcięte fabrycznie
Edit:
Dodaje poprawione schematy ale wciąż proszę o weryfikacje
Kolego Anchorit3, zrobiłeś dużo dobrego, teraz nie trzeba się zastanawiać i zgadywać co jest napisane na schemacie, mrówcza robota.
Samo porównanie schematów trochę zajęło, możliwe, że są rozbieżności ale nie mam ws-a i nie mogłem zweryfikować, porównałem jedynie schematy.
Gniazdo G2 ma połączenie pinu 2 z masą i obudową gniazda, -możliwe jest, że tego w oryginale niema, bo się coś sprzęgało, zakłócało, wprowadzało śmiecie -zweryfikuj.
Również kondensatory przy transformatorze, też niewiadoma, jak powinno być.
Szczegół A, -również nie bardzo wiem o co chodzi, w schemacie, w tych miejscach gdzie z punktu X wychodzą linie, są jedynie outline-y, tak jakby coś było zmienione i zwrócona jest na to uwaga?
Gdyby mieć dobre rysunki płytek z układem ścieżek można by coś równać lub z rzeczywistością.
Czego dotyczy zdjęcie pomocnicze? to nie jest chyba ten fragment "A" z układu ścieżek?
Z zadowoleniem ściągnąłem twoją pracę i zamieściłem w odpowiednich katalogach ze schematami, -przydadzą się na pewno.
Nie mam jak sprawdzić wersji 432 ale ufam twojej skrupulatności i dokładności i przyjmuje ją jako pewnik, również pobrałem i będę korzystał
