Dzień dobry
Mam problem z unitroą r8040 konkretnie zwarcie na zasilaniu i zwarcie pomiędzy kolektorami wszystkich tranzystorów mocy. Tranzystory mocy zostały wymienione na bd911/bd912.

Na górę
pt., 04/02/2022 - 17:00
#1
User offline. Ostatnio 6 godzin 32 min. temu.
Grzesioj

Poziom 8
Punkty: 10383
Posty: 4865
W klubie od: 29/12/2018

A podłożone podkładki izolacyjne pod tranzystory i śruby mocujące?

Pozdrawiam
Grzesiek

Na górę
pt., 04/02/2022 - 17:12
#2
User offline. Ostatnio 20 tygodni 3 dni temu.
Igo2006

Poziom 0
Punkty: 15
Posty: 6
W klubie od: 11/07/2021

Oczywiście ale problem jest taki że zwarcie jest też pomiędzy tranzystorami t113 i t213 które są na oddzielnych radiatorach.

Na górę
pt., 04/02/2022 - 17:28
#3
User offline. Ostatnio 6 godzin 32 min. temu.
Grzesioj

Poziom 8
Punkty: 10383
Posty: 4865
W klubie od: 29/12/2018

Nie znam konstrukcji mechanicznej tego amplitunera, ale radiatory pewno przykręcone są do wspólnego chassis, więc fizycznie mogą być na jednym potencjale - potencjale masy.

Pozdrawiam
Grzesiek

Na górę
pt., 04/02/2022 - 17:55
#4
User offline. Ostatnio 20 tygodni 3 dni temu.
Igo2006

Poziom 0
Punkty: 15
Posty: 6
W klubie od: 11/07/2021

Są przekręcone do PCB. Najpierw myślałem że to ja coś źle zrobiłem więc wyciągnęłam radiatory i sprawdziłem ale nie było przejścia między obudowano. Potem sprawdziłem na płytce i było przejście między kolektorami tranzystorów mocy.

Na górę
pt., 04/02/2022 - 18:06
#5
User offline. Ostatnio 6 godzin 32 min. temu.
Grzesioj

Poziom 8
Punkty: 10383
Posty: 4865
W klubie od: 29/12/2018

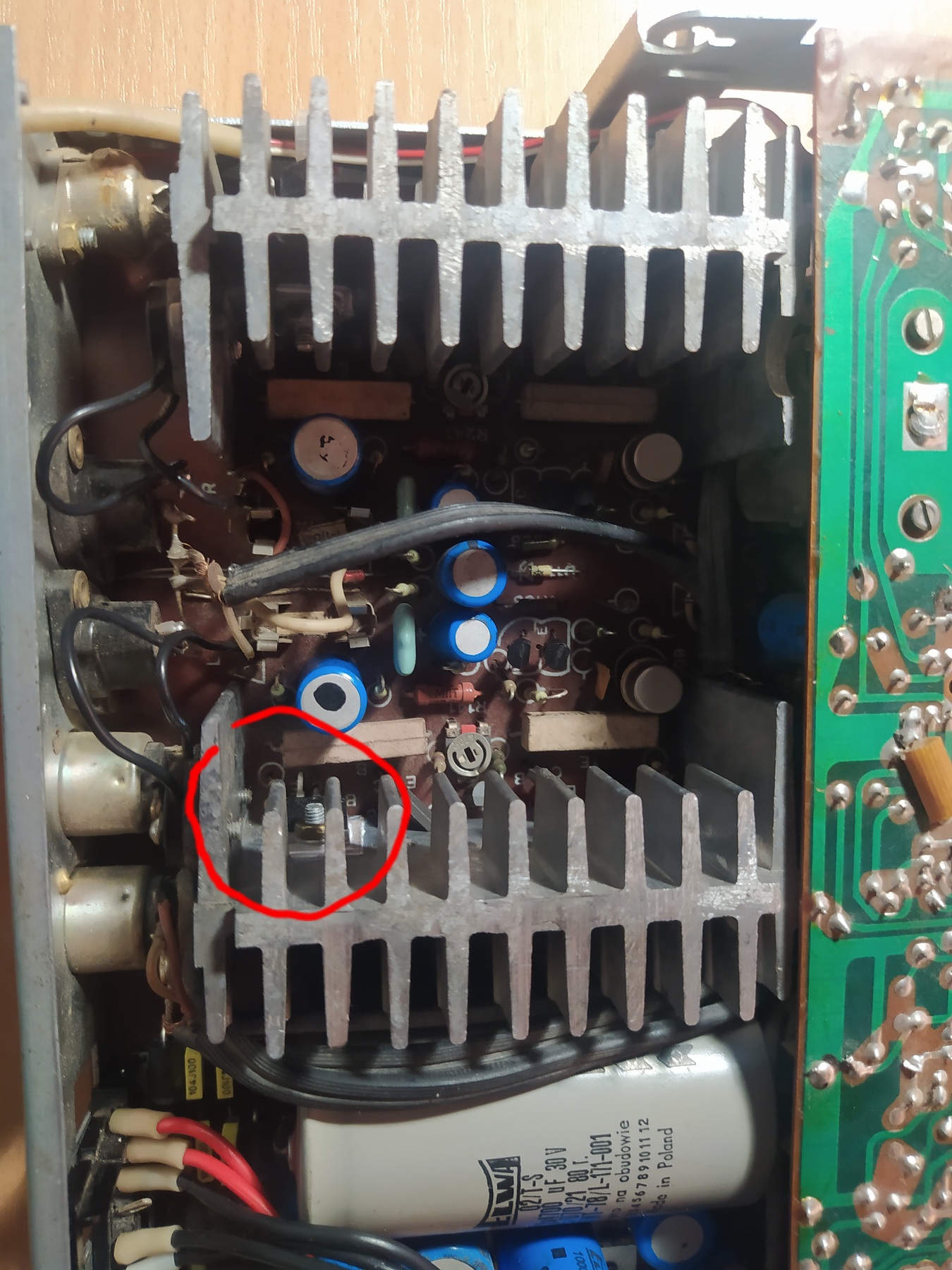

Czy tu na pewno jest tuleja izolująca śrubę wkręconą w radiator od kolektora tranzystora?

Pozdrawiam
Grzesiek

Na górę
pt., 04/02/2022 - 18:25
#6
User offline. Ostatnio 20 tygodni 3 dni temu.
Igo2006

Poziom 0
Punkty: 15
Posty: 6
W klubie od: 11/07/2021

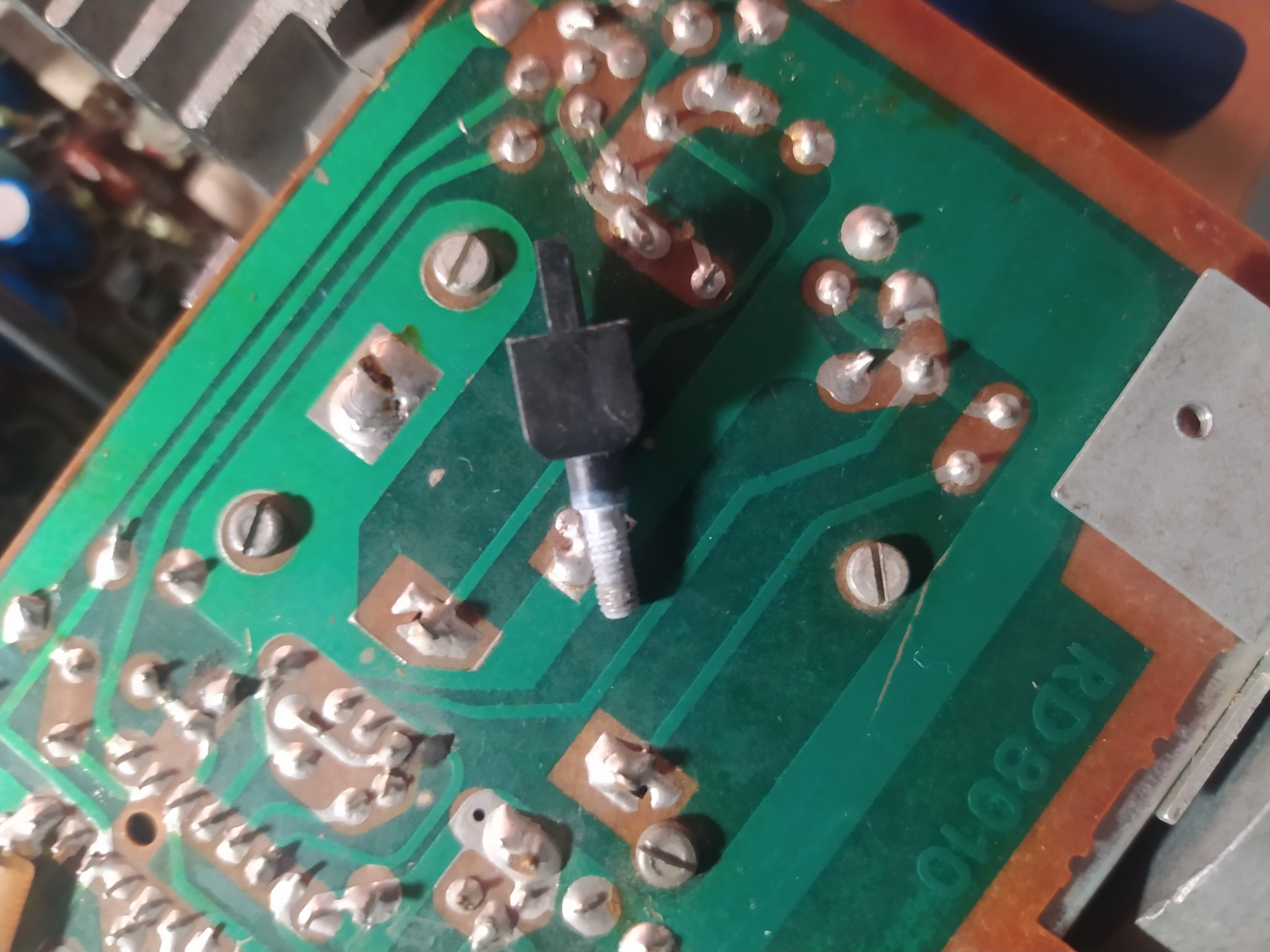

śruby są dość specyficzne i ich łepek wraz z ich częścią są zalane jakimś plastikowo gumowym tworzywem przez to w tym miejscu nie potrzebne są podkładki. Osobiście tylko w tym amplitunerze widziałem takie śruby.

Ostatnio edytowane przez Igo2006.
Na górę
pt., 04/02/2022 - 18:38
#7
User offline. Ostatnio 6 godzin 32 min. temu.
Grzesioj

Poziom 8
Punkty: 10383
Posty: 4865
W klubie od: 29/12/2018

Cytat Igo2006:

...więc wyciągnęłam radiatory i sprawdziłem ale nie było przejścia między obudowano. Potem sprawdziłem na płytce i było przejście między kolektorami tranzystorów mocy.


Przyznam szczerze, że niewiele z tego rozumiem. Ale wierzę Ci na słowo, że śruby nie zwierają.

Pozdrawiam
Grzesiek

Na górę
pt., 04/02/2022 - 19:14
#8
User offline. Ostatnio 20 tygodni 3 dni temu.
Igo2006

Poziom 0
Punkty: 15
Posty: 6
W klubie od: 11/07/2021

A jak pan myśli co może być przyczyną takiej usterki.

Na górę
pt., 04/02/2022 - 19:20
#9
User offline. Ostatnio 6 godzin 32 min. temu.
Grzesioj

Poziom 8
Punkty: 10383
Posty: 4865
W klubie od: 29/12/2018

Hmmm... to Ty masz przed sobą amplituner nie ja, więc naprawdę trudno mi odpowiedzieć na takie pytanie. Podsunąłem najbardziej oczywiste przyczyny. Nie znam historii tego amplitunera - może to być pierdoła typu glut lutowia gdzieśtam, jakiś zwierający ekran, nie wiem. Po co wymieniane były tranzystory na BD911/912? Nie doświadczyłem tego na własnej skórze, ale są to ponoć średnio najgorsze tranzystory jakie można wybrać z racji nagminnego ich podrabiania. Może są wadliwe?

Pozdrawiam
Grzesiek

Ostatnio edytowane przez Grzesioj.
Na górę
pt., 04/02/2022 - 19:47
#10
User offline. Ostatnio 2 tygodnie 1 dzień temu.
AVATAR

Poziom 4
Punkty: 602
Posty: 292
W klubie od: 24/01/2017

Cytat Igo2006:

Oczywiście ale problem jest taki że zwarcie jest też pomiędzy tranzystorami t113 i t213 które są na oddzielnych radiatorach.

A dlaczego ma nie być zwarcia. Kolektory są połączone przez ujemną szynę zasilającą
