Tosca 303 - przestrojenie
- Zaloguj Zarejestruj się by odpowiadać
Cześć,
Próbowałem przestroić Toskę wg ogólnodostępnej instrukcji. Po usunięciu kondensatorów: łapie stacje, jestem w stanie coś wyregulować, ale mam problem z górnym pasmem, przy żadnej stacji, nie mam zielonego podświetlenia wysterowania (najmocniej i najczęściej świeci się czerwony z lewej, czasem z prawej, zielony zawsze ciemno).
Pomożecie?
Czy usunąłeś prawidłowe kondensatory i jakie wartości mają usunięte przez ciebie kondensatory? Możliwe że usunąłeś kondensatory 1nF.
Tuner reaguje na regulacje cewkami i trymerami?
Masz prawidłowo ustawione napięcie strojenia?
Czy usunąłeś prawidłowe kondensatory i jakie wartości mają usunięte przez ciebie kondensatory? Możliwe że usunąłeś kondensatory 1nF.
Tuner reaguje na regulacje cewkami i trymerami?
Masz prawidłowo ustawione napięcie strojenia?
1. Prawidłowe wg instrukcji, schematu, zdjęcia na forum i YT - potwierdziłem w kilku źródłach
2. 15, 15 i 18 piko
3. Reaguje. Nie mogę ustawić góry skali, dół w miarę ok. Stacje łapie czysto, ale brak zielonego wskazania wysterowania.
4. 2,9 w dole skali do 20 blisko góry, zostaje kawałek skali bez pomiaru
Akurat "STEREO" to czerwona LED.

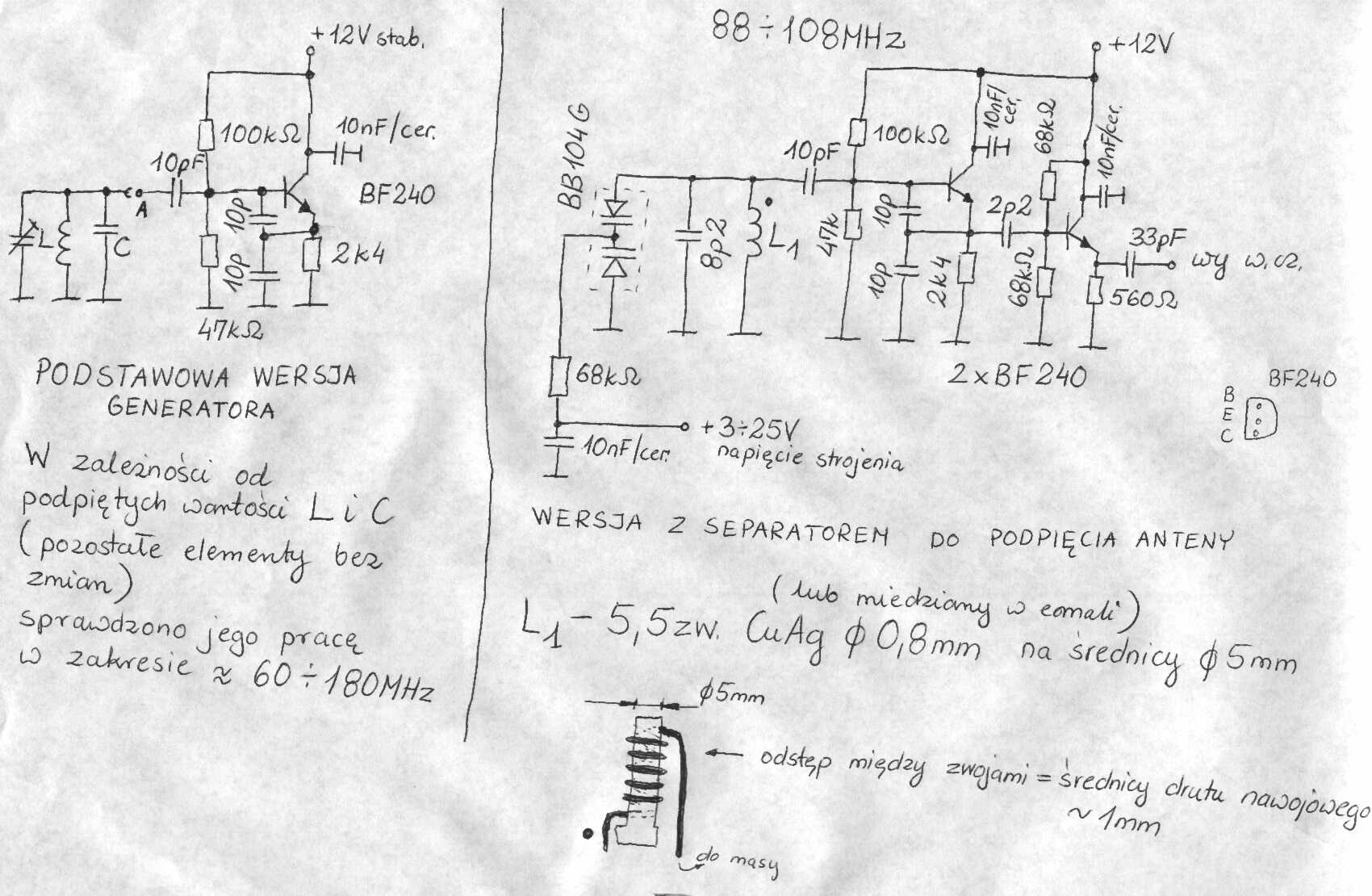

Każde radio przed przestrojeniem dobrze sobie sprawdzić jak odbiera na dolnym UKF. Odpalasz generator (do zmontowania w pół godziny) i sprawdzasz czy na fabrycznym dolnym UKF zieloną diodę wskazującą moc stacji radiowej zaświecisz pełnym światłem (zakładając, że ktoś tam nie rozregulował układu sterowania diodą). A najlepiej pomiar na 13 nóżce UL1200 napięcia.
Mocny, lokalny sygnał ma wygenerować (zatkać odbiornik) na nóżce 13 napięcie nie mniejsze niż 4,8V (do nawet 6,2V gdy siedzi tam układ HA1137W), w zależności od egzemplarza UL1200 są rozrzuty produkcyjne tego napięcia "nasycenia", inne sztuki przy takim samym sygnale w.cz. wskażą np 5,2V. To dopiero daje nam zielone światło w przystąpienie do przestrojenia. Bez tego okazuje się po dochodzeniu, że głowica UKF przestrojona zgodnie ze sztuką, a radio odbiera tylko jakieś opary sygnałów radiowych, bo w torze p.cz. jakaś usterka osłabiajacą mocno sygnał nie została wcześniej usunięta. Na jakich obecnie stacjach radiowych autor wątku operuje? Jakie moce nadawcze, jak daleko są, i jakie napięcie one generują na wspomnianej 13 nóżce?
Żeby dobrze lub bardzo dobrze przestroić radio na inne pasmo, trzeba nieć wiedzę i narzędzia. Każde radio jest inne, wynika to ze specyfiki sygnałów w.cz. Trzeba mieć wiedzę jak działa głowica FM, co to jest przemiana częstotliwości, mieć wiedzę jak wygląda schemat blokowy tunera i jak działają poszczególne jego bloki. Co to jest heterodyna, p.cz., demodulator FM, jak działa dekoder stereo itd.
Przede wszystkim należy poszuka na forum w odpowiednich działach, czy nie był już omawiany Twój lub podobny problem i wyciągnąć wnioski. Pamiętaj, że pomoc na forum to nie wyręczenie Cię we wszystkim. Trochę wysiłku jest wskazane.
Wszystko rób tak, żeby nie trzeba było po Tobie poprawiać. Miłego dnia.
