Amator 2 wymiana kondensatora głównego zasilacza
- Zaloguj Zarejestruj się by odpowiadać
Witam.
Wymieniłem elektrolity zasilacza oraz końcówki mocy ,gdyż przy cichym słuchaniu było słychać brum.
Teraz po włączeniu jest tylko jeden wielki brum.
Problemem jest zapewne główny kondensator elwa keo 25/070/21 bn-77/3281-38
Miał on wlutowane 3 masy i plus .

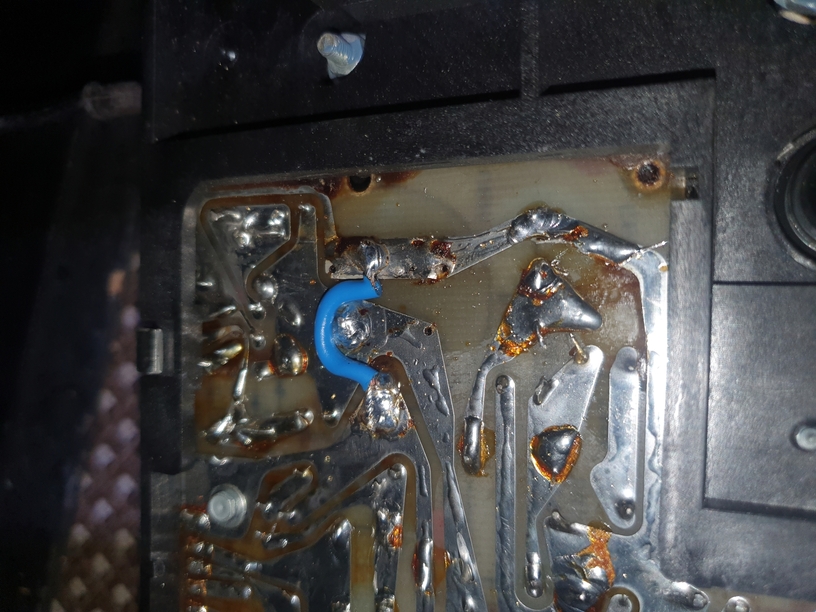

Nowy dwunozkowy tyle że 3300uf/63v wlutowalem tylko na głównych polach .
A na płytce jeszcze była jedna masa tego kondensatora na innej ścieżce .
I pytanie czy on jest podwójny i trzeba dołożyć drugi kondensator na te osobna ścieżkę masy czy zmodyfikować te masy ?
Pewnie ten kondensator miał te 3 masy również jako zwory więc gdzieś przerwałeś masę ... częsty błąd - również w przetwornicach grundig-philips ...
Jeśli ten brum jest identyczny w obu kanałach, to raczej będzie problem w części wspólnej obu kanałów, czyli w zasilaczu. Mniejsze prawdopodobieństwo, że coś się skisiło w obu kanałach identycznie, choć wszystko jest możliwe. Sprawdź najpierw zasilanie końcówek mocy i przedwzmacniacza. Masz dostęp do oscyloskopu? Jeśli tak, szukaj gdzie w zasilaniu jest składowa zmienna zamiast czystego napięcia stałego. Od biedy możesz spróbować zmierzyć tę składową zmienną miernikiem ustawionym na pomiar napięcia przemiennego.
W Amatorze trzecim (o ile nie mylę modelu) był problem z petlą masy w rejonie prostownika mostkowego i tego dużego kondensatora, zawsze był delikatny przydźwiek pomimo zwarcia sygnału przed GML-ami do masy. Po podłaczeniu zewnetrznego zasilacza było OK. Nie pamiętam szczegółów ale usunąłem ten brum prawie do zera.

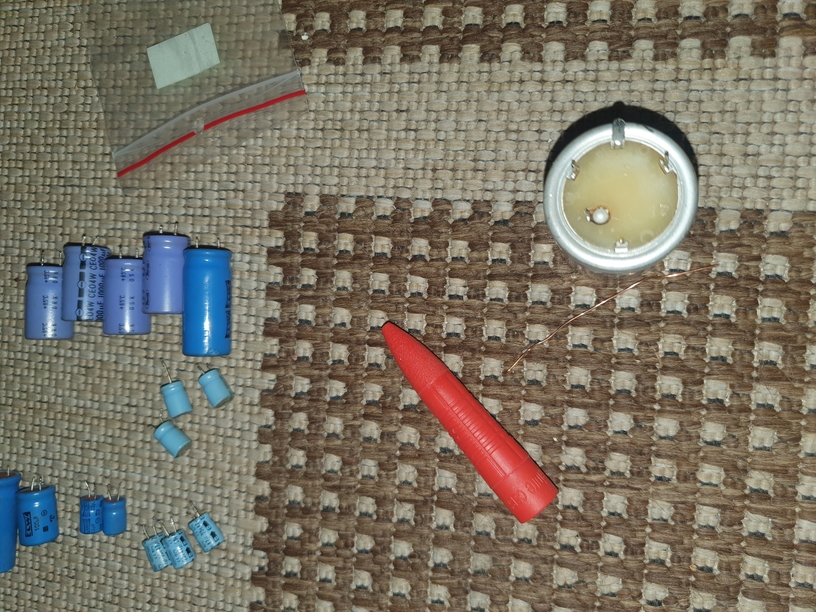

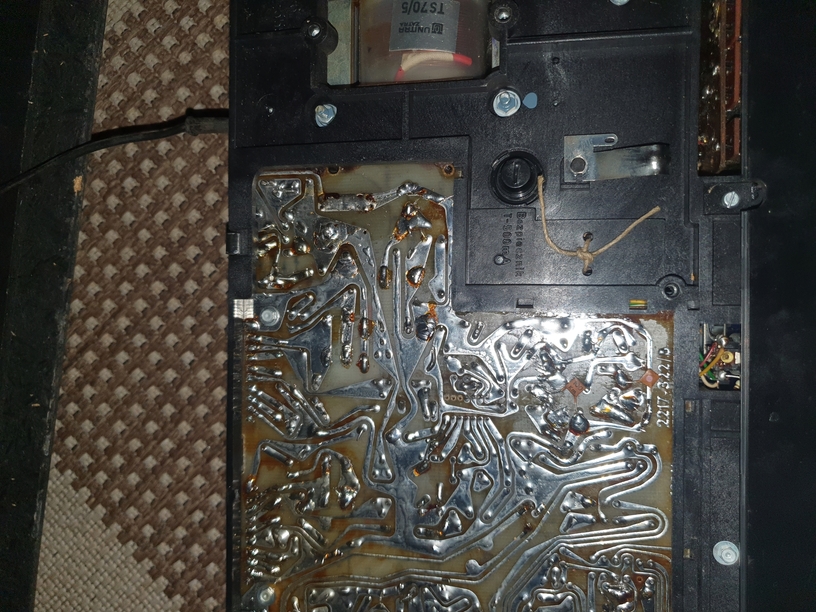

Pokaż zdjęcie ścieżek, gdzie wlutowałeś ten kondensator i zdjęcie oryginalnego kondensatora od strony wyprowadzeń.
