W tym temacie będę sukcesywnie prezentował postępy prac z odbudowy pierwszych polskich kolumn klasy Hi-Fi. Kompletowanie części nie zakończyło się chociaż trwa już kilka lat. Ostatnio zdobyłem ostatni niezbędny podzespół bez którego nie było sensu rozpoczynać remontu.
Szykuje się fajny temat :).
Może kolega pochwalić się zebranymi elementami do powyższych kolumn ?
Zaczął tajemniczo bardzoo!
Szykuje się fajny temat :).
Może kolega pochwalić się zebranymi elementami do powyższych kolumn ?Zaczął tajemniczo bardzoo!
Niektórzy twierdzą że taki mam styl ;) Spokojnie już dziś pojawią się pierwsze zdjęcia i opisy...
Niektórzy twierdzą że taki mam styl ;)
Ja do nich należę. Vide temat o ZK-246Z :).

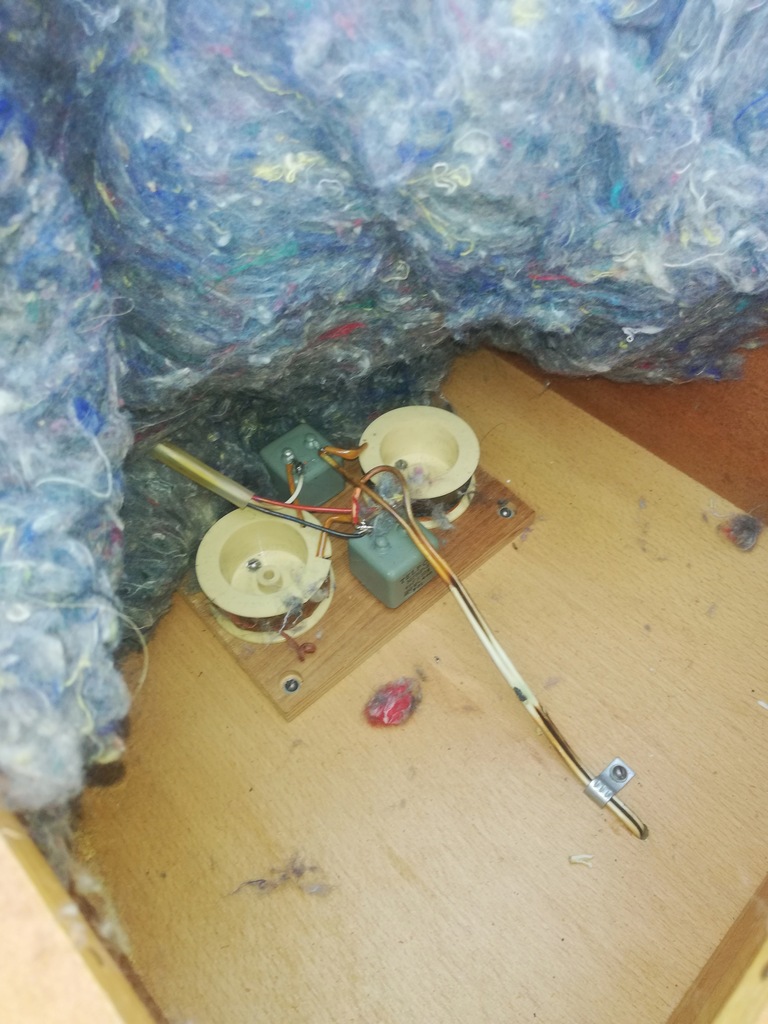

Moje egzemplarze kolumn są o tyle ciekawe, że pochodzą od byłego pracownika który złożył je sobie we własnym zakresie z części zorganizowanych z miejsca produkcji ;). Nigdy oficjalnie nie powstały przez co nie miały i wciąż nie mają śladów po zwrotnicy i tabliczkach znamionowych. Śruby, podkładki i inne elementy są zamienione na to co było pod ręką. Nie miały zwrotnic, jedynie przylutowane do łączówek głośników kondensatory w sekcji wysokotonowej.
GDW nigdy nie dostały filcowych podkładek uszczelniających. Masę części będę musiał dorobić na wzór oryginału, ale jest to uzasadnione więc nie sądzę by puryści zmieszali mnie z błotem. Moje egzemplarze zamierzam wyremontować zachowując ich charakter. Nawet śruby, podkładki, wkręty, koszulki i przewody będą pochodzić z epoki. Mimo iż cudem zdobyłem tabliczki do nich to biję się z myślami czy je montować. Przecież właśnie ich wyjątkowość polega na tym, że są bez nich. Myślę że jak nie zrobię będę żałował...

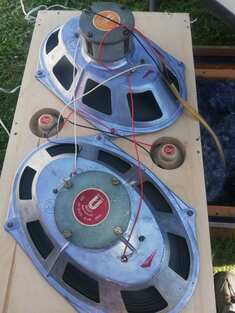

Głośniki zastosowane w tych kolumnach [serii GD] są poszukiwane i niemal nie dostępne. Mimo kontaktów nie udało mi się zdobyć innych niż zastałem w swoich egzemplarzach. Są sztukowane, pochodzą z różnych serii i lat. Jeden nawet jest w wykonaniu z lat 60'. W starszej wersji układ drgający był sztywniejszy i prawdopodobnie z racji tego głośnik będzie grał troszkę inaczej. Niestety innych nie mam. Membrany mają swoje mankamenty, zawieszenia mają przerwania, odkształcenia i dziury wykonane przez mole. Tym też się później zajmę.

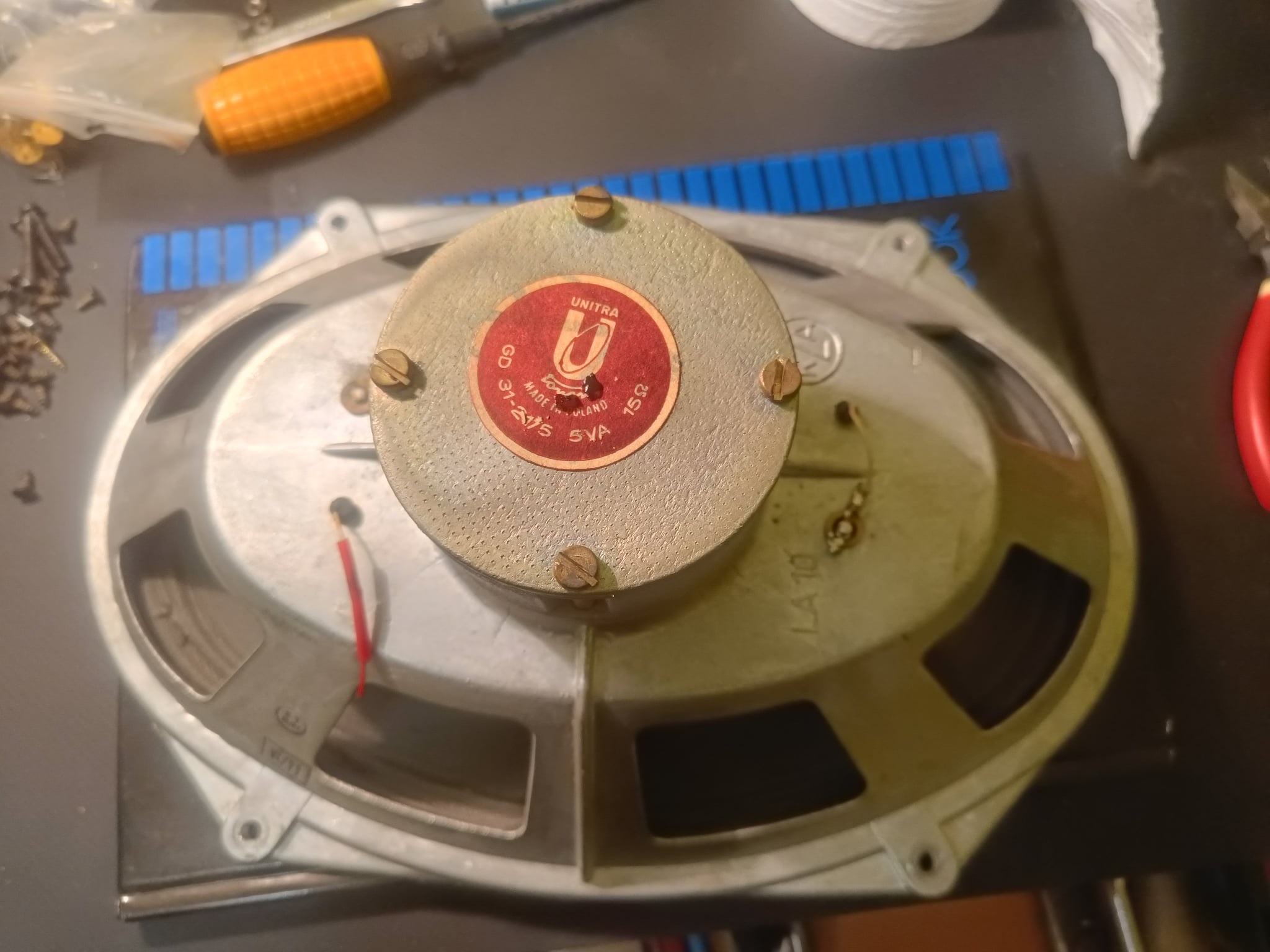

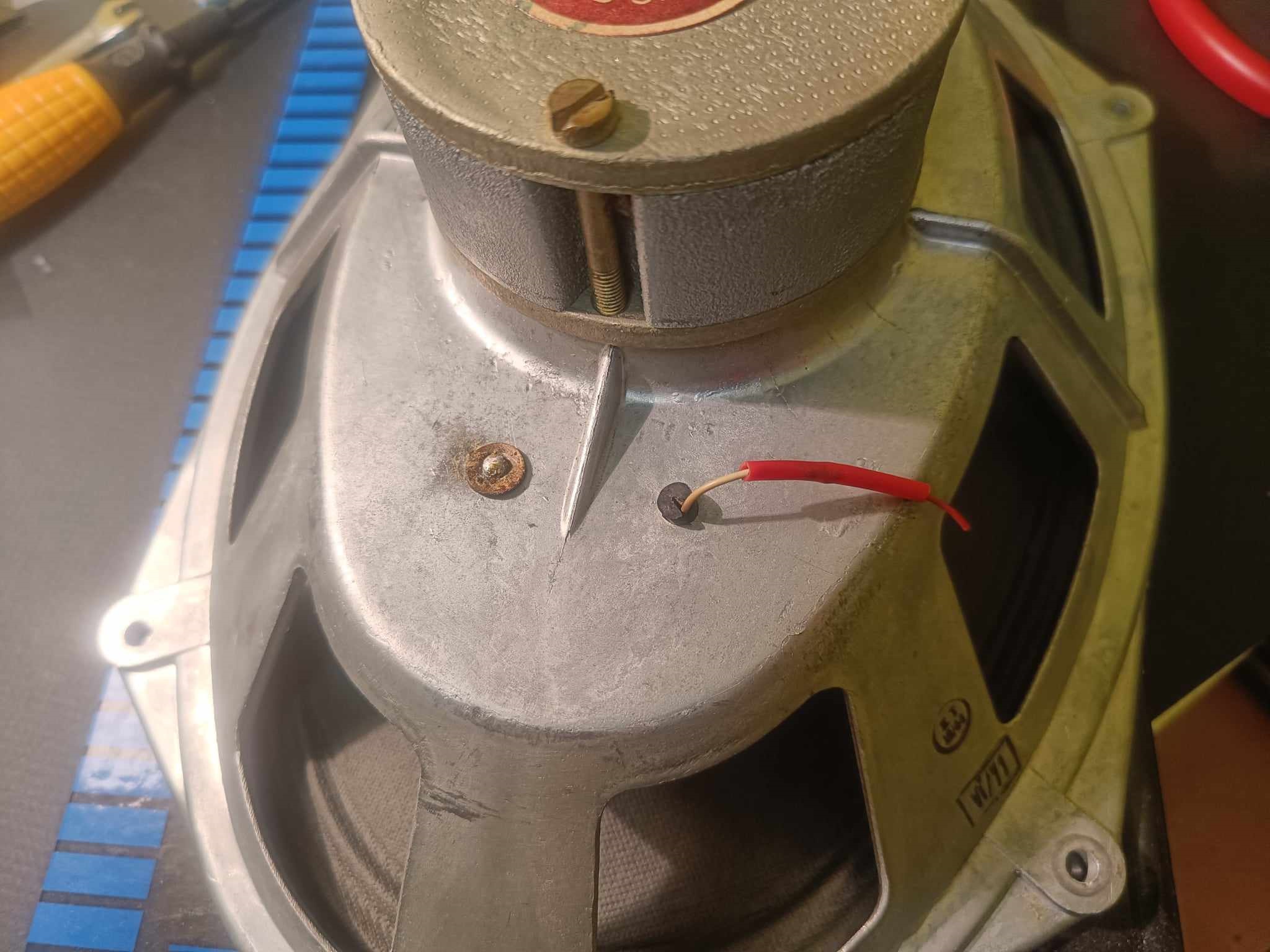

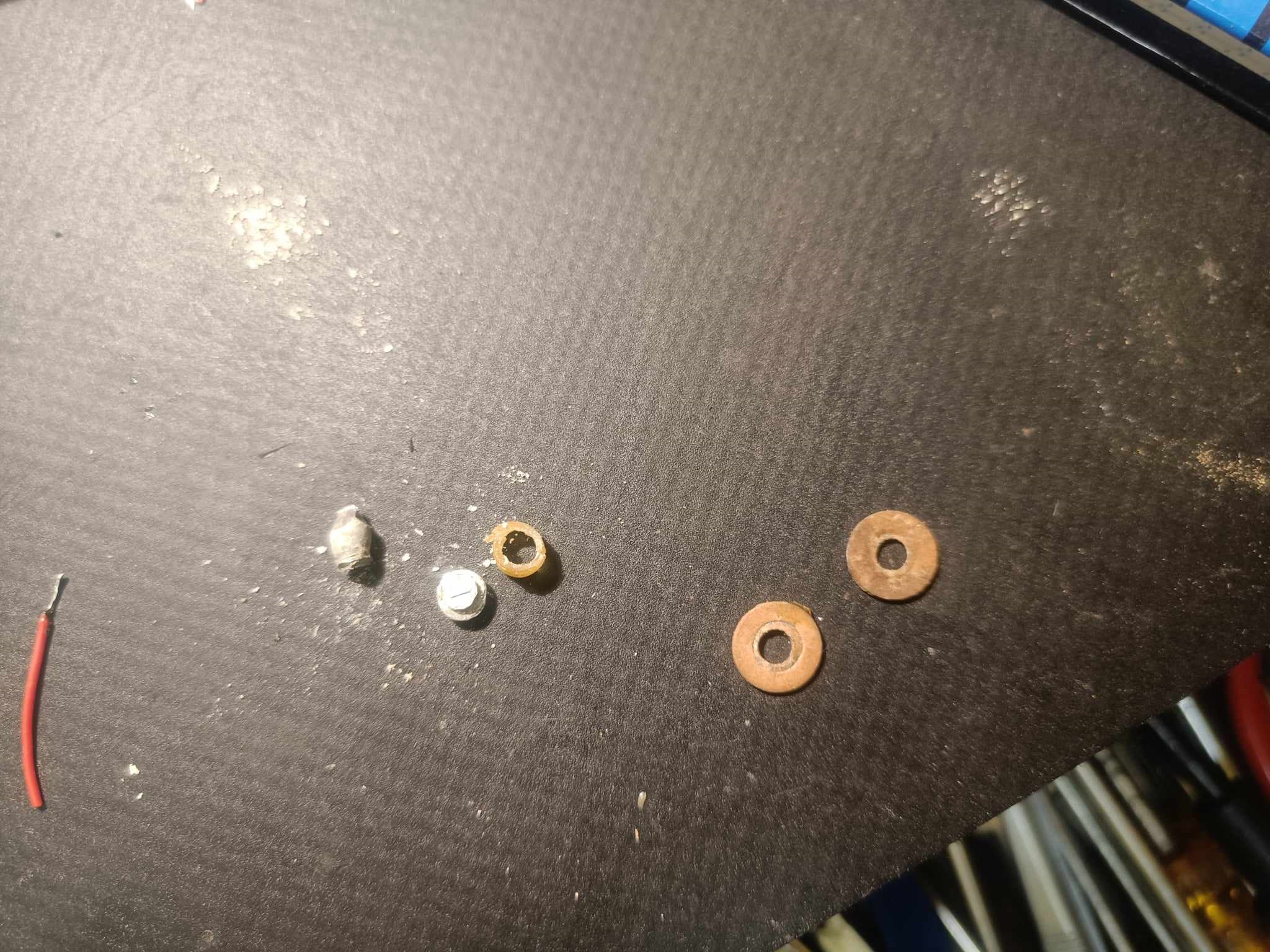

Zdjęcia przedstawiają sposób w jaki naprawiłem urwane wyprowadzenie lutownicze głośnika. Na początku chciałem to zanitować jednak uznałem, że ostateczne rozwiązanie będzie mocniejsze i rozbieralne w razie potrzeby.
Jasne, że się zdjęcia przydadzą.

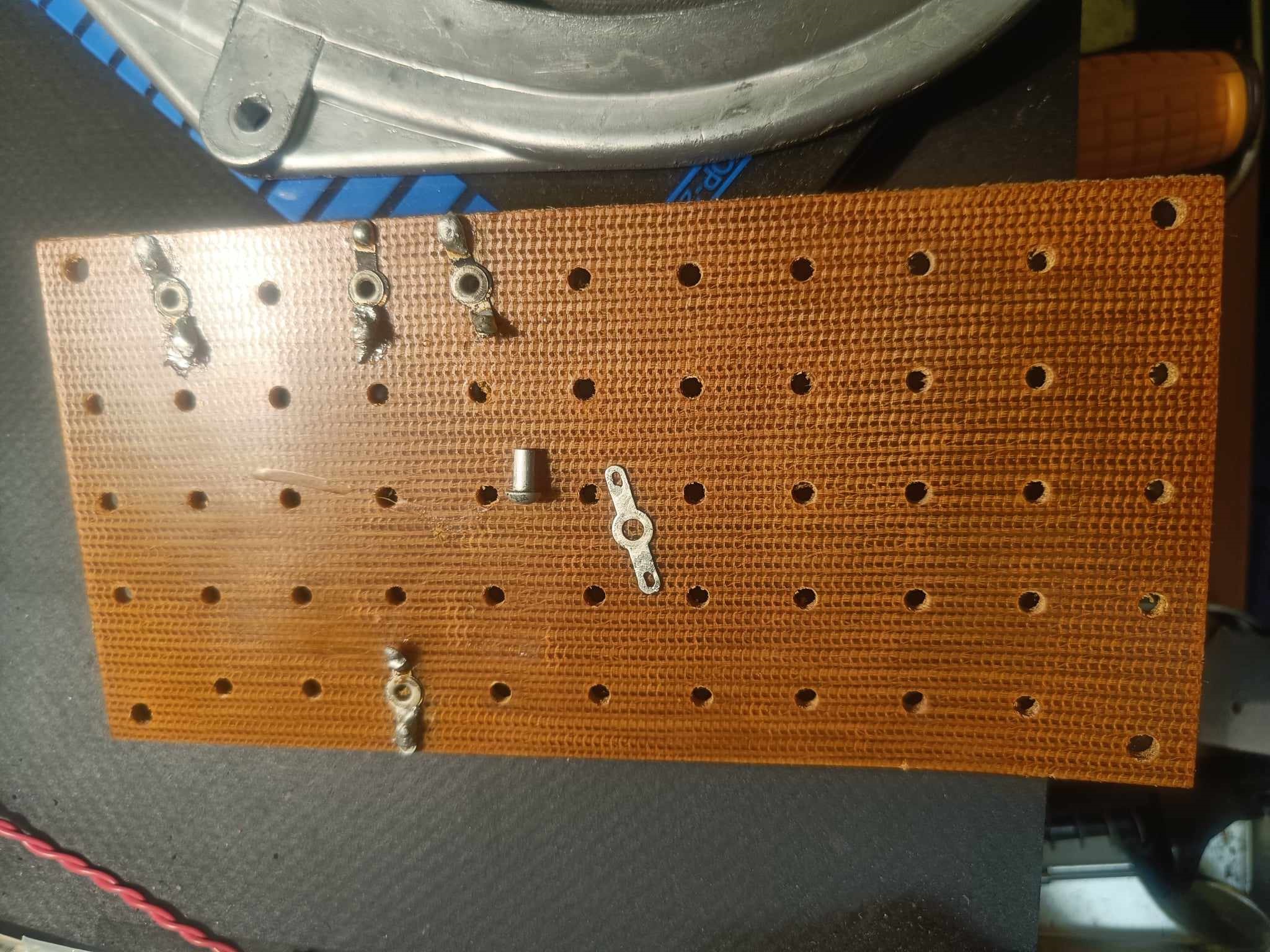

Zdołałem nie dawno kupić oryginalną zwrotnicę. Po przejściach, ale jest. Zdemontowałem ze zwrotnicy z ZGZ20 cewki na wyższą indukcyjność. Odwinąłem odpowiednią ilość zwojów i z ~0,9 mH zrobiło się 0,41 mH. Deseczkę dorobię, bo mam już odpowiedni materiał.

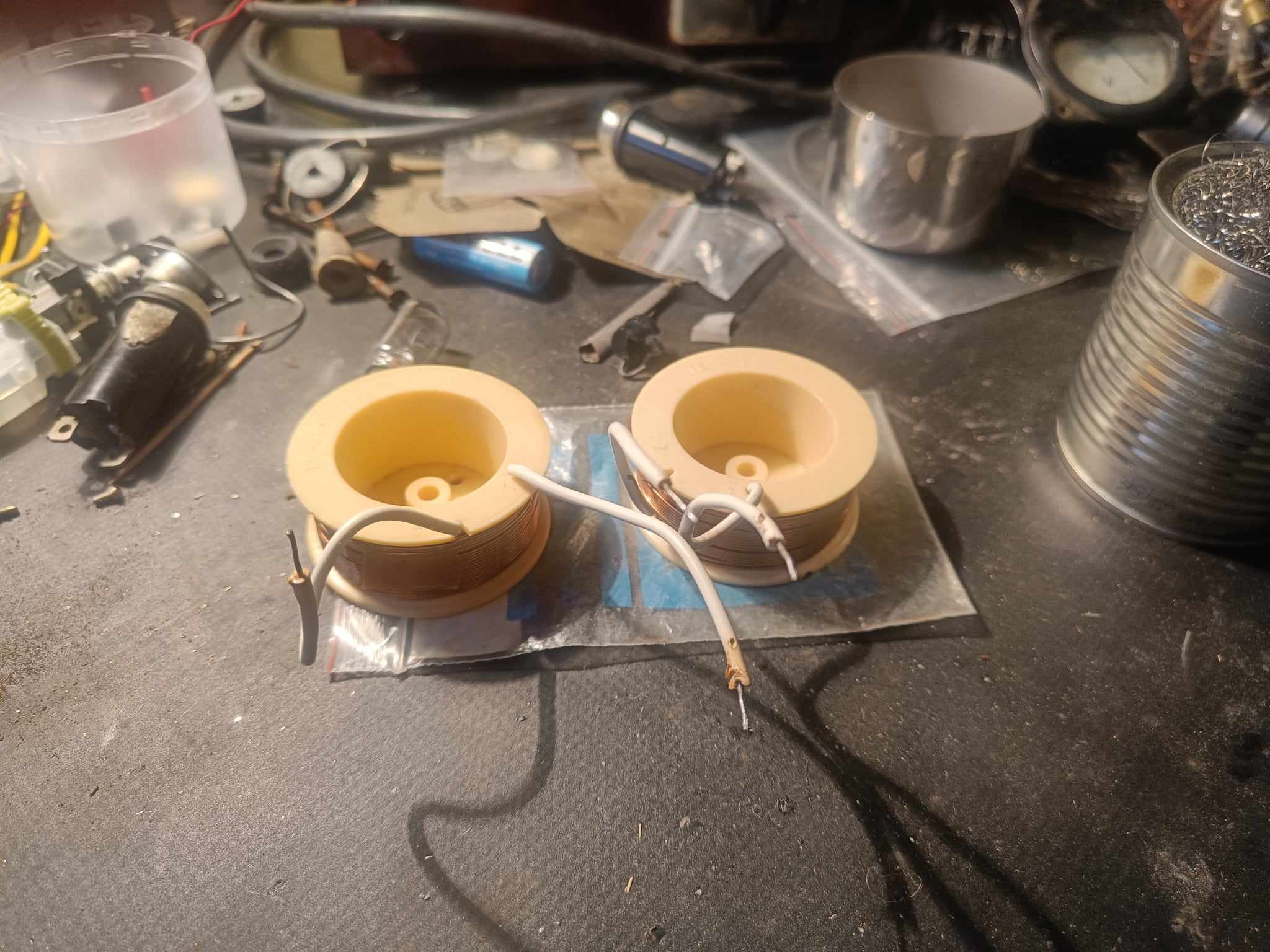

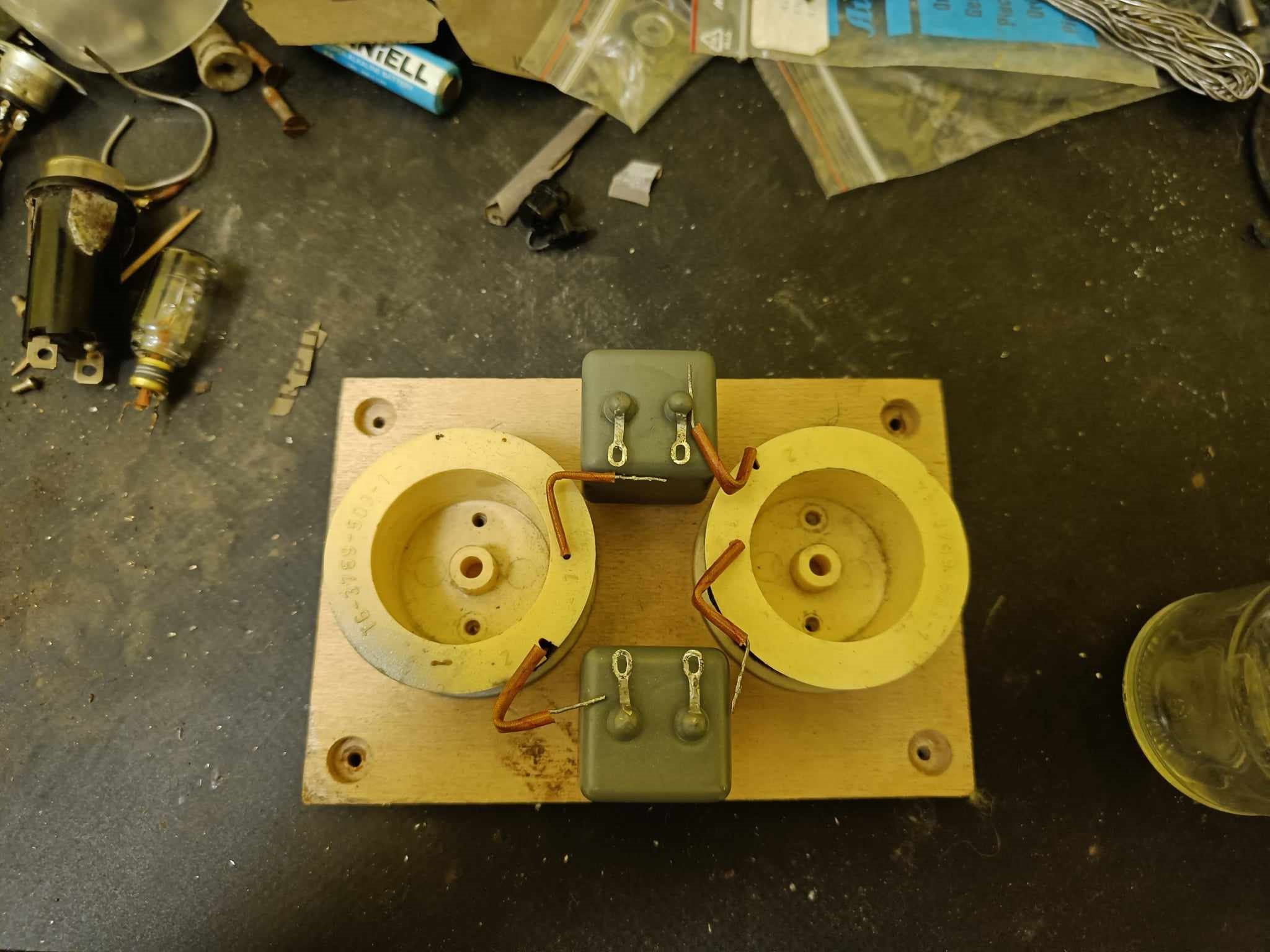

Zmyłem srebrną farbę ze starej zwrotnicy i oczyściłem ją z resztek starego okablowania. Cewki po odwinięciu przyciąłem i zabezpieczyłem drut białym przylepcem stosowanym powszechnie w naszym sprzęcie. Potem zabezpieczyłem dodatkowo to miejsce gumką wyciętą z dętki rowerowej powielając rozwiązanie w cewkach z oryginalnej zwrotnicy. Na ostatnim zdjęciu od lewej jest oryginalna cewka, pośrodku przerobiona na wzór a skrajnie po prawej materiał, który był bazą do uzyskania cewek 0,4 mH.
Problemem jest jednak brak kondensatorów 4uF 160V produkcji Telpodu. Może ktoś z was szanowni koledzy ma gdzieś takie i zechce odsprzedać by wspomóc moje działania? Są charakterystyczne z nóżkami mocującymi od spodu przy użyciu dwóch wkrętów na lewy gwint M3. Ja wiem że można kupić i zamontować nowe, ale chodzi o replikę a nie działający zamiennik...
