WS442 dziwne napięcia

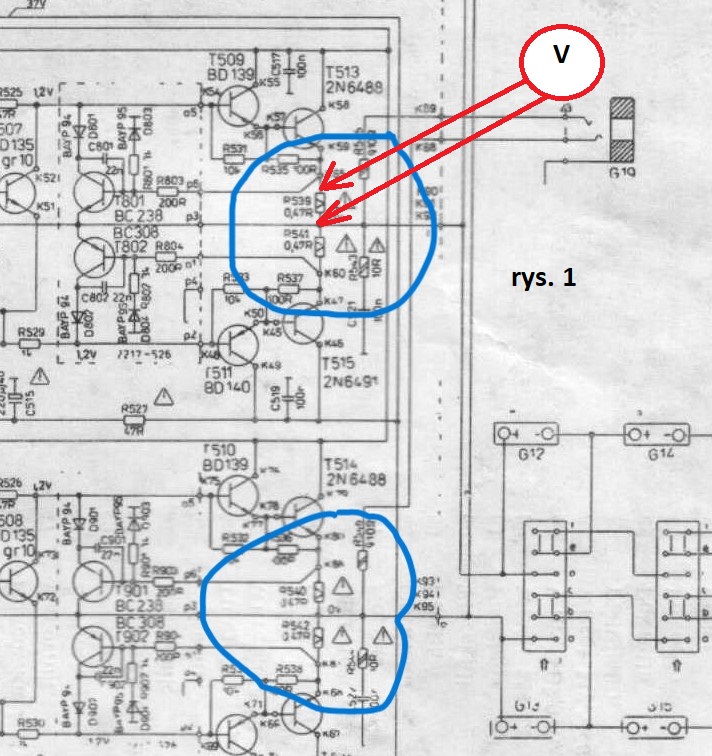

Według dokumentacji napięcie odpowiadające prądowi spoczynkowemu ma być mierzone na obu rezystorach i ma wynosić 20mV.

https://unitraklub.pl/files/comments/prad_spoczynkowy_442.png

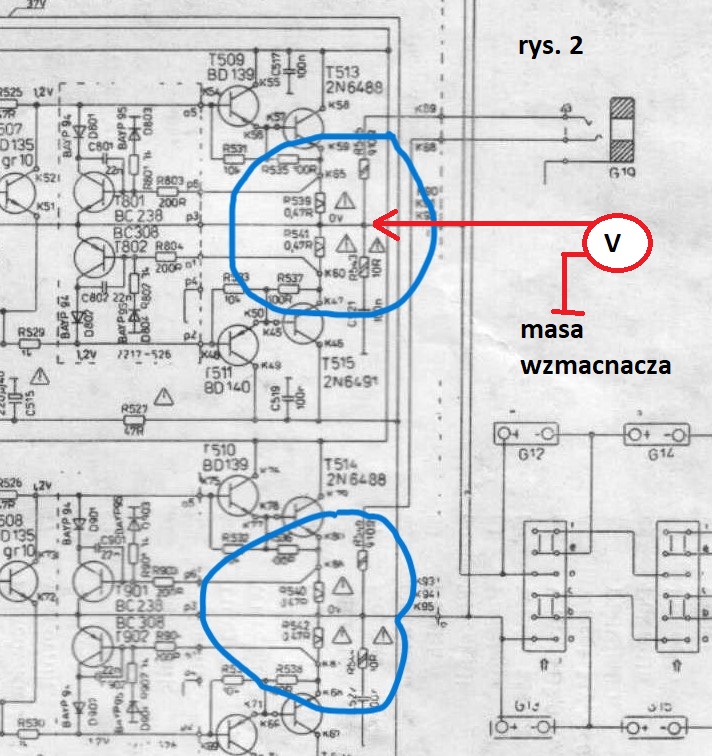

Nie pomiędzy wyjściem a emiterem, tylko na obu rezystorach, czyli pomiędzy emiterami tranzystorów.
Nawet jeśli nie jest to do końca jasne (choć nie wiem czemu miało by nie być), to przecież z Prawa Ohma wynika jak należy to zrobić, wystarczy dosłownie chwilę pomyśleć.
Skoro prąd ma wynosić 20mA a odpowiadające mu napięcie to 20mV to znaczy że oporność na której się takie napięcie odłoży przy prądzie 20mA to 1 om, a 1 om mają dwa rezystory emiterowe połączone szeregowo.

Kurcze, sprawa prosta a już 3 strona tematu.

Tak czytam tą dyskusję i próbuje pojąć o co tu chodzi, ale po kolei:
1. Napięcie na kondensatorze podwójnym jest prawidłowe(+37V i - 37V). Niech pogra trochę, aby kondensatory się doformowały i możesz zmierzyć jego pojemność, oczywiście najpierw wylutowując go i rozładowując go poprzez zwarcie. Pojemność mierzymy pomiędzy plusem i zerem, a następnie pomiędzy zerem, a minusem. Ważne jest żeby na obu kondensatorach tego podwójnego kondensatora były dość zbliżone pojemności. Jak ich pojemność nie będzie przekraczać 6000uF to jeszcze pogra, ale tak czy tak ten kondensator nie będzie winny żadnego z twoich problemów. Gdyby jednym z twoich problemów byłby brum w głośnikach przy braku sygnału z gałką głośności na minimum to wtedy winny jest ten kondensator.
2. Prąd spoczynkowy, czyli jak sama nazwa wskazuje jest to prąd, czyli inaczej natężenie prądu wyrażane w Amperach, a nie napięcie wyrażane w Voltach. Spoczynkowym nazywa się dlatego, że jest to prąd, który płynie w spoczynku, bez doprowadzonego sygnału.
Pomimo że jest to prąd to mierzymy multimetrem napięcie posługując się prawem Ohma. Wzór na prawo Ohma to V = I * R, gdzie V to napięcie(Volty, V) , I to prąd/natężenie (Ampery, A), a R to opór/rezystancja (Ohmy, Ω). Czyli jak na przykład instrukcja serwisowa mówi, że mamy ustawić 25mA na dwóch rezystorach 0,47Ω, to podstawiając to do wzoru. Dwa rezystory 0,47Ω mają razem opór 0,94Ω, czyli 25mA * 0,94Ω = 23,5mV. W przypadku tego konkretnego wzmacniacza instrukcja serwisowa mówi, cytuję "prąd ten winien wynosić 20mA (ok. 20mV spadek napięcia na rezystorach emiterowych)". Pomiaru dokonuje się bez podłączonych głośników, bez doprowadzonego sygnału, gałka głośności na minimum i po ustabilizowaniu termicznym wzmacniacza (przynajmniej 15 minut musi być włączony i podczas nagrzewania się prąd ten będzie powoli rosnąć, aż się nie ustabilizuje).
3. Napięcie na zaciskach głośnikowych powinno być jak najbliższe zeru, powiedzmy że do 30mV można to tolerować i pomiar tu jest bardzo prosty. Podłączamy multimetr ustawiony na zakres mV i wkładamy sondy pomiarowe w zaciski głośnikowe. Jeśli napięcie byłoby za duże to należałoby wymienić tranzystory pary różnicowej 2xBC307A. One potrafią być kapryśne.
4. Jeśli występuje u ciebie nierówne wzmocnienie w obu kanałach to przede wszystkim bym się przyjrzał kondensatorom elektrolitycznym w torze sygnałowym. Jeśli coś ma w tym wzmacniaczu paść to raczej będą to małe elektrolity w torze sygnałowym, a nie duży podwójny.
