Zodiak dss 402 uszkodzony jeden kanał.
- Zaloguj Zarejestruj się by odpowiadać
Proponuję wymianę PR regulacji prądu spoczynkowego, w moim R8040 działy się takie sytuacje w lewym kanale po wymianie już nie.
Porównałem wszystkie rezystory w obu kanałach i są ok. Sprawdziłem t 405 i jest sprawny. Rezystory emiterowe mają 0,5 ohm. Prąd spoczynkowy w sprawnym kanale wynosi 8 mV a w uszkodzonym jest 385 mV i nie daje się regulować praktycznie wcale ale jak trochę docisnę pr od regulacji skacze do 0,5 V i nawet 1,5 V. Podmienie jeszcze raz pr od regulacji tylko muszę znaleźć taki. Okolice pr oglądałem pod lupą i polutowałem kilka miejsc. Niestety poprawy brak
Zmierz omomierzem ciągłość ścieżek obwodu regulacji prądu spoczynkowego. Może być pęknięta ścieżka, co jest trudne czasem do zobaczenia. PR-ek oczywiście nie zaszkodzi wymienić.

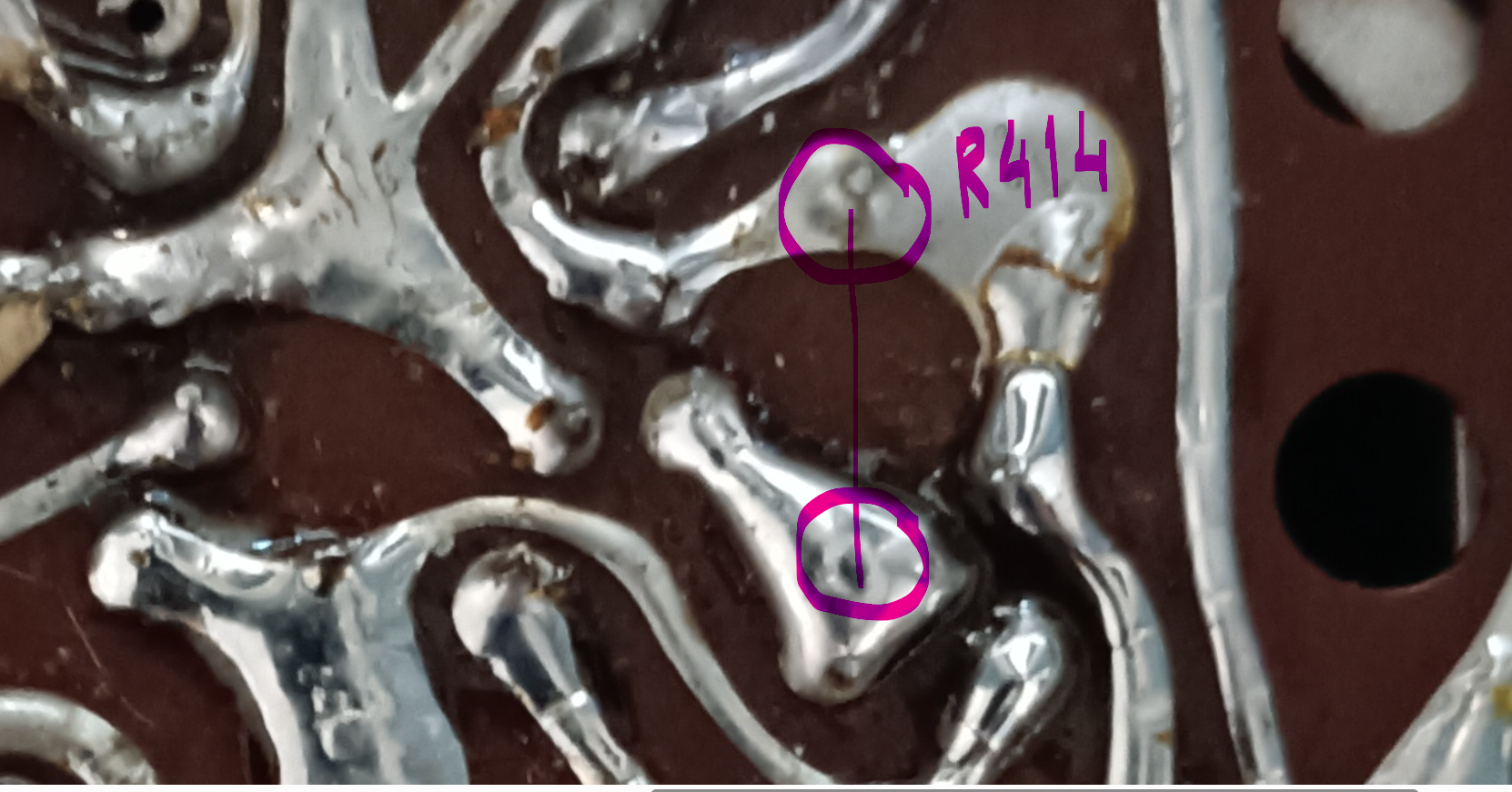

Sprawdź czy rezystor R414 nie ma zimnych lutów, bo jeśli jest przerwa to może nie polaryzować bazy tranzystora od regulacji prądu spoczynkowego.
Przelutuj te dwa punkty lutownicze i sprawdź ponownie czy działa regulacja prądu spoczynkowego.
Chwila coś mi się nie zgadza ze zdjęciem ścieżek.
Który potencjometr nie działa?
R417 czy R418?
Na załączonym zdjęciu ścieżek mamy kanał z R418 oraz T406 a piszesz o R417 i T405
W pierwszym poście pisałem między innymi o T 406. Te kanały są niemal identyczne. Nie chciałem robić zamętu jak już tak poszło dalej. Przejżę to raz jeszcze i sprawdzę na ciągłość ścieżek. To musi być zimny lut albo przerwa. Tam już nie ma elementów do sprawdzenia. Pr też koniecznie wymienię. Jak wrócę z pracy to się za to zabiorę i napiszę co wyszło. Dziękuję wszystkim za zainteresowanie i poświęcony czas.
Sprawdź R426 w linii zasilania, i zmierz napięcie między bazami tranzystorów sterujących













Porównałem wszystkie rezystory w obu kanałach i są ok. Sprawdziłem t 405 i jest sprawny. Rezystory emiterowe mają 0,5 ohm. Prąd spoczynkowy w sprawnym kanale wynosi 8 mV a w uszkodzonym jest 385 mV i nie daje się regulować praktycznie wcale ale jak trochę docisnę pr od regulacji skacze do 0,5 V i nawet 1,5 V. Podmienie jeszcze raz pr od regulacji tylko muszę znaleźć taki. Okolice pr oglądałem pod lupą i polutowałem kilka miejsc. Niestety poprawy brak
