Problem po przestrojeniu RMS 451
- Zaloguj Zarejestruj się by odpowiadać

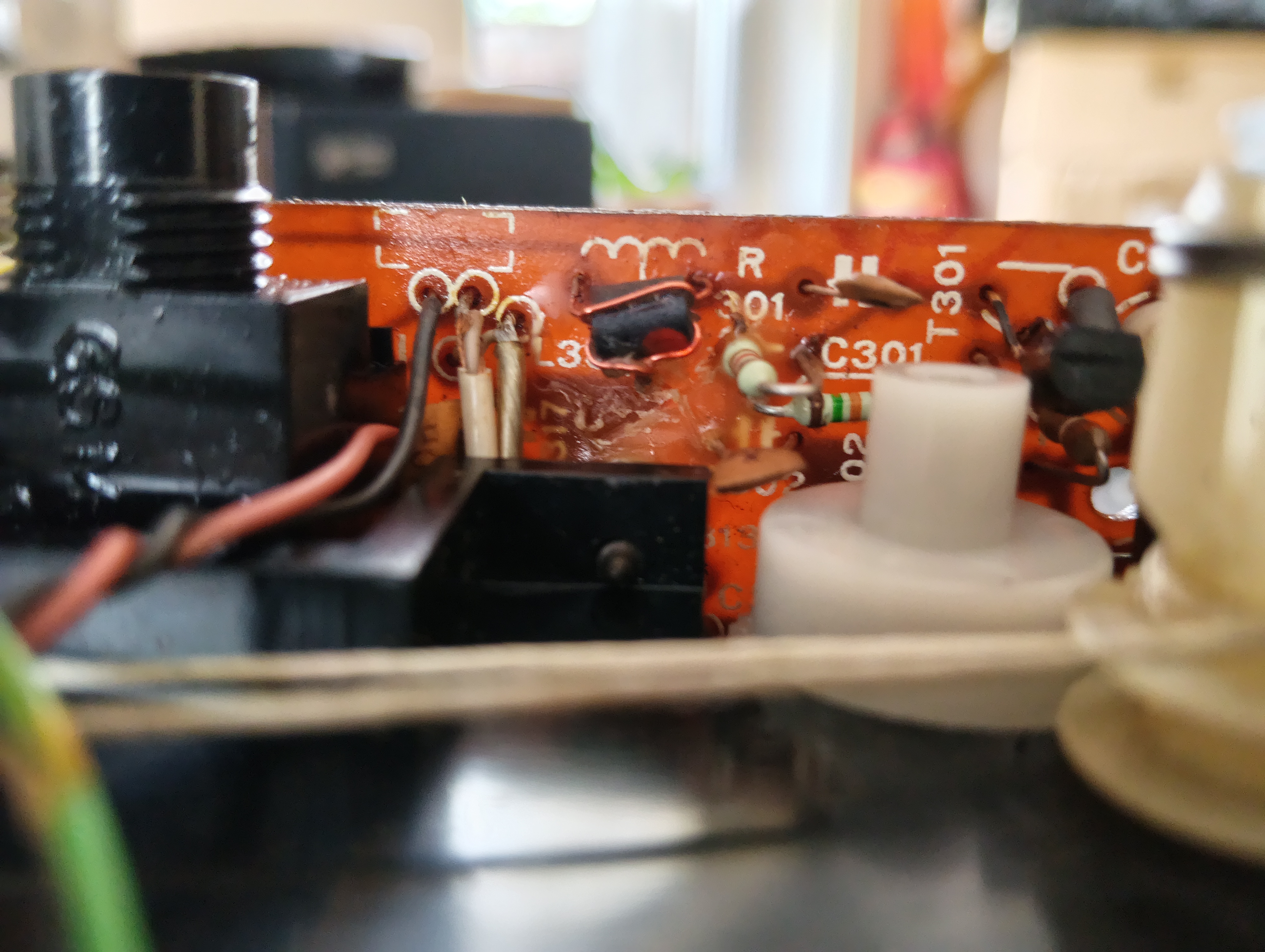

Dzień dobry, niedawno zabrałem się za przestrojenie swojego RMS-a. Po wylutowaniu c306 i c315 radio odbierało przyzwoicie na całym zakresie pasma ale po 5 minutach słuchania po prostu nastała cisza. Zacząłem szukać ewentualnych usterek i okazało się że cewka znajdująca się obok rezystora R301 ma ułamane końcówki. Przylutowanie cewki nic nie pomogło. Gdzie powinienem szukać usterki? Z góry dziękuję za udzielone odpowiedzi:).
Nie, cisza tylko na ukf, magnetofonu nie sprawdzałem bo wymontowałem z niego już te kruszące się zębatki. Długie działają normalnie. Wyjście słuchawkowe też działa.
Edit: Przepraszam że trochę źle opisałem działanie ukf-u, na ukf nie mam ciszy tylko szum i przestał po prostu cokolwiek odbierać na tym zakresie.
Sprawdziłem płytkę nie znalazłem zimnych lutów. Postanowiłem również sprawdzić testerem tranzystory BF 414 i BF 441. Pierwszy tranzystor wydaje się w porządku ale chyba ten BF 441 jest zepsuty i może przez niego ukf nie działa jak powinien. Na jaki tranzystor powinienem wymienić tego BF-a?
Po pierwsze to co to za cewka czy R301? Po poprawieniu lutów sprawdziłeś miernikiem ciągłość obwodu? To że coś wizualnie jest już w porządku to nie oznacza, że faktycznie jest dobre.
Skoro masz tester tranzystorów to po czym wywnioskowałeś, że ten jeden tranzystor jest zepsuty?
Mierzyłeś napięcia w głowicy? Podaj jakie masz napięcia na tranzystorach głowicy.
Wczoraj w końcu wymieniłem tego BF 441. Przy okazji sprawdziłem resztę tranzystorów na płytce i okazało się że do wymiany jest również drugi BF 441 i BC 238C. Pierwszy raz mi się trafiło że prawie wszystkie tranzystory na płytce były uszkodzone. Oczywiście po ich wymianie ukf dalej szumi i niczego nie odbiera. Napięcia pomierzyłem, na t301,t302 i t303. Na wszystkich trzech się nie zgadzają z tymi podanymi na schemacie.
Wskaż te napięcia na tranzystorach. Nie zgadza się - to określenie w stylu "gdzieś tam coś tam". O ile się nie zgadza? Ma być tyle, a jest tyle. Konkrety!

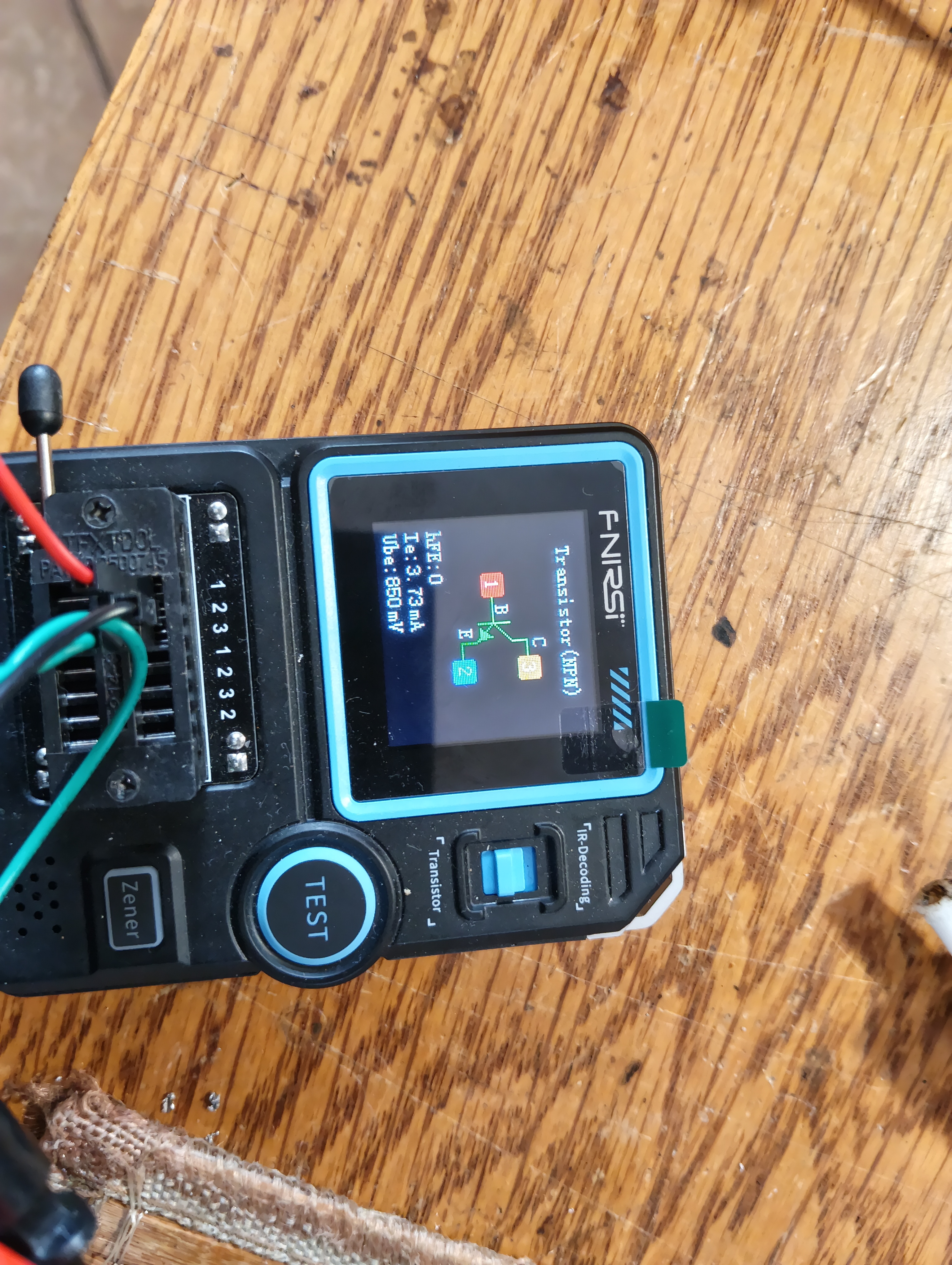

Tranzystorów w.cz. nie mierz jak na zdjęciu metodą druciarstwa gdzie tranzystor zapinasz na przewodach po 10cm i więcej. Taki układ lubi się wzbudzić (druciarstwo tranzystor w.cz. traktuje jako potencjalną cewkę i masz szansę na generator w czasie pomiaru) przez co miernik hfe może zgłupieć i pokazuje głupoty. Sprawdzałeś te tranzystory jako przejście złącz p-n na mierniku? Co pokazuje najzwyklejszy miernik uniwersalny dla tych tranzystorów na zakresie "test diody" mierząc przejścia złącz BE, BC, CE spolaryzowanych w kierunku przewodzenia a potem zaporowo? Jakie napięcia na rezystorach emiterowych R301 1k8, R304 1k, R310 39 Ohm. Podawaj napięcie z obu końcówek rezystorów (pomiar symetryczny), a nie mierzone asymetrycznie względem masy.
Wymieniany potencjalne BC238 nie ma wpływu na tor radiowy, bo BC to w torze magnetofonu siedzą. Skoro ponoć tyle tranzystorów masz tam uszkodzone, to co tam się stało? Jakiś piorun strzelił w ten radiomagnetofon :-) Przy normalnym użytkowniku prawdopodobieństwo uszkodzenia więcej niż 1 tranzystora to pojedyncze promile. Pobojowisko jakbyś tam jakieś testy zwarciowe robił jednocześnie bazy zwierając do szyn zasilania i to samo równocześnie robiąc z emiterami ubitych ponoć tranzystorów. Może ten kosmiczny miernik głupoty pokazuje?
Cisza na UKF, czy na pozostałych zakresach takźe?
Magnetofon odtwarza, czy też cisza?
Gniazdo słuchawkowe sprawne?
