kleoptra WST102
- Zaloguj Zarejestruj się by odpowiadać

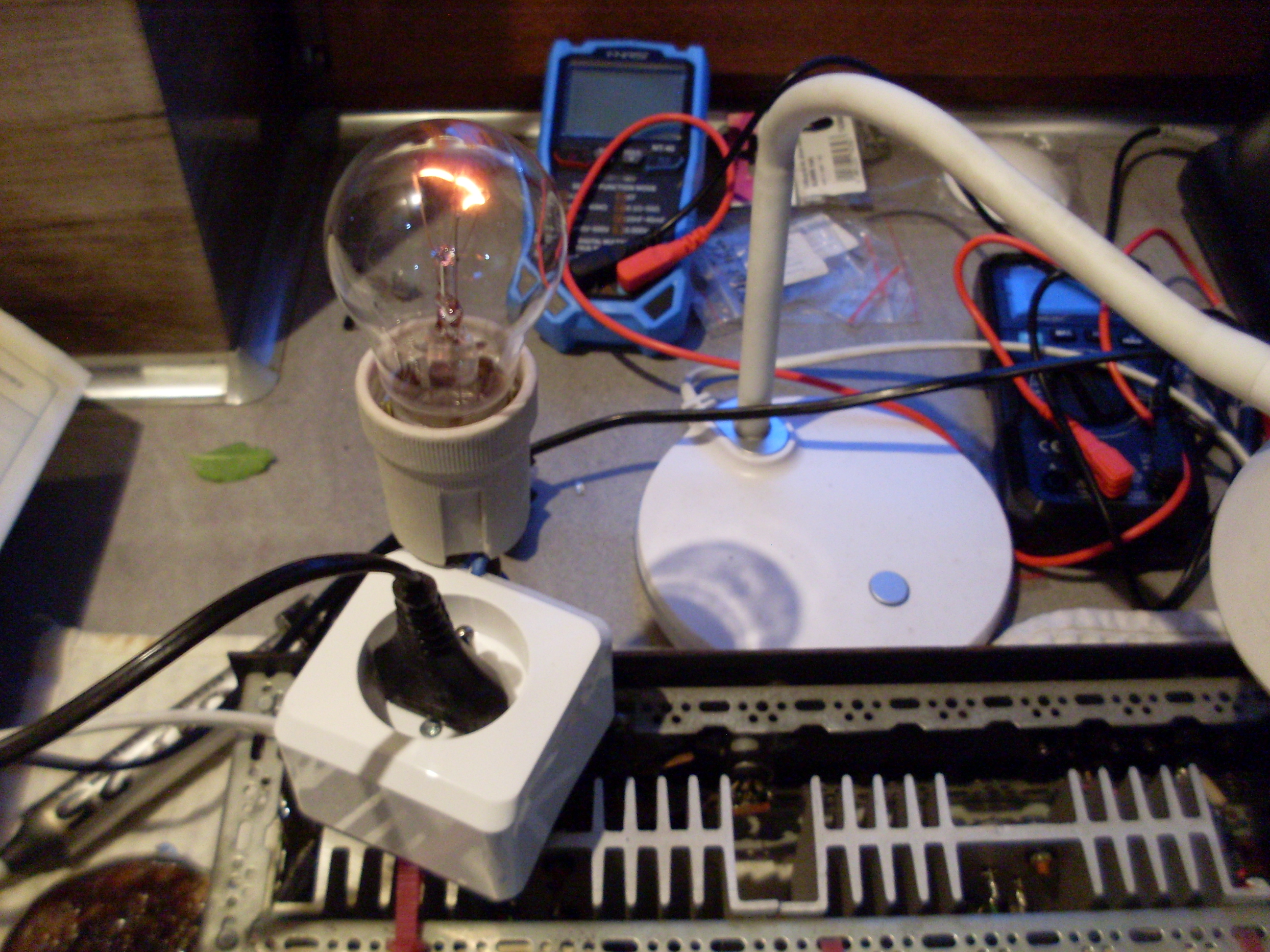

Witam serdecznie. Przejąłem rozgrzebany wzmacniacz Kleopatra. Wymieniłem obligatoryjnie na start wszystkie elektrolity, sprawdziłem tranzystory końcówek stwierdziłem uszkodzony T215, T217, T219 więc je wymieniłem. Po wymianie zdecydowałem się włączyć wzmacniacz przez włączoną w szereg żarówkę aby wyregulować prądy spoczynkowe i tu rozczarowanie. Żarówka niestety nie gaśnie. Sprawdziłem wszystkie tranzystory na płycie- wszystkie są sprawne. Mam wrażenie jakby coś bardzo obciążało zasilanie. Nie mam doświadczenia z tym wzmacniaczem więc może to jego normalna praca? Nie wiem jak bezpiecznie sprawdzić napięcia aby niczego nie "uwalić"
To może być słuszna droga.Przystępuję do działania. Generalnie użyłem w opisie złego słowa pisząc o żarówce. Ona żarzy się nie świeci. Żarówka jest mocy 60W ale chyba ile by nie było nie powinna się żarzyć. Mostek sprawdzony. Szukam dalej.
Nie mierz spadku napięcia na rezystorach emiterowych z żarówką! Podłącz źródło i słuchawki, w ostateczności głośniki, zobacz czy słyszysz nie znieksztalicony sygnał. Jeśli tak jest i ma silnego buczenia, podłącz wzmacniacz bezpośrednio do sieci z pominięciem żarówki. Zmierz spadek napięcia na rezystorach emiterowych, jeśli znacznie się różni podreguluj. Poczekaj kilka -kilkanascie minut i wyreguluj ponownie.
wyregulowałem napięcia na punktach 37, 38 mierzone względem masy na 26V. Na emiterowych 0,00mV w obu kanałach.Brak mi sił. Jutro a w zasadzie dzisiaj wylutuję i przetestuję wszystkie BC. Skorzystam również z baardzo fajnego schematu i sprawdzę napięcia w punktach pomiarowych.
Mógł się uszkodzić mostek graetza.
