Dzień dobry,
Poszukuję pomocy w zmodyfikowaniu wskaźników w moim zk246 tak, aby poruszały się również podczas odtwarzania (nie musi to dokładnie odzwierciedlać rzeczywistego poziomu). Prosiłbym o w miarę dokładną instrukcję, temat był już poruszony ale jest to mój pierwszy magnetofon szpulowy i jeszcze nie znam tych konstrukcji
Jeśli wskazania przy zapisie i odczycie mają się zgadzać tylko 'z grubsza' to wystarczy przepiąć przewody w obu przedwzmacniaczach z końcówek '15' na końcówki '3'. Powinno działać.
W M2405S - aby się 'lepiej zgadzało' dodano oddzielną regulację wskazań dla zapisu i odczytu na pr-kach R42 i R43.
Serdecznie dziękuję za odpowiedzi. Na podstawie tego, co Panowie napisali, wysnułem najprostsze rozwiązanie: przełożenie przewodów z końcówek 15 na nóżkę kondensatora C16, co powinno zapewnić najbardziej poprawny sygnał dla wskaźników i brak wprowadzania niepotrzebnych zakłóceń. Prawdopodobnie należałoby również zewrzeć piny 1, 2 i 3 przełącznika K3, jednak nie mam co do tego pewności ponieważ wydaje mi się, że na schemacie brakuje kropki za tym przełącznikiem. Jeśli wymyślam głupoty to proszę o poprawienie mnie.
Prawdopodobnie należałoby również zewrzeć piny 1, 2 i 3 przełącznika K3, jednak nie mam co do tego pewności ponieważ wydaje mi się, że na schemacie brakuje kropki za tym przełącznikiem. Jeśli wymyślam głupoty to proszę o poprawienie mnie.
Tak, tylko jest jeden mały problem, że wtedy uruchomisz na stałe generator prądu podkładu i kasowania. Trzeba to inaczej poprzerabiać, ale wiąże się to z cięciem ścieżek na płytce.
Chyba jednak nie trzeba by ciąć ścieżek. Zauważyłem, że można zamienić ze sobą wejścia 33 oraz 34 na płytce co dałoby stałe zasilanie dla sekcji wskaźników, a załączanie podczas nagrywania sekcji generatora. W takim wypadku efekt powinien być prawidłowy

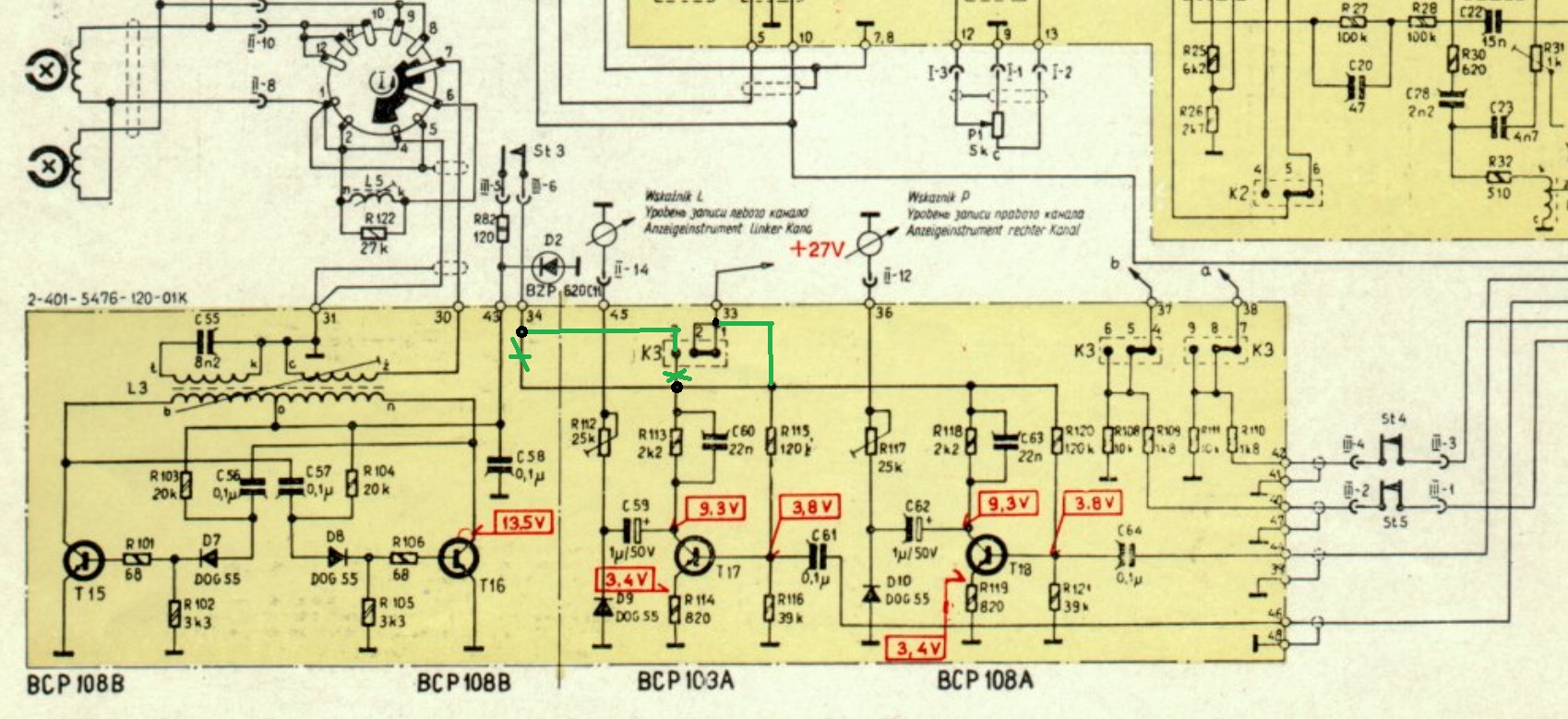

Jak na moje elektroniczne oko powinno to być tak zrobione.

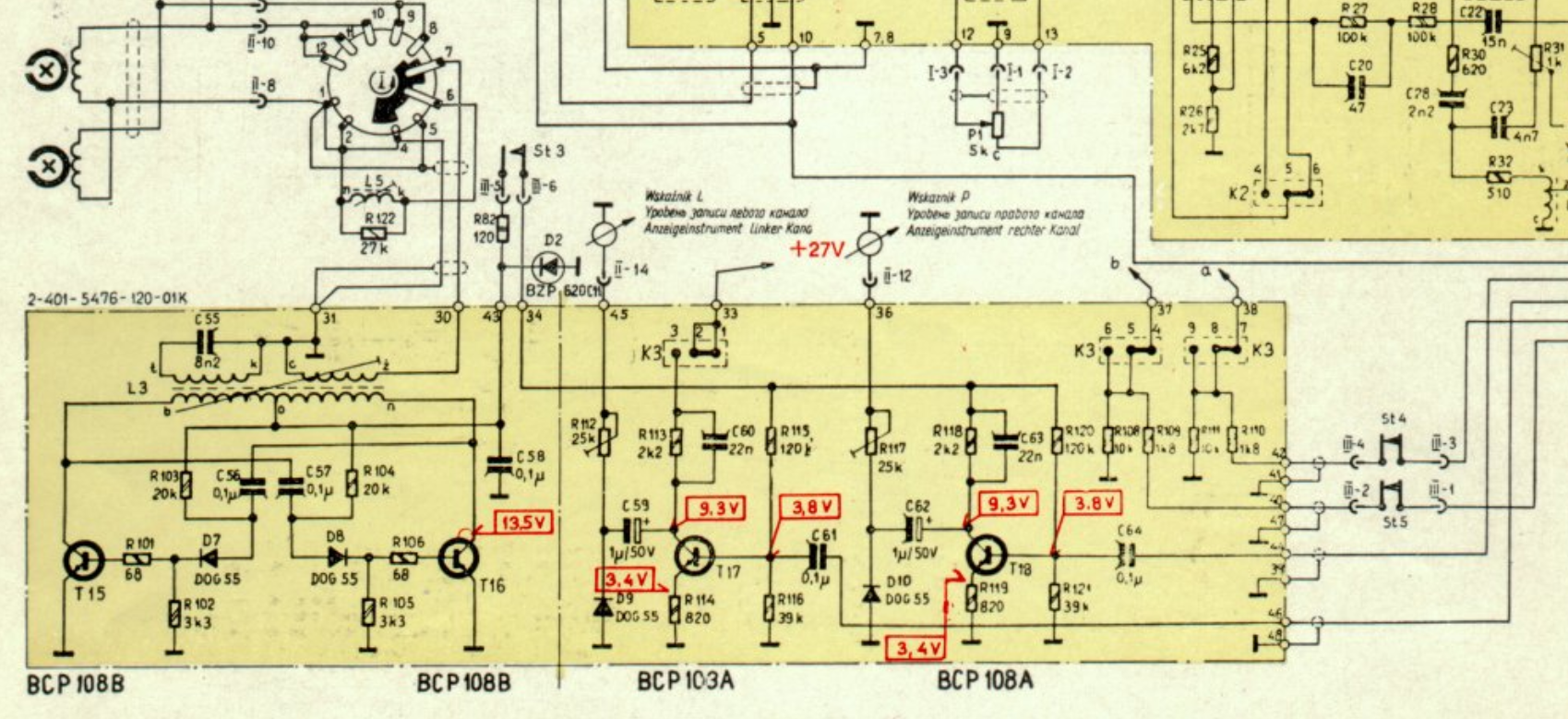

Chodzi o doprowadzenie zasilania +27 V do pinu 34 oraz jednoczesne przelutowanie przewodu prowadzącego z ST3 na wejście 33. Takie rozwiązanie zapewni stałe zasilanie sekcji wskaźników, natomiast przełącznik K3, aktywowany w chwili naciśnięcia przycisku nagrywania, będzie podawał napięcie na pin ST3.
Wskaż gdzie taki wątek był poruszany, do którego się odnosisz.
Pewnym punktem zaczepienia będzie tu konstrukcja nowszych magnetofonów już kasetowych, jak decki Kasprzaka Mxxxx czy Diory MDSxxx, gdzie wskaźniki pracują zarówno w czasie zapisu jak i odczytu i tam sobie podejrzysz gdzie to jest wpinane i jak ewentualnie dodatkowo przełączane na źródła raz odczyt, a dwa to co zapisujesz.
Punktem startowym będzie zlokalizowane linii na schemacie zaznaczonych jako niebieska i zielona, gdzie płynie sygnał do wskaźników. A w czasie odczytu te linie przepinać na odpowiadające kanałom L i P wyjściowe linie wzmacniacza odczytu zaznaczone na żółto. Kwestia jeszcze rozpracowania sobie przełączników na tym torze na podstawie tabelki rozpisującej co jest z czym w nich połączone w czasie zapisu lub odczytu. Ktoś kto tu dłubie na co dzień w tych szpulowcach to ci to rozpracuje w minutę. Rozpracowywanie przełączników gdy nie mogę go fizycznie pomacać i zmierzyć przejścia w danym położeniu mechanicznym, a tylko patrząc w rozpiski na schemacie tego szpulowca w tabelce pod schematem, przyprawia mnie o bóle głowy :-). Bez tego pozostaje miernik do łapki i punkt po punkcie macać co z czym zwierane/rozwierane w chwilach zapis/odczyt. Przydałby się też chociaż miernik, którym będziesz w stanie mierzyć sygnały m.cz. ~400Hz-1kHz
Puszczasz sobie taki sygnał sinus na gniazdo wejściowe DIN magnetofonu, nagrywasz go na znamionowym poziomie, a potem odtwarzasz patrząc jakie sygnały masz na liniach żółtych i w zależności czy się różnią amplitudą od linii gdzie są wskaźniki na stałe wpięte (linie zielona i niebieska) będzie potrzebny albo tłumik rezystorowy albo dodatkowy wzmacniacz, by podawany po przeróbce sygnał odczytu był w zbliżonym przedziale napięć zmiennych jakie oryginalnie mają linie zielona i niebieska w czasie zapisu. Z oscyloskopem (lub chociaż miernikiem co jest w stanie zmierzyć sygnały audio od poziomu kilkudziesięciu mV) do rozpracowania w pół godziny. Jak nie czujesz się mocny w pomiarach to pozostaje faktycznie gotowiec obrazkowy dla początkującego :-) Może się okazać, że nie obejdzie się bez jakiegoś dodatkowego przełącznika w formie małego przekaźnika który dla odczytu przełączy podawanie sygnału ze wzmacniacza odczytu dla wskaźników, bo zapewne na oryginalnych przełącznikach nie będziesz w stanie nic więcej wygospodarować jako osobne sekcja przełączania na wskaźniki źródła: odczyt lub zapis.
