Prototypowy wyświetlacz od kol. Tytki właśnie dotarł :D
Pięknie wykonany, doskonale zapakowany. Nóżki już podoginane na 16mm. Gotowy do montażu i testowania.
To niestety trochę musi poczekać, bo jest długa kolejka innych pilnych spraw do pozałatwiania:-(
Ale fotorelacja z montażu i uruchomienia oraz zdjęcia CD-ka z nowym wyświetlaczem oczywiście obowiązkowo będą. Mam tylko nadzieję, że go od razu na dzień dobry nie zepsuję :P
Nie bardzo rozumiem o co chodzi koledze Moderatorowi.
W tym temacie nie ma z mojej strony, żadnej oferty handlowej jako takiej. Wyraziłem tu tylko chęć wykonania kilku takich zamienników i podałem orientacyjną cenę. Jednak nikomu nie oferowałem tutaj zakupu, nie zachęcałem do tego.
To, że jeden z kolegów prywatnie się do mnie odezwał, to była sprawą załatwiona poza tym wątkiem.
Przyjdzie czas, to i moja oferta znajdzie się w dziale Giełda.
Jeśli można (jako założycielowi wątku) wtrącić moją opinię. Założyłem wątek, żeby spytać, czy istnieje metoda reanimowania wyświetlacza w moim CD-ku. W trakcie dyskusji kol. Tytka napisał, że być może w ramach eksperymentu spróbuje zbudować "replikę" wyświetlacza. Wyraziłem chęć przetestowania prototypu, dostałem go i będę montował. O wynikach oczywiście napiszę na forum. Ja to traktuję, jako koleżeńską pomoc przy naprawie naszego starego sprzętu, gdzie części zamienne są trudno osiągalne. A nie ofertę sprzedaży.
Oczywiście, mogłem wstawić ogłoszenie w dziale Kupię, ale pewnie jeszcze by długo tam wisiało. Bo tych wyświetlaczy nie ma, albo kosztują więcej niż CD Diory jest warty.
Ja nawet nie przypuszczałem, że zbudowanie zamiennika wyświetlacza w warunkach domowych jest możliwe, a już na pewno sam bym tego nie zrobił.

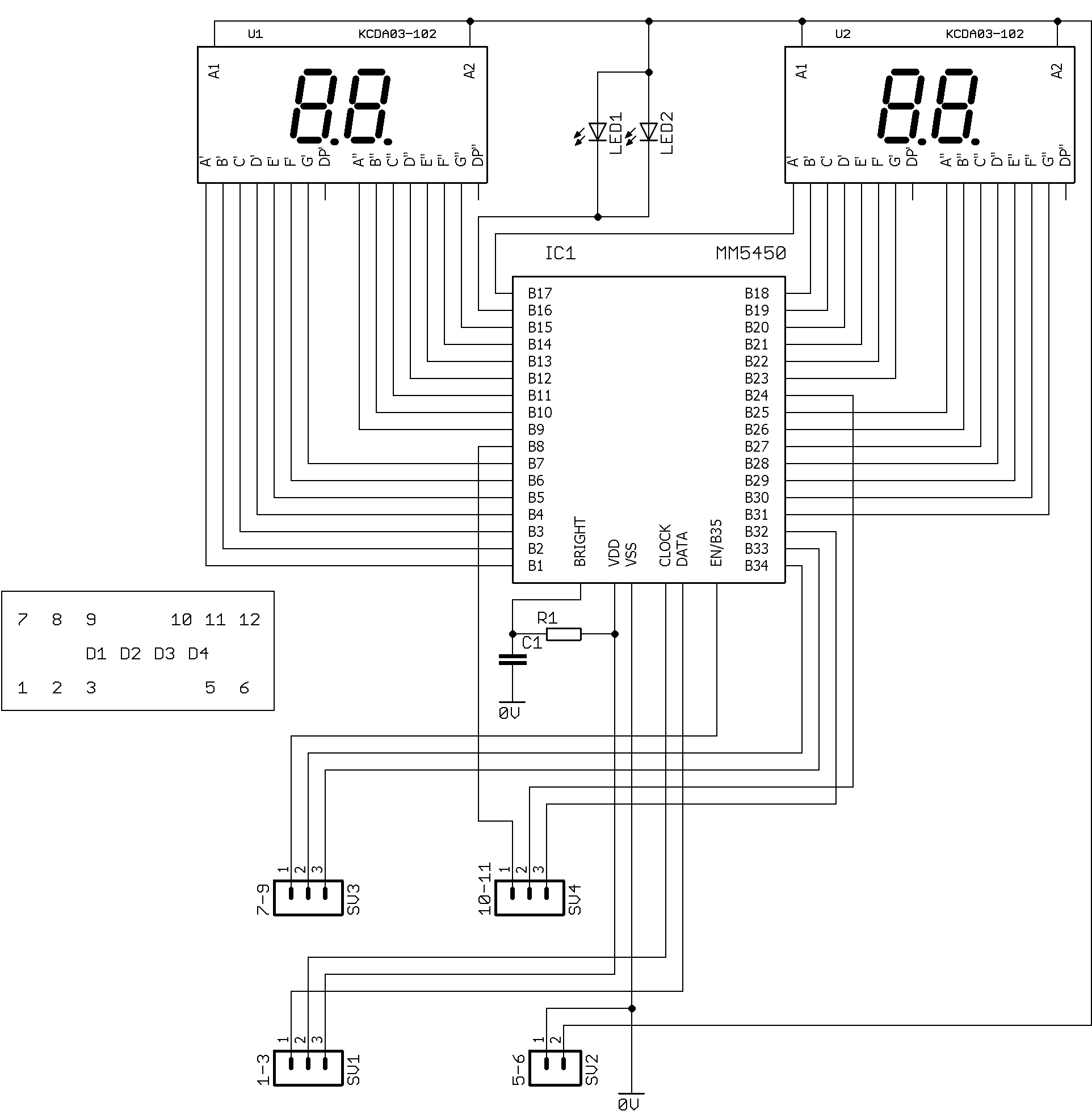

Nie mam aktualnie odtwarzacza Diory, w którym mógłbym zamontować mój zamiennik. Zamiennik testowałem z monokitem Philipsa podobnym, choć nieco prostszym do tego z CD502.

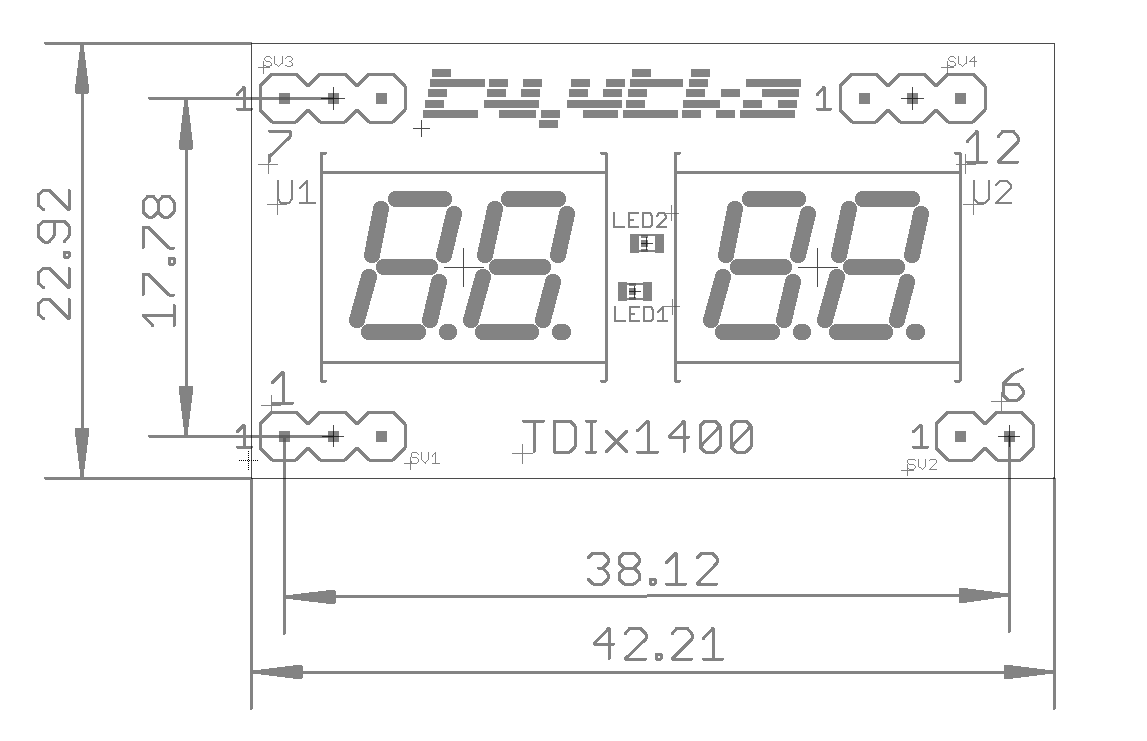

Jeśli chodzi o trafianie pinów zamiennika w oryginalną płytkę Cd Diory. To tak jak pisałem na szerokość zamiennik jest praktycznie taki sam jak oryginał, więc po szerokości rozstaw pinów jest identyczny z oryginałem. Natomiast, przez to że moja płytka jest wyższa od oryginału, to w tej linii piny na zamienniku są rozstawione nieco szerzej (17.8mm zamiast 16mm). Ale wystarczy nieco przygiąć nóżki zamiennika i po problemie. A to, że płytka zamiennika jest o 5.5mm wyższa od oryginału, nie powinno być wielkim problemem. Zdaje się ,że w odtwarzaczach Diory jest wystarczająco miejsca.
------
p.s.
Układ w obudowie PLCC-44 jest tańszy niż ten w obudowie DIP-40, więc jaki byłby sens bawić się z większym DIP-em ?
...
