Seria ZM8000 to nie był mój temat ale kiedyś tam trafił się wzmacniacz z tunerem w wersji srebrnej, więc złożyłem do nich decka - akurat trafiło się chassis z elektroniką bez mechanizmu, który to miałem w swoich zapasach kiedyś tam zgromadzonych. Srebrny M8010 złożony, panel czeka na renowację bo trafił się za grosze czarny, który umyłem z farby i kiedyś tam doczeka się swojej kolejki. Niejako przy okazji składania tego decka jak i pracy na moim M90xx 3-head soft-touch przyszło mi do głowy odtworzenie M8012/15. Kupiłem dwa chassis od M80xx - jedno do wersji ze wskazówkami, drugie do led-ów (różnią się otworem o osadzenia wskaźników). Niestety żadnego z nich nie dało się zaadoptować do M80xx soft-touch ze względu na umiejscowienie trzpienia osadczego mechanizmu przełączania listwy z/o (potem wrzucę fotkę na czym polega ta różnica). Najlepszy dawcą okazał się M3016 - trzpień jest we właściwym miejscu, ale chassis za szerokie. Na szczęście poszerzenie do rozmiaru midi polegało na dospawaniu bocznego kształtownika, który można "odspawać", czyli usunąć za pomocą np wiertarki, którą przewierca się miejsca zgrzewów. Niedawno kupiłem też mechanizm od M3016, w którym zamieniłem niepełne koło z cienkim wałkiem na pełne z grubym wałkiem (trzeba było wymienić także te porowate tulejki). Efekt na razie taki:
Raczej trzeba by czymś zalać - jakimś tworzywem w płynie, które zestali się i da podobną powierzchnię jak fabryczna.
Tu zestawienie z pomarańczowymi wskaźnikami i moim zdaniem kolorystycznie bardzo dobrze do siebie pasują czarny i pomarańczowy, w przeciwieństwie do zestawienia grafit/pomarańcz w ZM3000. Na moje oko tło wskaźników i korpus ramki to ten sam pomarańcz. Jeżeli tworzywo panelu jest takie samo jak kieszeni kasety to jest to ABS (jaki napis jest na wewnętrznej stronie kieszeni kasety).
ABS się topi powyżej 100 st. C. Używa się go jako filament w drukarkach 3D
https://www.toneryzagrosze.pl/filamenty-abs/12916-filament-abs-p...
Ale ja cienko widzę takie zalewanie nim otworów. Idealnie równo z powierzchnią raczej nie wyjdzie, próba szlifowania skończy się porysowaniem płyty czołowej. Po takim zabiegu płyta będzie się nadawała do muzeum obrzydliwości. I ciężko będzie usunąć ten ABS, jak coś nie pójdzie dobrze.To już lepiej zalewać jakąś żywicą. Ale też mam wątpliwości co do efektu. Chyba najbezpieczniejsze i co ważne w pełni odwracalne byłoby zlecenie druku 3D odpowiedniego paska. Nie wiem ile by to mogło kosztować, bo trzeba by było zlecić (lub zrobić samemu) rysunek 3D takiej listwy. Diody Led nad klawiszami mają być widoczne?
A może podświetlenie?
Masz dostęp do drukarki 3D? Wydrukować wypełnienie filamentem transparentnym z gniazdami na małe LED-y i pomyśleć, jak podać napięcie na LED po wciśnięciu klawisza? Nie wiem, mechanika to nie moja bajka, to takie luźne myśli.
Nie mam dostępu do drukarki. Jedyna opcja to zapełnienie tych otworów podobnym tworzywem.

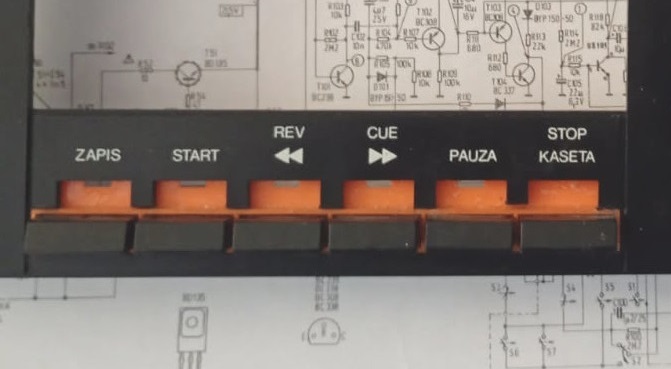

Jak zapełnisz te otwory jakimś tworzywem, to i tak zostaną ślady ich obrysu. Sądzę, że tak jak zaproponował Piotr K. wklejenie tam cienkiego paska tworzywa we względnie dobranym odcieniu będzie lepszym i technicznie najprostszym rozwiązaniem. Jeśli byś te otwory wypełnił jakimś plastikiem, to efekt będzie taki jak na pierwszym zdjęciu, a mógłby być prawie taki, jak na drugim.
Jak zapełnisz te otwory jakimś tworzywem, to i tak zostaną ślady ich obrysu. Sądzę, że tak jak zaproponował Piotr K. wklejenie tam cienkiego paska tworzywa we względnie dobranym odcieniu będzie lepszym i technicznie najprostszym rozwiązaniem. Jeśli byś te otwory wypełnił jakimś plastikiem, to efekt będzie taki jak na pierwszym zdjęciu, a mógłby być prawie taki, jak na drugim.
Ale ładnie Ci to wyszło. Jakbyś jeszcze wstawił led-y, zamienił ostatnią 1 na 2 i cnrs-2 na dolby to byłoby jak z fabrycznego obrazka.
Przydałby się nawet połamany plastikowy panel ale nie mam takiego pod ręką. Chyba że wytnę z korpusu kieszeni kasety - gdzieś mam taki przegrzany od za mocnej żaróweczki.

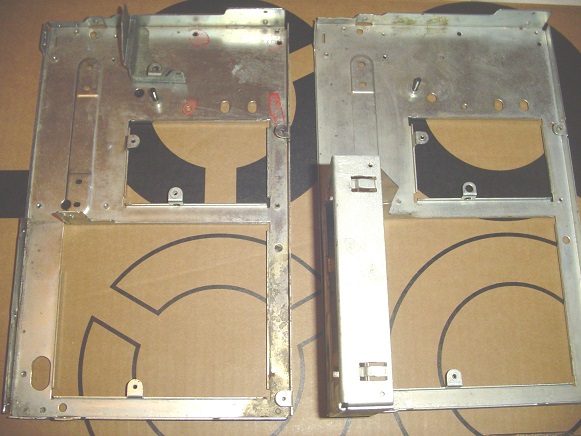

Najważniejsze szczegóły techniczne: chassis, czyli fundament. Na pierwszej fotce dwa - po lewej już "rozkute" czyli to od M3016 bez dodatkowego panelu poszerzającego, po prawej od jakiegoś M80xx ze wskaźnikami led, przystosowane do zamontowania mechanizmu soft-touch, ale z trzpieniem w złym miejscu więc tutaj soft-touch nie podejdzie. Na lewem leży krzywka pośrednia dźwigni zapisu.
Potem elementy czołowe chassis trzymające wskaźniki - po lewej wersja ze wskazówkami, po prawej z led-ami. Kolejne zdjęcie to boczna strona tych elementów, z zaznaczonym fragmentem do wycięcia w panelu od wskazówek, bo inaczej wiązka głowic nie zmieści się pomiędzy tym elementem a mechanizmem (to od wskazówek jest po prawej stronie). Czyli podsumowując do M8012 był jeszcze trzecia wersja elementu czołowego chassis.
- 1
- 2
- 3
- 4
- następna ›
- ostatnia »

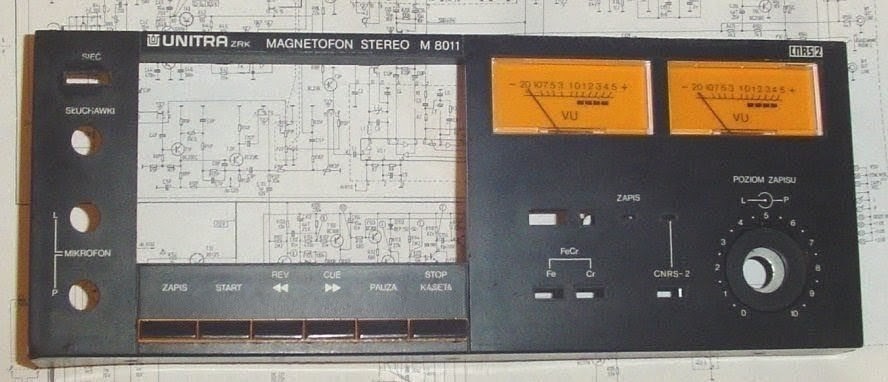

Mam do eksperymentów plastikowy panel od M8011 nieco sponiewierany. Zaadoptowałem go do klawiatury soft-toch tylko teraz trzeba to jakoś wykończyć czyli zapełnić czymś te puste miejsca tak, aby jak najmniej było to widoczne i jeszcze nie zniszczyć napisów. Macie jakieś pomysły?
