Odtworzenie M8012/M8015

Cytat matwiej72:

Dawno temu...

Jeszcze gniazda jack powinny być jasne. Te dwa też mają tą "białą" plexę kasety. Jedna kieszeń też jasna, więc może były takie fabrycznie. Jasne ramki wskaźników do M70xx były, do M9xxx nie widziałem.
Tymczasem M8012/M8015 elektrycznie i mechanicznie złożone, już grają i brakuje tylko paneli (do M8015 muszę skrócić ten od 3016)

A kiedyś dawno temu miałem taki pomysł, który przypomniał mi się przy okazji składania tych dwóch "cegiełek". Wtedy zaliczyłem swoją pierwszą wyprawę na Wolumen, w celu kupienia mechanizmu i chassis od M9xxx. Tylko robiłem to na mechanizmach "na pedały", a że miałem M8017 to spróbowałem niejako dobudować do niego drugą kieszeń. To był gdzieś 87/88r, nie wiedziałem że będzie coś takiego jak M9201 czyli fabryczny dwukaseciak. Może teraz pobawię się i zrobię taki na RSD w obydwu kieszeniach no i oczywiście 3-head w kieszeni play/rec. Jak mi się będzie chciało wyspawać chassis do dalej już pójdzie, mechanizmy mam, elektronikę trzeba będzie robić od początku i raczej na modułach wpinanych w płytę główną.

Cytat matwiej72:

Brawo za spostrzegawczość, pamiętam jak nie chciało mi się przekładać tych gniazd (a miałem je).

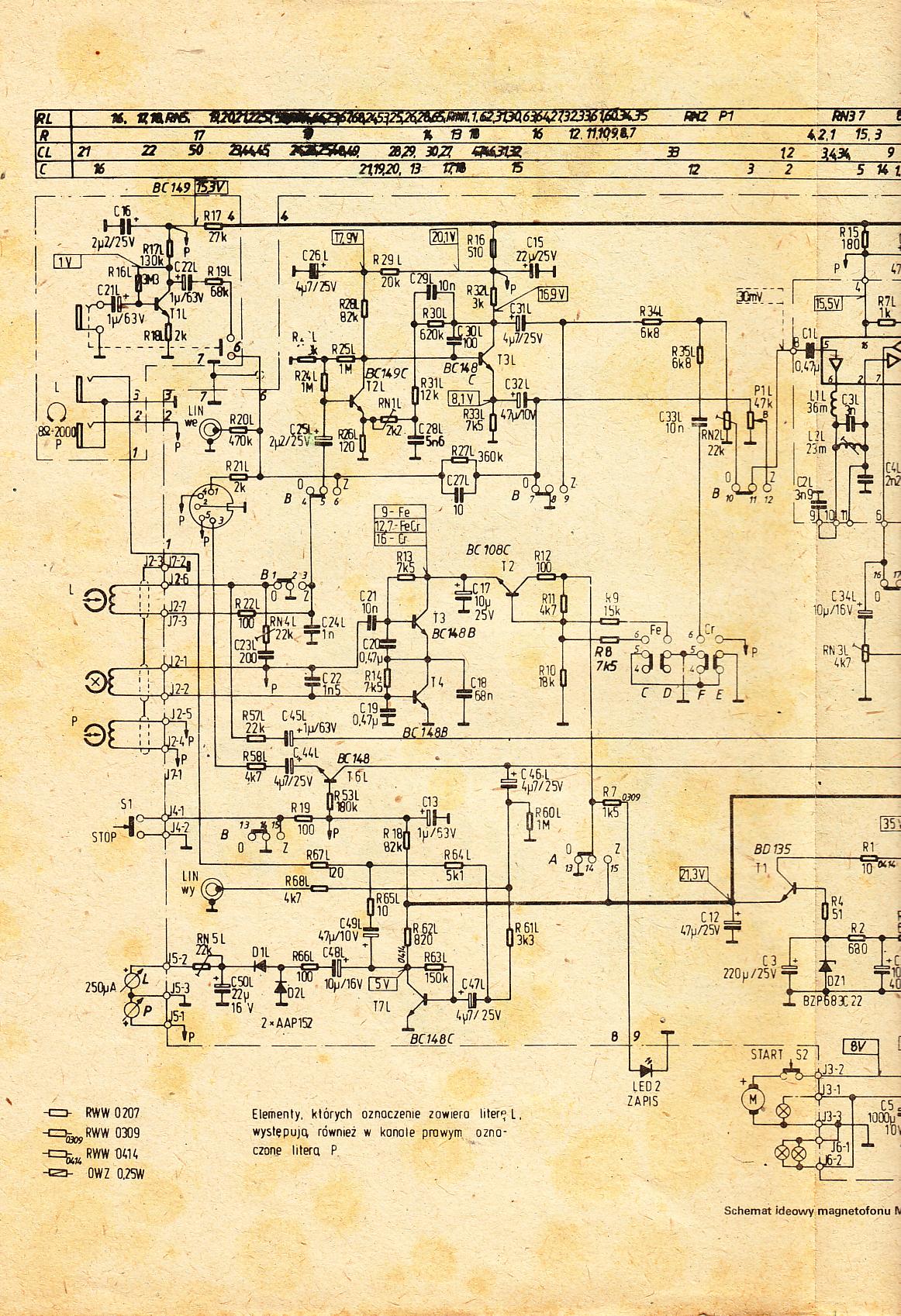

tu jeszcze mam takie foto schematu

Dzięki za schemat. Zwróć uwagę, że żarówka podświetlenia jest zasilana napięciem ujemnym, a w kratce "12V" brakuje minusa. Ta dioda do wskazówek była wlutowana odwrotnie, czyli dawała napięcie ujemne (żeby zrównoważyć obciążenie trafa, które do silników dawało jednopołówkowy "+" - chyba kolega Krecik o tym niedawno wspominał). Ale przy wskaźniku led-owym tu było już zasilanie dodatnie.

Cytat matwiej72:

M 8015...
Przy wykorzystaniu front panelu od m 3016 konieczna będzie zmiana szybki wskaźników (z cnrs na dolby) - może lepiej wykonać na tej bazie jeszcze fajniejszy unikat m 8016 ?

Można, żaden problem bo różnicy pomiędzy dolby a cnrs-em na słuch się nie wychwyci. Tylko będę musiał zamienić płyty główne, bo dolby mam w tym z led-ami, a cnrs-y w tym ze wskazówkami (przeflancowana z M8047 - opłaca się kupić całego decka niż pojedyncze części).
Jak zgrabnie i sprawnie skrócić ten panel od 3016 metodami domowymi?

W zasadzie to mi wyszedł M8043 a nie M8012, skoro mam płytę od M8041 z cnrs-2. "Plastikowego" M8012 nie było w ogóle (powinien mieć oznaczenie M8042), a więc alupanel do M8012 trzeba by wystrugać od początku.
