Gramofon G-601 Fs - serwisowanie
- Zaloguj Zarejestruj się by odpowiadać
Ten problem przezwyciężyłem i mam źródło na te wkręty z kamieniem. Element z gwintem jest dłuższy niż w oryginalnych i to jedyna różnica. Materiał i kształt kamienia jest identyczny. Mam możliwość dorabiania również nowych "szpilek z kołnierzem" które współpracują z kamieniem tworząc łożysko. Resztę elementów też dorabiam. Gdyby ktoś potrzebował części do naprawy ramion w G601A, Fonomasterze i "Danielu" nie ma problemu piszcie śmiało. W Danielu nie ma konieczności skracania części z gwintem do prawidłowego działania ale niestety w G601A i Fonomasterze już tak. Też mogę to zrobić mam do tego odpowiednie narzędzia...
Wystawiasz się gdzieś z tymi łożyskami?
Jak to wygląda cenowo za komplet trzech łożysk?
Ten problem przezwyciężyłem i mam źródło na te wkręty z kamieniem. Element z gwintem jest dłuższy niż w oryginalnych i to jedyna różnica. Materiał i kształt kamienia jest identyczny. Mam możliwość dorabiania również nowych "szpilek z kołnierzem" które współpracują z kamieniem tworząc łożysko. Resztę elementów też dorabiam. Gdyby ktoś potrzebował części do naprawy ramion w G601A, Fonomasterze i "Danielu" nie ma problemu piszcie śmiało. W Danielu nie ma konieczności skracania części z gwintem do prawidłowego działania ale niestety w G601A i Fonomasterze już tak. Też mogę to zrobić mam do tego odpowiednie narzędzia...
Wystawiasz się gdzieś z tymi łożyskami?
Jak to wygląda cenowo za komplet trzech łożysk?
Założę w tej sprawie post gdzie pokarzę co i jak. O cenach za poszczególne części też pomyślę.
Ustawienie ramienia w G601
W tym poście przedstawie krok po kroku jak prawidłowo ustawić ramię w naszym gramofonie.

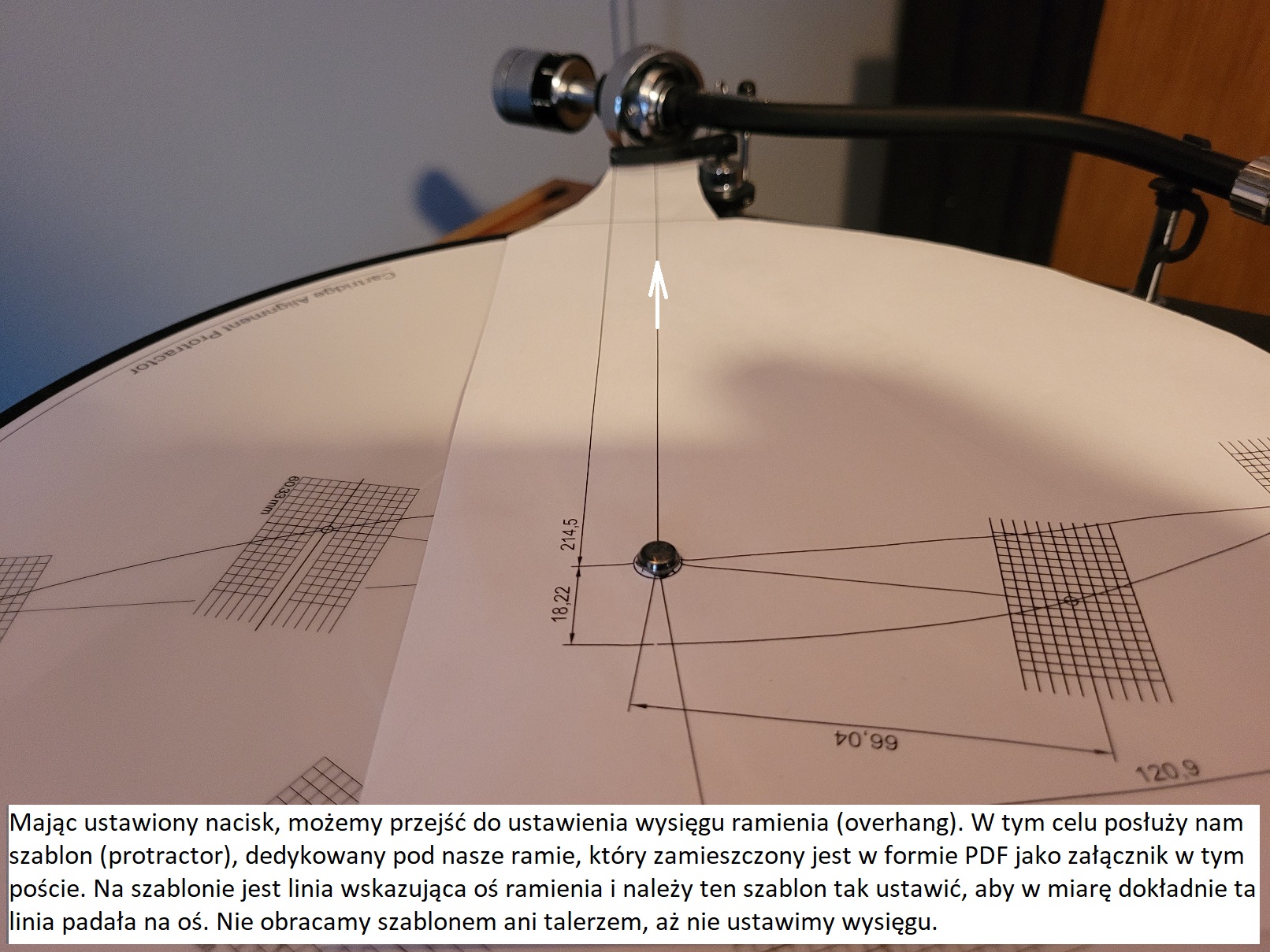

W załączeniu zamieściłem poprawiony plik PDF z krzywą Baerwalda dla naszego modelu z uwzględnieniem odległości między osią talerza i osią ramienia, która dla naszego gramofonu wynosi w przybliżeniu 214,5mm, ja przyjąłem 214mm.
Podczas drukowania należy ustawić arkusz papieru A4 oraz w ustawieniach wydruku zaznaczyć "faktyczny rozmiar", "rozmiar rzeczywisty" itp.

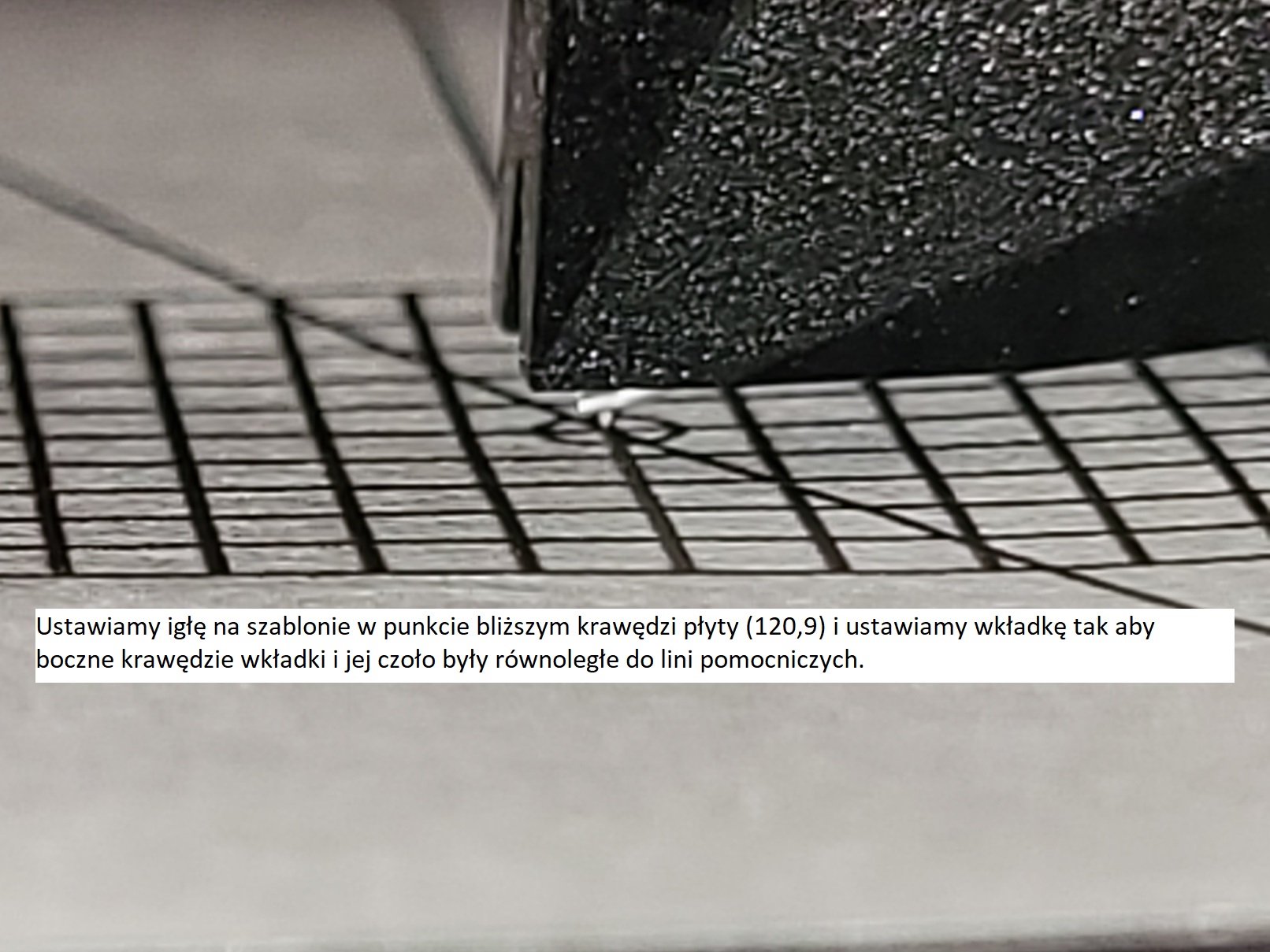

Podane są też wymiary i warto przed ustawieniem wkładki sprawdzić czy się one zgadzają. Przy ustawianiu ustawić linię, tak aby wskazywała oś ramienia.
Dla osób, które chcą bardziej zgłębić temat lub mają ochotę na stworzenie swojego protractora np do singli, to podsyłam link do kalkulatora
https://alignmentprotractor.com/arc-protractor-generator?table=C...
Może na początek kilka słów na temat szlifów igły.
Najbardziej popularny i zazwyczaj polecany na początek do gramofonów jest szlif sferyczny, który nie wymaga zbyt dużej wprawy jeżeli chodzi o ustawienie igły, można by rzec - jak go nie zamontujemy to praktycznie zagra tak samo.
Drugim rodzajem szlifów dla użytkowników średnio zaawansowanych jest polecany szlif eliptyczny. Ten szlif już wymaga w miarę poprawnego ustawienia wkładki w celu poprawnego odtwarzania.
Kolejnym rodzajem szlifów są szlify bardziej zaawansowane, takie jak shibata, micro line itp. Te szlify wymagają już dokładnego ustawienia wkładki w celu pełnego wykorzystania szlifu podczas odtwarzania.
Obrazek z wpisu #15 prawdopodobnie zawiera błąd. Powierzchnia styku zbocza ostrza o szlifie eliptycznym jest mniejsza niż ostrza o szlifie sferycznym, gdyż promień łuku przyległego do ścianki rowka jest mniejszy, co widać na rzucie osiowym w dolnej części obrazka (środkowy rzut). Tymczasem czerwone kreseczki sugerują coś odwrotnego.
Obrazek z wpisu #15 prawdopodobnie zawiera błąd. Powierzchnia styku zbocza ostrza o szlifie eliptycznym jest mniejsza niż ostrza o szlifie sferycznym, gdyż promień łuku przyległego do ścianki rowka jest mniejszy, co widać na rzucie osiowym w dolnej części obrazka (środkowy rzut). Tymczasem czerwone kreseczki sugerują coś odwrotnego.
Czerwone kreski są ok. Im lepszy szlif, tym większa długość styku w pionie, a mniejsza w poziomie, dlatego lepsze igły lepiej odczytują szczegóły. Igła sferyczna ryje wąski pasek w okolicy połowy głębokości rowka, ta o lepszym szlifie opiera się na szerszym pasie i mniej niszczy powierzchnię rowka.
Tyle tylko, że dyskusje o wysokich szlifach w przypadku tego gramofonu, to czyste s-f. Dopiero ramię jego następcy jest w stanie powalczyć z porządną wkładką, i to nie do końca, bo nie ma bardzo istotnej regulacji- azymutu.
Dopiero ramię jego następcy jest w stanie powalczyć z porządną wkładką
Które ramię masz na myśli?
nie ma bardzo istotnej regulacji- azymutu.
Azymutu? Czy może chodziło o kąt VTA/SRA?
@Krcik, to zdjęcie jest mocno poglądowe ale wrzuciłem jeszcze zdjęcie ze szlifami AT.
Słuszne pytanie z tym ramieniem. Przecież następca, czyli G-601A ma dokładnie takie samo jak G601f. Może Koledze porlick przypadkowo chodziło o gramofon G-600 https://unitraklub.pl/opis/3115 posiadający taki sam napęd idlerowy jak G-601f, lecz całkiem inne, wręcz prymitywne ramię?
Swoją drogą dziwne, że starsza wersja ma oznaczenie "f", a nowsza "A".












































Ten problem przezwyciężyłem i mam źródło na te wkręty z kamieniem. Element z gwintem jest dłuższy niż w oryginalnych i to jedyna różnica. Materiał i kształt kamienia jest identyczny. Mam możliwość dorabiania również nowych "szpilek z kołnierzem" które współpracują z kamieniem tworząc łożysko. Resztę elementów też dorabiam. Gdyby ktoś potrzebował części do naprawy ramion w G601A, Fonomasterze i "Danielu" nie ma problemu piszcie śmiało. W Danielu nie ma konieczności skracania części z gwintem do prawidłowego działania ale niestety w G601A i Fonomasterze już tak. Też mogę to zrobić mam do tego odpowiednie narzędzia...
