W temacie tym chciałbym zebrać - również z pomocą szanownych kolegów - różne metody generowania sygnałów do wyszukiwania usterek i testowania naprawianego sprzętu audio. I tych najprostszych metod i tych bardziej skomplikowanych.
Oto jedna z najprostszych i wydaje mi się jedna z najtańszych.

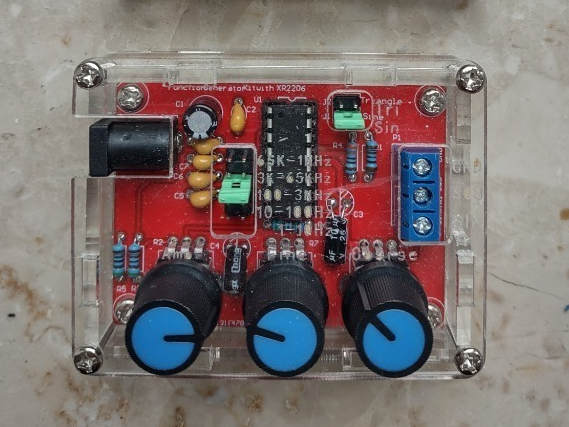

Kupiłem - abyście Wy nie musieli ;) - generatorek na XR2206 i do jego zasilania - akumulatorek 9V z USB C.
Zalety:
- zapłaciłem 7,5zł; akumulatorek 18zł
- coś tam generuje
- przenośne to jest
Wady:
- błąd konstrukcyjny - zwiększanie poziomu sygnału następuje przez obrót potencjometru w lewo - strasznie irytujące, od razu zamieniłem
- zbyt mała kontrola nad częstotliwością i napięciem wyjściowym
- sinus... hmm. tylko podobny
- składowa stała na wyjściu
Zastosowanie - chyba tylko jako 'piszczyk' w połączeniu np. ze słuchawką do znajdowania miejsca zaniku sygnału; dla osób, które okazjonalnie coś tam próbują naprawić.
Ja ostatnio złożyłem taki testerek. Super rzecz żeby na szybko coś sprawdzić.
https://www.youtube.com/watch?v=glg89Fcv308
Lepsze są na ICL8038, choć tam też sinus jest robiony z trójkąta.
8038 to jest typowy układ generatora, natomiast XR2206 to modulator z którego da się zrobić generator.
Ogólnie generatory funkcyjne oparte o integrator zawsze będą miały słabej jakości sinus.
Zopan PO-23 był trochę inaczej zrobiony bo to był generator RC generujący sinusa, z sinusa robili prostokąt, a z prostokąta trójkąt.
Ten generator miał znacznie lepszej jakości sinusa niż np. G-432.
Z chińczyków jest też cyfrowy którego kompletnie nie warto kupować:
https://pl.aliexpress.com/item/32882976794.html
Nie analizowałem nigdy schematu bo musiałbym go sobie zrysować, ale podejrzanie przypomina to ten projekt:
https://atmega32-avr.com/avr-dds-signal-generator-v2-0-using-atm...
To jest badziewie bo max częstotliwość to 65535Hz, czyli nieco ponad 65kHz, tyle że jako wzmacniacz wyjściowy pracuje LM358.
Ponadto jeśli ustawimy offset na 0V podczas pracy, to po wyłączeniu sygnału mamy ujemne DC na wyjściu. Jeśli zaś ustawimy offset tak aby było 0V w stanie spoczynku, to wówczas sygnał ma offset w stronę plusa.
Autor Ibrar Ayyub popełnił błąd konstrukcyjny i chiński generator też go posiada. :)
Inny problem to rozdzielczość 8 bitów co powoduje że widać schodki na każdym przebiegu ale w sumie poziom zniekształceń ma podobny do niewyregulowanego G-432, więc tragedii nie ma.
Podobno nie najgorszy jest ten:
https://pl.aliexpress.com/item/1005005520278651.html
Kolega to ma i jest zadowolony, ale ja go nigdy nie testowałem więc nie wiem co to jest warte.
Znam też ze dwie osoby zadowolone z tego typu generatora:
https://pl.aliexpress.com/item/1005005164607334.html
Ale także nie testowałem osobiście.
Ogólnie do zastosowań audio jeśli ktoś chce tanio, to niech kupi interfejs audio za 100-200zł i będzie miał dużo więcej niż generator.
Chińskimi wynalazkami wątpliwej jakości nie ma sensu sobie głowy zawracać.
Obrazka nie dałem.
