Czarny RMS 404 - Rewitalizacja, drobne naprawy.
- Zaloguj Zarejestruj się by odpowiadać
Witam!
Wreszcie znalazłem troszkę wolnego czasu na zajęcie się tym sprzętem.
Na pierwszy ogień poszedł magnetofon. Rozbiórka całego radia to kilka chwil.
Mam jednak pytania.
1. Na jakiej zasadzie działa zapalanie się konkretnej diody w mechanizmie?
Na stan aktualny działają te od pauzy i zapisu. Od odtwarzania nie świeci się wcale, a od stopu świeciła się bardzo słabo aż w końcu przestała działać :(.
2. Silnik gdy włączę magnetofon nie startuje, jak zakręcę kołem to rusza ale ma problem z mocą.
Podejrzewam zużyte szczotki lub ich brak, dodatkowo po pewnym czasie obroty spadają, lekkie puknięcie w puszkę poprawia na chwilę pracę silnika.
3. Jak założyć tę blachę z nakrętką kasującą luz koła zamachowego?
U mnie nie dość. że kolo jest bardzo blisko tej blachy to nie ma tego charakterystycznego stukania gdy poruszam kołem wzdłuż jego osi, przez co mam wrażenie że jest zbyt mocno ściśnięte. Dodatkowo blaszka nie jest równa względem koła. Patrząc na mechanizm od tylu, prawa strona koła jest kilka milimetrów dalej niż lewa strona.
4. Wiem że może to podchodzić pod tuning, ale co tam.
W miejsce żarówki od podświetlenia kasety wstawiłem czerwoną diodę COB.
Problem jest taki że po podłączeniu do sieci, led od razu świeci pomimo wyłączonego radia oraz magnetofonu.
Czy montaż rezystora załatwi sprawę?
Jeśli nie da się nic zrobić, powrócę do żarówki.
To by wyjaśniało czemu w każdym egzemplarzu jaki spotkałem ta żarówka jest spalona :)
Z tego co widzę na schemacie, diody funkcji mechanizmu zapalają się po przez styki ST1 i ST2, muszę je wypatrzeć w mechanizmie i przeczyścić bo zapewne poczerniały po tylu latach.
W wolnym czasie przyjrzę się silnikowi no i spróbuję założyć prawidłowo tą blachę trzymającą koło zamachowe.
Póki co dzięki za wskazówkę dot. podświetlenia kasety.
EDIT:
No dobra, wymieniłem silnik, bo oryginalny Silmy jest spalony :(
Wstawiłem Mabuchi EG530AD-2B i jest taki problem że okropnie sieje zakłóceniami i robi się mocno ciepły podczas odtwarzania.
Da się go wy filtrować? Przy starej Silmie jest kondensator 4n7 przylutowany do punktu "-" i "S". Jak go podłączyć do tego nowego silnika? Czy może szukać innego?

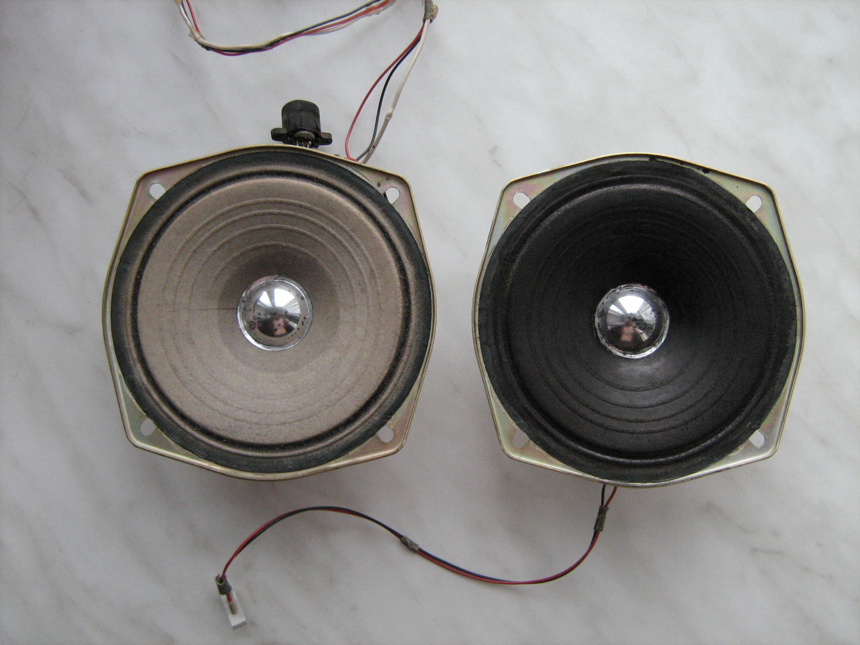

Ja tez głosniki tak odnawiam :) gróby, czarny flamaster
Ja malowałem tuszem do membran, flamaster to chyba nie to samo.
Pięknie, kolejna sztuka przetrwa :)
Ułamała się jedna blaszka przy zaginaniu osłon głośnika ? Szybka skali jakaś matowa, czy to wina fotki ?
Na szczęście żadna się nie ułamała :). Chyba u poprzedniego właściciela od nowości oświetlało go słońce, stąd pożółkła szybka, matowa nie jest.
Dodatkowo zmienię skalę od tunera, bo w tej co była, kompletnie wypłowiały czerwone nadruki z pasmem w metrach i skali LED.
Z tego co wiem podświetlenie kasety zapala się już po podliczeniu odbiornika do sieci, wiec montaż rezystora, ani powrót do żarówki nic nie zmieni.
