Przestrajanie Elizabeth Hi Fi
- Zaloguj Zarejestruj się by odpowiadać
Witam prosze o pomoc. Nie wiem jak mierzyc napiecie przestrajania. Jesli ktoś przestrajal taki odbiornik prosze o informacje.Pozdrawiam i z góry dziękuje za pomoc
https://botland.com.pl/mierniki-uniwersalne/991-miernik-uni-t-ut... taki posiadam miernik.
Wiem czym ustawic te 3v i 25v ale niewiem w ktorym miejscu mierzyc
Udalo się przestroić. Ładnie lapie stereo. Nie chce zakladac nowego tematu Niestety lewy kanal nie wydobywa sie z niego dzwiek . Miernikiem sprawdzilem napiecie na bezpieczniku jest takie same jak na prawym. Gdzie szukać problemu ?
Jest kompletna cisza, czy chociaż szum jakiś jest ? Potencjometr balansu rozumiem w pozycji środkowej.
Tak balans na 0 . Totalna cisza
Przyczyn może być sporo, spalona końcówka mocy, uszkodzony przedwzmacniacz, przełącznik, potencjometr siły głosu, balansu, jakiś urwany przewód. Trzeba po kolei eliminować poszczególne bloki. Zacznij od sprawdzenia gniazda słuchawkowego, czy jest przejście przez ten nieszczęsny styk w gnieździe słuchawkowym. Następnie końcówka mocy i po kolei cofaj się aż do dekodera stereo. Dobrze byłoby mieć jakiś najprostszy generatorek sinus do szukania gdzie jest dziura.
Moja metoda, wszystko mierzone względem chassis czyli masy:
1. Punkt 56 na płytce zasilacza - ustawiamy 25V.
2. Dla strojenia ręcznego (włączony UKF): ustawiamy na początek zakresu, miernik do suwaka potencjometru z linką. Potencjometrem VR3 ustawiamy napięcie 3V.
3. Dla programatora: włączamy U1 lub U2, miernik do odpowiedniego suwaka, ustawiamy potencjometr na minimum. Potencjometrem VR 5 ustawiamy napięcie 3V.
Mam wynotowane te rzeczy na swoim kompie ale system padł i nie mam dostępu. Jak zrobię to poprawię, jeśli coś pochrzaniłem i uzupełnię.

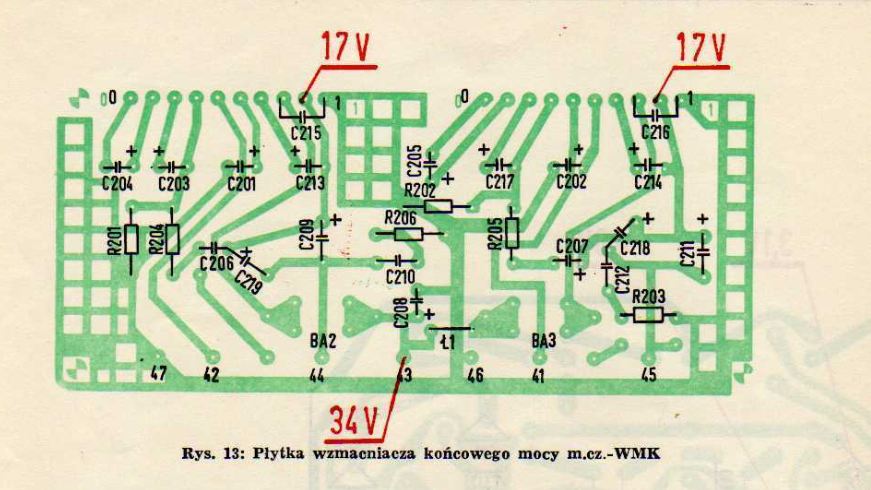

Jeżeli dobrze rozpoznałem to jest ta płytka. Musisz sprawdzić czy do kóncówki mocy dochodzi sygnał audio /nóżka numer 6 układu GML/ oraz jak wyglądają napięcia zasilające.Przypalony rezystor to R203 (10R) oczywiście trzeba go wymienić, sprawdź również C212.
Wpinasz się miernikiem np. na nóżkę opornika R22 (obojętnie którą) i mierzysz względem masy. Jaki miernik masz na pokładzie? Zbyt mała rezystancja wewnętrzną miernika (jeżeli to nie jest dziś typowe Rwew = 10 MOhm) będzie lekko fałszować pomiar (zaniżać wynik).
Na początku pasma ustawić 3V, na końcu pasma 25V i tyle.
