Witajcie,
zakupiłem jakiś czas temu wzmacniacz WSH-110 (111). Po wstępnych oględzinach i odsłuchu okazał się sprawny. Dłuższe słuchanie przyniosło wniosek, że niskie tony są jakieś puste, nieobecne. Sprawdziłem to programem Right Mark Audio Analyzer (układ: wyjście karty dźwiękowej komputera > wejście radiowe wzmacniacza > wyjście słuchawkowe wzmacniacza > wejście liniowe karty dźwiękowej) i wynik wyszedł jak na obrazku:
Zacząłem więc szukać, w którym miejscu pojawia się ta dziura. Bardzo dziwne wydawało się to, że oba kanały siadają w miarę równo, podejrzana była barwa dźwięku, ale tutaj nie spotkałem jeszcze tej anomalii. Dotarłem do bazy T211 (z niej sygnał pobierany prosto do karty dźwiękowej na oba kanały), a tam takie kwiatki:
Czyli dla odmiany siada góra pasma.
Wymieniłem C269, C275, C277 i C1 (problem pojawia się w obu kanałach, ale wziąłem do prób lewy), licząc, że coś to da, ale bezskutecznie.
Co trzeba jeszcze sprawdzić, wymienić? Czy przejmować się tym spadkiem w górze pasma, jeśli później nie jest on widoczny? A może gdzieś przy pomiarach robię błąd?
Dodam, że program wygląda na wiarygodny, dla porównania na obrazku niżej zmierzone w ten sam sposób pasmo przenoszenia Merkurego:
Tak. Nie sprawdzałem dla gramofonu magnetycznego, bo ma za dużą czułość, ale byłoby to samo (uwzględniając korekcję). Zresztą zauważ, że niskie tony obcina wzmacniacz, do pewnego momentu nie ma takich cyrków.
Przykładowo tutaj zmierzona baza T207:
----
Jak elementy (zwłaszcza kondensatory foliowe) w rejonie potencjometru od niskich?
Co masz na myśli?

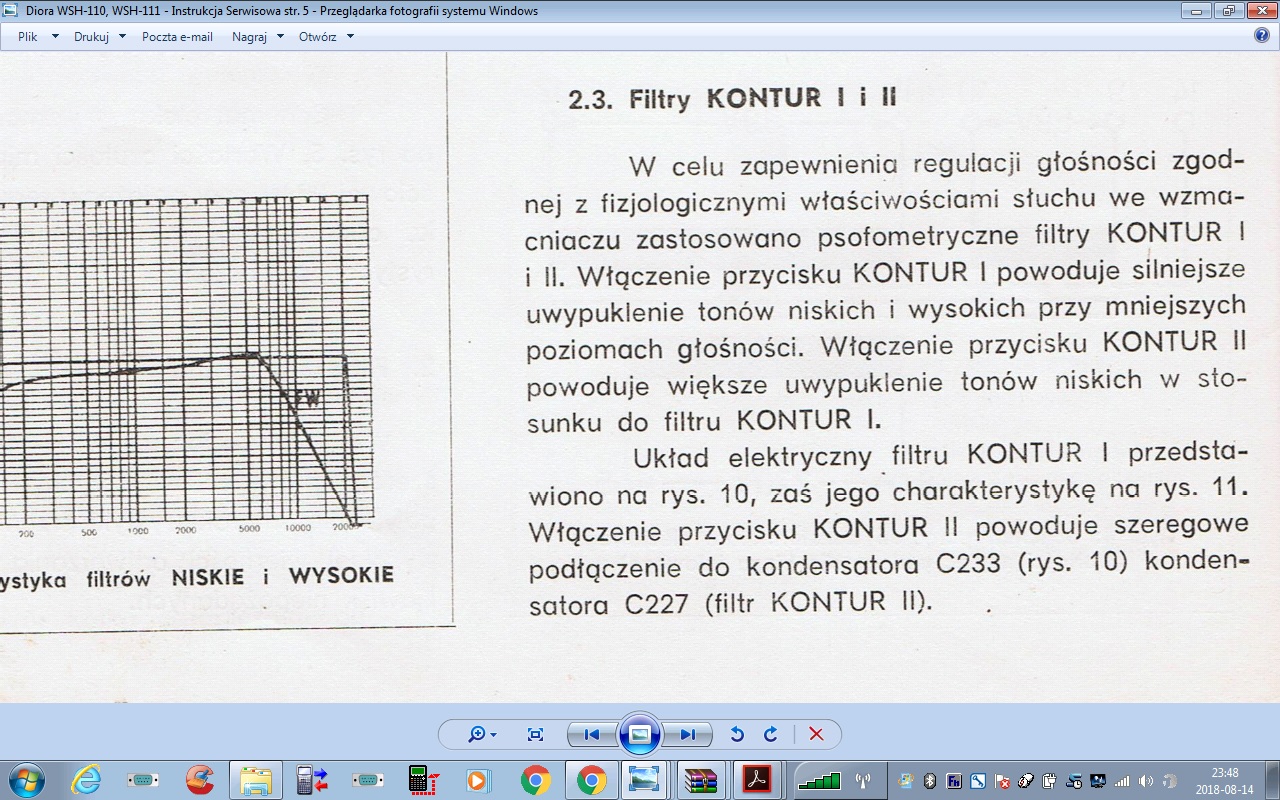

Gdzie tam masz o konturach? ;) To tylko filtry. Z początku myślałem, że jest jakoś włączony filtr niskich, ale wykresy (jak widać) tego nie potwierdziły. Mogę się jeszcze pokusić o wpuszczenie sygnału z komputera prosto na końcówkę, żeby zobaczyć, jak to będzie wyglądało...
Sygnałem z komputera nie stestujesz tego wzmacniacza. Wydaje mi się że ten typ tak ma, no i pytanie na jakich zestawach kolumn to testujesz bo jak mnniemam za "generator" robi komputer.
Na wcześniejszej wklejce widzisz charakterystykę i dla dołu faktycznie jest nieciekawa więc szału nie oczekuj.
O ile ten typ tak ma można pobawić się w wymianę kondensatorów na inne wartości ale jak pisałem wyżej-nie wiem jak to gra i jak grać powinno.

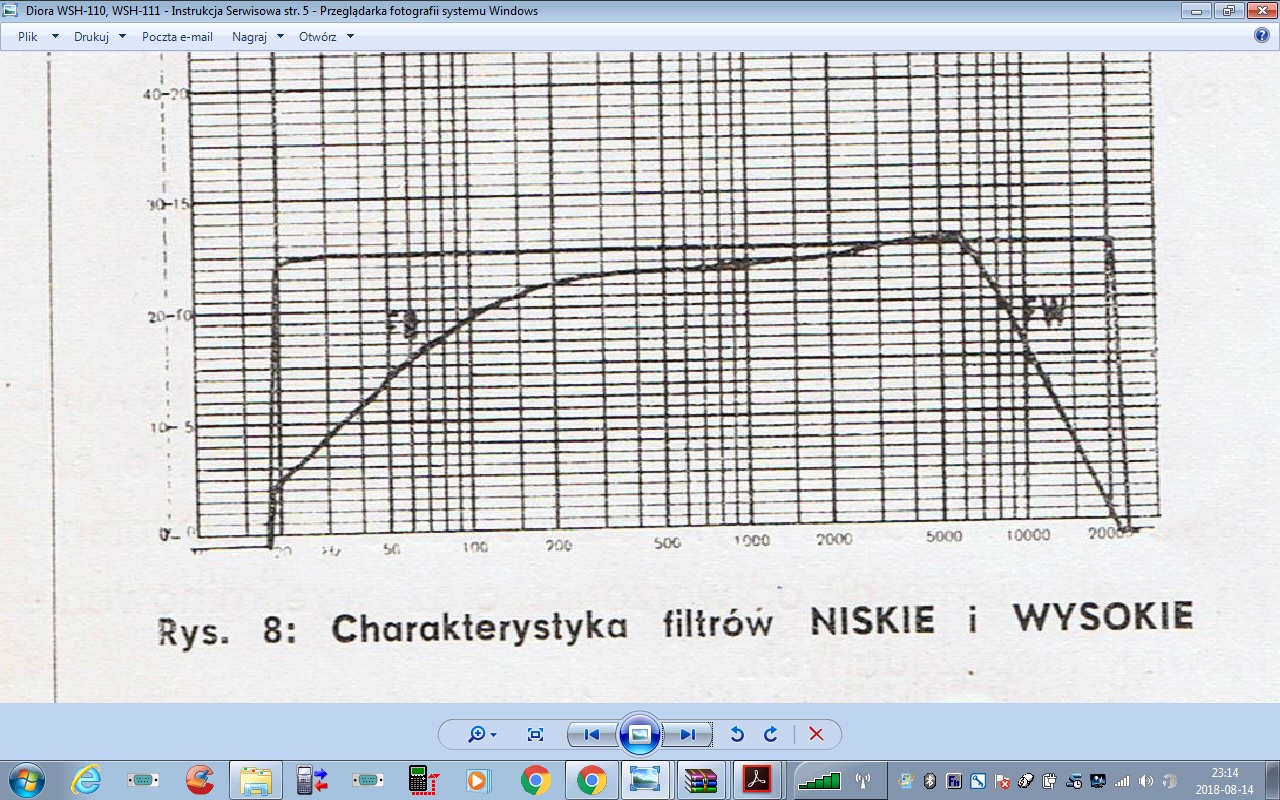

Przecież w poprzednim załączniku jest przedstawiona charakterystyka filtrów. Czyli pasmo przenoszenia zmasakrowane przez filtry niskich i wysokich częstotliwości. Nawet obok wykresu masz opis „FW” i „FN” - wiadomo, co to znaczy. Nie jest to natomiast wykres pasma przenoszenia tego wzmacniacza.
Opisz warunki pomiaru jakie miałeś gdy wyszła ta charakterystyka bo jak wzmacniacz brzmi poprawnie to może błąd tkwi w złym sposobie pomiaru.
Opisałem w pierwszym poście, jak to wygląda. Mogę jeszcze spróbować wpiąć się na wyjście głośnikowe z podłączonym głośnikiem.
Nie jestem natomiast w stanie powiedzieć, że wzmacniacz gra poprawnie. Wręcz przeciwnie - brzmienie wydaje się być krzykliwe, bas jest pusty, daleko wycofany, co by potwierdzało wykres i na odwrót.
Czy na czas pomiaru wyłączone miałeś wszystkie filtry i regulatory barwy ustawione w pozycjach środkowych ?
Nie podałeś żadnych danych o warunkach pamiaru.
1. Jaka jest impedancja wyjścia komputera?
2. Jaki masz poziom sygnału na wyjściu komputera?
3. Czy charakterystyka sygnału z komputera jest liniowa?
4. Czy wszystkie filtry są wyłączone a potencjometry barwy dźwięku (nie pokrętła) są w środkowych położeniach?
5. Jaka jest impedanca wejściowa analizatora?
- 1
- 2
- 3
- 4
- 5
- następna ›
- ostatnia »
Patrzyłeś czy sytuacja się powtarza na każdym źródle?
Jak elementy (zwłaszcza kondensatory foliowe) w rejonie potencjometru od niskich?
Nie mam tego modelu i nie wiem jak powinien brzmieć.A może ten typ tak ma?
