Safari 2a z plusem na masie
- Zaloguj Zarejestruj się by odpowiadać
Witam zakupiłem Radio safari 2a na naklejce pisze z plusem na masie, więc podłączam plus na masę. Żaróweczka się zapala i słyszałem szum wszystko trwało 2sek po tym wywaliło bezpiecznik 1.6a. Po czym rozpoznać ze to jest plus na masę. Ten największy kondensator elektrolityczny ma podłączony minus na masę, kabelkiem. Nie chcę spalić radia dlatego piszę bo może ktoś zmienił polaryzację. A może bezpiecznik stary.
http://mmdz.pl/wp-content/uploads/2018/03/instrukcja-Safari-2.pdf
Tu masz link do instrukcji obsługi
Nie wyprodukowali dwóch wersji z innymi tranzystorami, inaczej zasiloną całą elektroniką. Jeśli C235 ma minus na masie, to tak ma być, bez względu jak zasilone jest radio. Zmiana zasilania plus na masie na minus na masie polega z tego co pamiętam, na przelutowaniu kabelków wcześniej przed tym kondensatorem. Radio jest zasilane z minusem na masie, dla potrzeb podłączenia do samochodów z plusem na masie jest taka możliwość zmiany.
Nie wyprodukowali dwóch wersji z innymi tranzystorami, inaczej zasiloną całą elektroniką.
Tu masz wyciąg z instrukcji serwisowej.

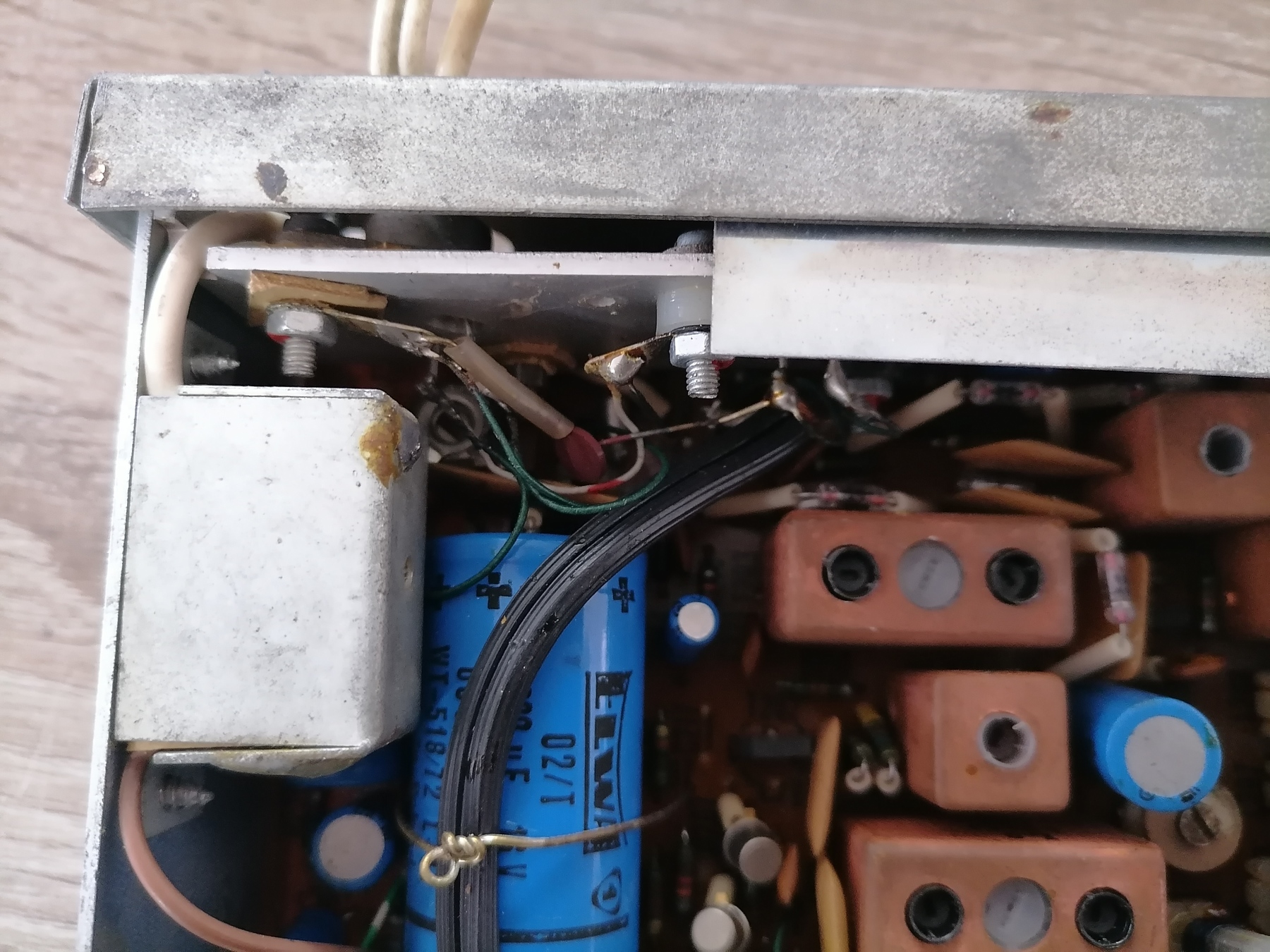

Daje zdjęcia radia w środku może będziecie coś widzieli czy to oryginał z plusem czy po przerubce z minusem na masie.
To nie ta puszka. Zauważ, że ta sekcja znajduje się za włącznikiem zasilania. Z tej puszki idzie brązowy kabelek, który jest podłączony do potencjometru sprzężonego z włącznikiem zasilania, z włącznika idzie zielonobiały kabelek i rezystor podłączony do żarówki podświetlenia skali. Szukaj w obrębie końca zielonobiałego kabelka.
https://unitraklub.pl/plik/3756#attachments
Tu jest serwisówka Safar 2A. Obejrzyj schemat i wszystko Ci się wyjaśni. Poza tym jest jeszcze w opisie co dodali a co usunęli przy poszczególnych wersjach. No i nieśmiertelne "Zmiany zastrzeżone"
Jaki masz model odbiornika? SMP 2012 czy 2013?
