Niesprawne radio Rapsodia 3201

Serwis

Zaloguj Zarejestruj się by odpowiadać

10 odpowiedzi [Ostatni post]

sob., 20/06/2026 - 22:02

Mortadelka

Punkty: 61

Posty: 10

W klubie od: 04/06/2024

Witam!
Przychodzę z problemem dotyczącym starego już radia lampowego Rapsodia 3201. Bowiem bowiem nie mam w nim dźwięku. Próbowałem już całkowitej wymiany kondensatorów papierowych (na foliowe) i testowania lamp wciąż to nic nie daje.
Odkryłem jednak z czasem kolejny problem. Bowiem na ważny kondensator elektrolitowy, osiowy znajdujący się na głównej płycie, nie dochodzi żadne napięcie mimo że powinno chyba ok 12-15v? I teraz myślę co może być problemem. Prostownik selenowy? Mały transformator? czy może co innego?

Na kondensator prąd idzie kablem by wejść do płyty, dla chętnych mi pomóc mogę zrobić zdjęcia wszystkich połączeń i dla dobra internetu rozesłać wszystko dalej.

Nie jestem profesjonalistą

ndz., 21/06/2026 - 00:31

sim

Punkty: 3056

Posty: 1428

W klubie od: 16/03/2018

Rapsodia 3201 - nie posiadam schematu.
Ale... Czy to radio ma UKF?
Być może jest to to samo co Światowid 3201, a wtedy schemat wygląda tak:

ndz., 21/06/2026 - 00:46

Mortadelka

Punkty: 61

Posty: 10

W klubie od: 04/06/2024

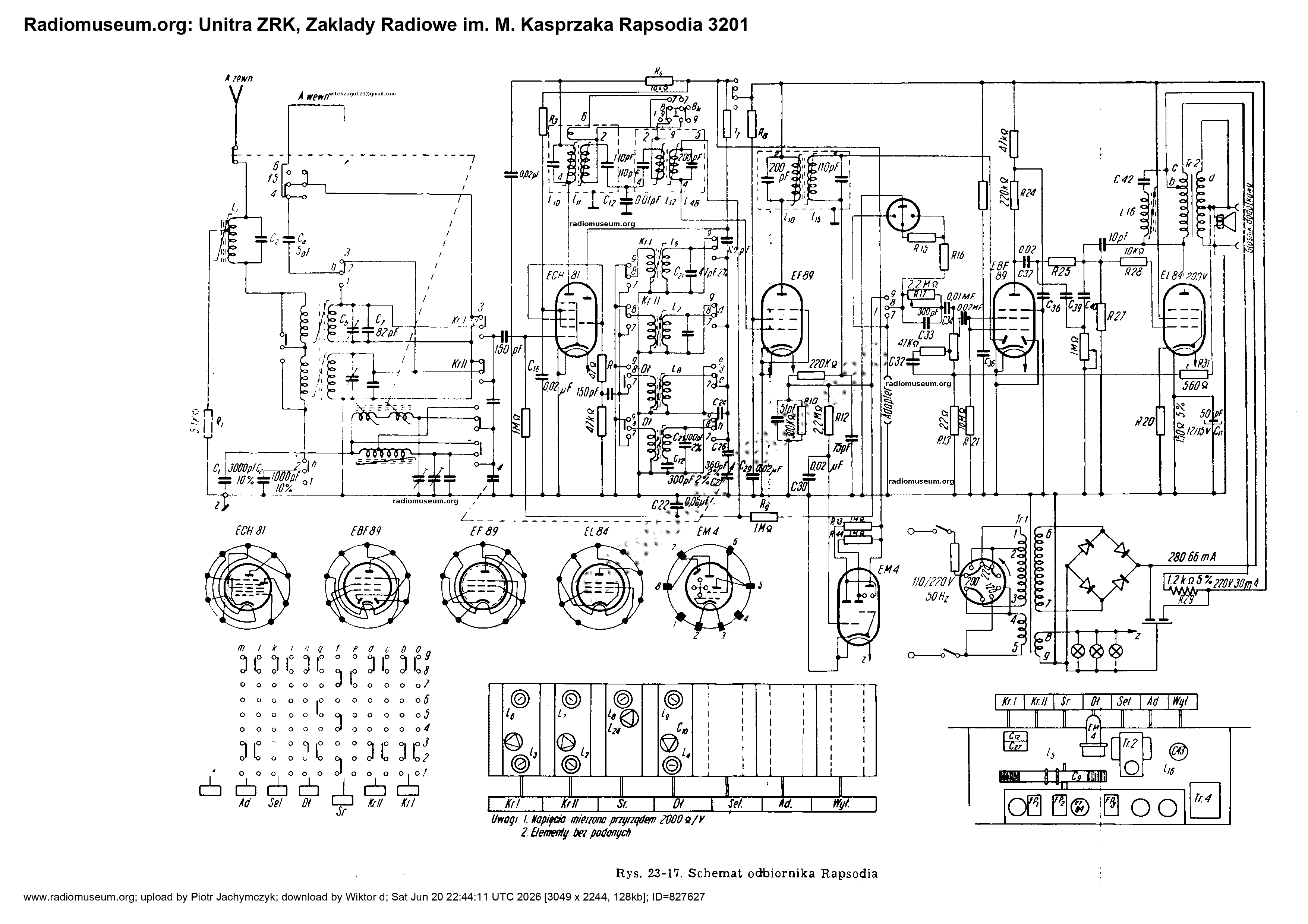

Schemat posiadam od radiomuseum.org. Radio nie ma UKF-a

Ostatnio edytowane przez Mortadelka.


Nie jestem profesjonalistą

ndz., 21/06/2026 - 01:31

sim

Punkty: 3056

Posty: 1428

W klubie od: 16/03/2018

Ten schemat zawiera przynajmniej jeden błąd ;) - C11 powinien być podłączony do katody EL84.
Ale skoro ten schemat jest to posprawdzaj zgodnie z nim 'przejścia' na 'sucho' czy też na 'zimno' czyli radio wyłączone z sieci.

ndz., 21/06/2026 - 11:44

Nigiri

Punkty: 3480

Posty: 1633

W klubie od: 06/02/2017

Widzę, że kilka było radioodbiorników o oznaczeniu 3201 np. Aida 3201.

Sprawdzałeś chociażby takie podstawy jak sprawność samego głośnika?

Poprzez elektrolit masz na myśli C11 przy EL84? Jak masz schemat to postaraj się opisywać elementy zgodnie z oznaczeniami?

Jestem serwisantem, nie wymieniaczem.

ndz., 21/06/2026 - 12:33

Mortadelka

Punkty: 61

Posty: 10

W klubie od: 04/06/2024

Sprawdzałem głośniki z sposób archaiczny z baterią i okazały sprawność. Co do kondensatora mierzyłem C11 przy EL84 czyli 50 mikro faradów 12/15V.

Nie jestem profesjonalistą

pon., 22/06/2026 - 20:13

Artur K.

Punkty: 1670

Posty: 814

W klubie od: 08/06/2021

Zacznij od początku.

Żarówki podświetlania skali świecą? Napięcie anodowe jest?

pon., 22/06/2026 - 20:21

Nigiri

Punkty: 3480

Posty: 1633

W klubie od: 06/02/2017

Ja sam nie jestem specjalistą od wzmacniaczy lampowych, ale wydaje mi się, że jest błąd na tym schemacie. Kondensator C11 jest równolegle podłączony do zwory? Jak już to raczej powinien być równolegle do R20.

Jestem serwisantem, nie wymieniaczem.

pon., 22/06/2026 - 20:35

Artur K.

Punkty: 1670

Posty: 814

W klubie od: 08/06/2021

Tak, C11 powinien być podłączony równolegle do R20.
Ktoś nie na tej linii zakończył rysowanie i postawił węzeł.

Tyle że to raczej nie ma znaczenia, bo w układzie prawie na pewno jest dobrze.

pon., 22/06/2026 - 21:31

hasp

Punkty: 426

Posty: 58

W klubie od: 01/12/2008

Były dwie Rapsodie. Schemat wcześniejszej załączony przez autora. Omawiany kondensator ma numer C44, C11 znajduje się w obwodach wejściowych. Rapsodia nowsza to Rapsodia 61 i jej schemat jest identyczny jak Aidy 3201.

Ostatnio edytowane przez hasp.

wt., 23/06/2026 - 18:15

#10

Mortadelka

Punkty: 61

Posty: 10

W klubie od: 04/06/2024

Cytat Artur K.:
Zacznij od początku.

Żarówki podświetlania skali świecą? Napięcie anodowe jest?

Tak, świecą (mimo że się raz odczepiły kable). Tak samo lampy się zarzą. rzezczy z poziomu płyty sprawdziłem w 90%, więc sądze że muszę szukać w selenie albo ostatecznie w samych lampach..

Nie jestem profesjonalistą
