rms 404 cisza z magnetofonu
- Zaloguj Zarejestruj się by odpowiadać
Gdy magnetofon nie odtwarza kasety, to gdy go przełączysz na SEN to się wyłącza, to jak jest w moim.
Jak odtwarza kasetę to gdy zmienisz położenie wajchy na sen to nie powinien się wyłączać. Za to odpowiada też element ST2 który steruje też diodami PLAY i STOP/Kaseta.
Ja bym sprawdził sam przełącznik Magn. SEN możliwe że nie zwiera odpowiednich styków i dlatego magnetofon się wyłącza nawet podczas odtwarzania kasety.
Niestety tak jest ze kaseta jest odtwarzana gra radio i daje sen - i wszystko milknie..
sam styk st2 działa prawidłowo bo wycisza radio gdy zadziała autostop i zmienia wyłącza diodę play i zapala stop.
Jakiś pomysł z wyciszaniem podczas przewijania ? z tego co wiem odpowiada za
to ten tranzystor który jest przylutowany na "pajaka" do ekaranu (masy) płyty głównej i połączony przez rezystor z płytką led nad przełącznikami play itp..
ktoś wie co to za tranzystor i gdzie jest na schemacie ? moj ma zatarte oznaczenia..
Tak by się ktoś zastanawiał co to jest KC239 to jest to to samo co BC239,lub jak kto woli BC109( obudowa metal) albo 149 (obudowa TM1 plastic) albo BC539 ( różnica numeru i daty produkcji)
Tyle - pozdrawiam.
Problem z brakiem wyciszania podczas przewijania rozwiązany.. pomiędzy styk st2 podwinął się przewód od żarówki - i opuszczenie sanek tylko o trochę nie rozwierało styku. Przy wciśnięciu stop ten temat nie występował.
Problem z niedziałającą funkcją sen nadal pozostał

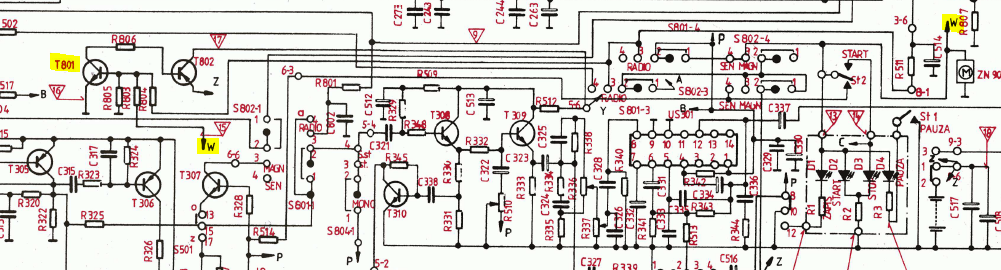

sprawdziłem przełączniki radia i magnetofonu przewodzą, sprawdziłem tranzystory T801 i 802 na płytce przełączników są ok..
nie mam już pojęcia czemu silnik gaśnie ? może jest przylutowane w złym miejscu ?
patrząc na ten zawiły schemat dochodzę do wniosku że musza być dwie linie zasilania.. jedna po przełaczniku a druga po styku st2.
musi to być zależne od t801 i t802
co sądzicie ?
b slaby ten schemat te litereow przeniesienia mocno utrudniają analize.
Temat braku dźwięku rozwiązany
Przemierzyłem wszystkie kabel od przełączników - ok
Przeszedłem całą drogę przez isostaty z/o i isostaty funkcji - ok
Po pomiarach tranzystorów okazało się ze nie ma zasilania w całym tym obrębie.
Winne były rezystory R506 i R508 - które były w okolicy kondensatorów 470uf ( C510 C511 C507)
Podczas wymiany tych kondensatorów zauważyłem że jedna noga c 511 jest przegniata.. całość była zapaćkana klejem ( trzymał kondensatory) - zbagatelizowałem to. Wymieniłem kondensatory... a okazało się że ten nalot został zalany elektrolitem z tej kulawej Elwy i to on przeżarł R506.. ale w taki sposób że nie było widać nic podejrzanego.
nic - naprawione! dźwięk jest!
ale funkcja SEN nie działa nadal.. sugestie ?
