Nie wiem ale zapytam, to się dowiem.
- Zaloguj Zarejestruj się by odpowiadać
@geelo
Wejście/Wyjście magnetofonowe w Radmorze jest oryginalne czyli DIN-5. Co miałoby nie pasować? Przecież mam przewód magnetofonowy z jednej strony zakończony wtykiem DIN-5 (wszystkie piny obsadzone) a z drugiej czterema wtykami RCA (chinch) i taki przewód działa w obie strony prawidłowo i dla nagrywania i dla odtwarzania. Sprawdzone na różnych magnetofonach z wejściami RCA. Poza tym są przecież normalnie działające przejściówki DIN-5 - RCA.
Próbowałeś nagrywać podłączając magnetofon do wyjścia słuchawkowego?
Jaki to model Teac`a?A wiesz, że nie podłączałem do wyjścia słuchawkowego. Nie mam akurat odpowiedniego przewodu ani przejściówki. TEAC to ten przeciętny, ale całkowicie mnie zadowalający współcześnie produkowany W-1200.
Po prostu poziom sygnału wyjścia din magnetofon jest za niski - 30mV czy coś w tym stylu. A wejście rca potrzebuje 0,5-0,7V i dlatego to nie może pasować. Jakbyś podłączył wyjście din R5102 z wejściem din magnetofonu to by pasowało, ale pewnie ten teac ma tylko gniazda rca.
Wejście/Wyjście magnetofonowe w Radmorze jest oryginalne czyli DIN-5. Co miałoby nie pasować? Przecież mam przewód magnetofonowy z jednej strony zakończony wtykiem DIN-5 (wszystkie piny obsadzone) a z drugiej czterema wtykami RCA (chinch) i taki przewód działa w obie strony prawidłowo i dla nagrywania i dla odtwarzania. Sprawdzone na różnych magnetofonach z wejściami RCA. Poza tym są przecież normalnie działające przejściówki DIN-5 - RCA.
Nigdy nie miałem do czynienia z Radmorem, ale z ciekawości rzuciłem okiem na schemat. Sygnał do nagrywania wychodzi (poprzez opornik 2.2 M) z wyjścia przedwzmacniacza sumującego, które to wyjście też jest podłączone do potencjometru wzmocnienia. Nie wiem dlaczego w Radmorze wybrali takie rozwiązanie. W wielu wzmacniaczach z którymi miałem do czynienia sygnał do nagrywania wychodzi z przełącznika wyboru źródła i jest to praktycznie sygnał prosto z danego źródła (oprócz wejścia gramofonowego, które najpierw jest podłączone do wzmacniacza korekcyjnego). Co ciekawe, że w takim rozwiązaniu można nagrywać bez załączonego wzmacniacza. Oczywiście oprócz gramofonu. Możesz się pobawić i zobaczyć czy zmiana tego rezystora poprawi ten sygnał. Ja bym osobiście wziął sygnał do nagrywania z wejścia przedwzmacniacza sumującego poprzez mniejszy opornik np. 2.2 K
Bo taki ma być poziom sygnału na wyjściu din. Jakby to było rca to ten rezystor był rzędu 4.7-10k. To o czym piszesz że można nagrywać bez włączonego wzmacniacza jest np. w PW9010/13.
Nie wystarczy tych rezystorów na wyjściu usunąć? Mam dokładnie ten sam problem z pw9014 i patrząc na schemat to wyjście din ma takie rezystory, a przy chinch są one pominięte.
Na pytanie czy nie mogę po prostu podłączyć pod chinch, odpowiedź brzmi nie, bo nie da się nagrywać z tape 1 na 2. Tylko da się z 2 na 1. Po za tym nie mam tylu kabli chinch. Same din i chinch na din.
Bo taki ma być poziom sygnału na wyjściu din. Jakby to było rca to ten rezystor był rzędu 4.7-10k. To o czym piszesz że można nagrywać bez włączonego wzmacniacza jest np. w PW9010/13.

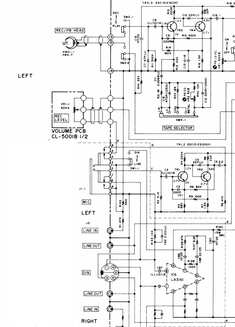

To by się zgadzało. Typowy japoński magnetofon, który ma wejścia/wyjścia RCA i DIN ma wbudowany układ wzmacniający dla wejścia DIN, czyli „oczekuje”, że sygnał DIN jest sporo słabszy niż RCA. Jak to widać na kawałku schematu.
@paulus:
chyba najlepiej dołóż sobie drugie wyjście DIN z Radmora, ale z opornikami 10k a nie 2M2. Sygnał weź sprzed tych 2M2. Ponowne wzmacnianie sygnału osłabionego odłożeniem napięcia na oporności tych 2M2 jest możliwe, ale zwiększy Ci szumy i teoretycznie zniekształcenia też.
Ile musisz dać wysterowania na suwakach w ZK246 nagrywając z Radmora ? Tak z grubsza, geometrycznie.
@Krecik

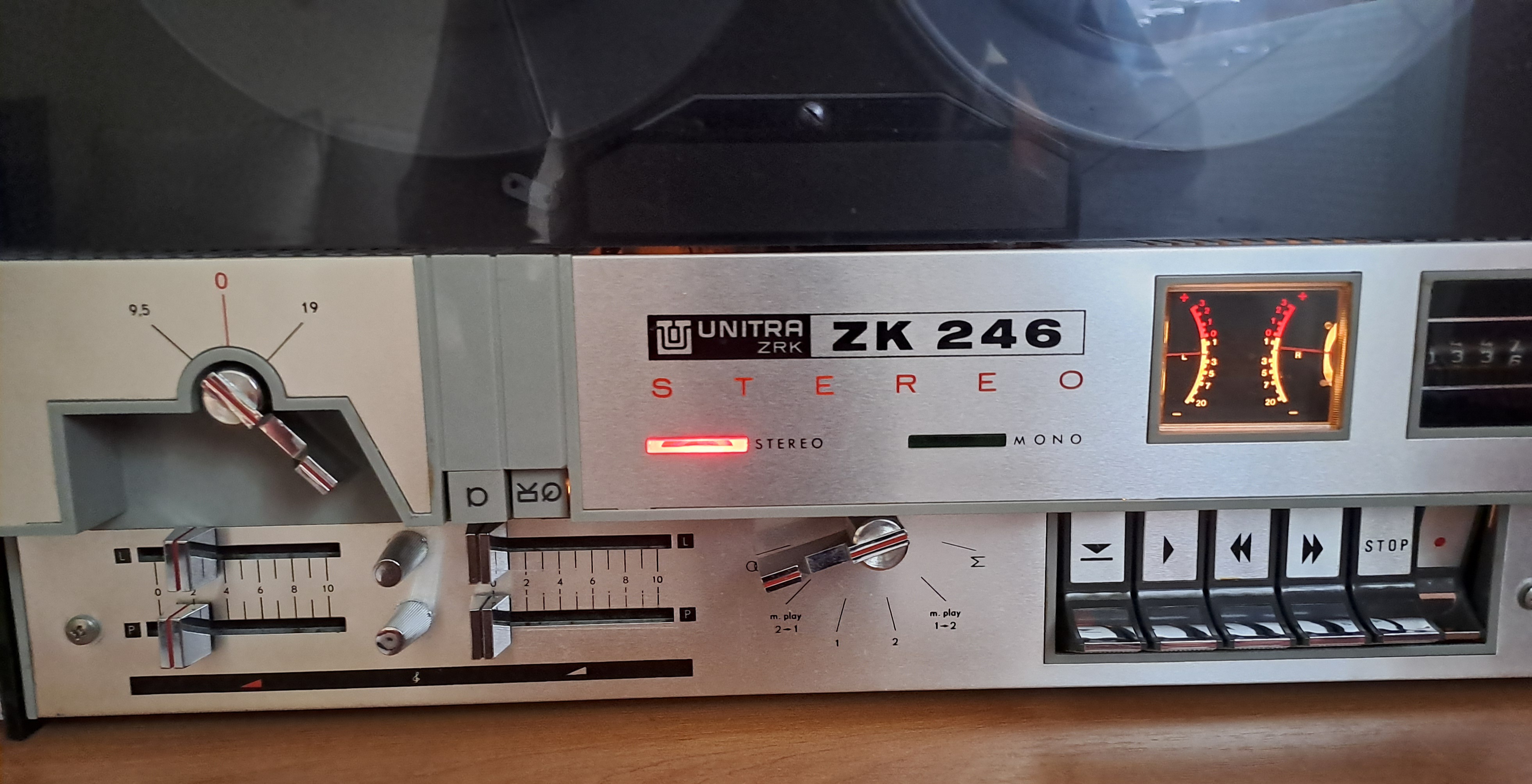

Zdjęcia na szybko. Sygnał z PR III.
Na kasetowym to maksymalny poziom wysterowania.
Cytat Wally:
"Sygnał do nagrywania wychodzi (poprzez opornik 2.2 M) z wyjścia przedwzmacniacza sumującego, które to wyjście też jest podłączone do potencjometru wzmocnienia."
Jak to rozumieć? Poziom głośności Radmora przecież nie ma wpływu na poziom sygnału na wyjściu do nagrywania. Generalnie na kwestiach technicznych znam się słabo - stąd pytanie.
Cytat Wally:
"Sygnał do nagrywania wychodzi (poprzez opornik 2.2 M) z wyjścia przedwzmacniacza sumującego, które to wyjście też jest podłączone do potencjometru wzmocnienia."
Jak to rozumieć? Poziom głośności Radmora przecież nie ma wpływu na poziom sygnału na wyjściu do nagrywania. Generalnie na kwestiach technicznych znam się słabo - stąd pytanie.
To sygnał idący równolegle na tor wejściowy audio Radmora. Rezystory dla gniazda din są włączone przed potencjometry wzmocnienia i regulację barwy dźwięku.
Magnetofon szpulowy spokojnie wysterujesz dlatego, że wejście "radiowe" jest bardzo czułe, nawet czulsze od mikrofonowego.
• mikrofon - 2 × /0,3÷35/ mV; 3 kOhm
• radio - 2 × /0,1÷3/ mV/kOhm; 40 kOhm
Takie wtedy standardy DIN obowiązywały.
Ja bym sobie zrobił przełącznik na tylnej ściance Radmora zwierający te rezystory 2,2M.
@Krecik
Zdjęcia na szybko. Sygnał z PR III.
Na kasetowym to maksymalny poziom wysterowania.Cytat Wally:
"Sygnał do nagrywania wychodzi (poprzez opornik 2.2 M) z wyjścia przedwzmacniacza sumującego, które to wyjście też jest podłączone do potencjometru wzmocnienia."
Jak to rozumieć? Poziom głośności Radmora przecież nie ma wpływu na poziom sygnału na wyjściu do nagrywania. Generalnie na kwestiach technicznych znam się słabo - stąd pytanie.
Problem jest w tym, że z R5102 nie ma wyjścia "line", które podaje sygnał rzędu 0,5V, a jest tylko wyjście din podające sygnał z wejścia na potencjometr głośności. Na allegro jest zmodernizowana listwa do R5102 za 200zł z gniazdami RCA. Na schemacie namalowałem jak należałoby podłączyć gniazdo "line out" RCA już "po korektorze". Można też "przed korektorem", czyli od razu z wyjścia przełącznika wejść (styk "B" na schemacie).
Na zielono zaznaczyłem skąd sygnał wychodzi do gniazda din i co go tłumi.
