Nie wiem ale zapytam, to się dowiem.

Kupiłem sobie zg30c115 i mam pytanko, od kiedy Tonsil mniej więcej montował w nich zwrotnice 30C11-8? I przy okazji drugie pytanie w jakim przedziale lat Tonsil wrzucał do zwrotnic bipolarne Elwy?

Ten strzelający-odstrajający się AT udało mi się tak zestroić jakimś fuksem, że na kawałku przewodu wskazówka poziomu jest na najsilniejszych stacjach na 8-10 na wskaźniku jak nic się nie dzieje, czyli jak nie strzela. Zamontowałem w przestrajanych cewkach L1/4/5 ciut dłuższe rdzenie - może to coś zmieniło, nie wiem (oryginalne mają 8mm długości, te ciut dłuższe mają 9,8 mm - kupiłem je do R5412). Wszystko ładnie chodzi - afc, fm mute i nawet chyba nie odstraja się (jeszcze to sprawdzę przy dłuższej pracy). Uspokoił się sam z siebie - przelutowałem połączenia ale i tak strzelał. I po kolejnym włączeniu przestał, UL1550 jeszcze nie wymieniałem a mam już "nówki" na podmianę. Podłączałem oscyloskop pod zasilanie warikapów, ale nic nie zobaczyłem czyli dalej nie wiem co jest przyczyną tego "strzelającego odstrajania".

Cytat D.:

Cytat Galad:

Kupiłem sobie zg30c115 i mam pytanko, od kiedy Tonsil mniej więcej montował w nich zwrotnice 30C11-8? I przy okazji drugie pytanie w jakim przedziale lat Tonsil wrzucał do zwrotnic bipolarne Elwy?

Na pewno od końca lat 70, bo w ZG15C trafiały się srebrne bipolarne Elwy.
Jeszcze w Space 86 do końca lat 80 można było takie zobaczyć.

Uważam jednak, że dobór kondensatorów do zwrotnicy był bardziej na zasadzie "co akurat jest w magazynie" bo w kolumnach niewysokiej klasy można trafić oba rodzaje.

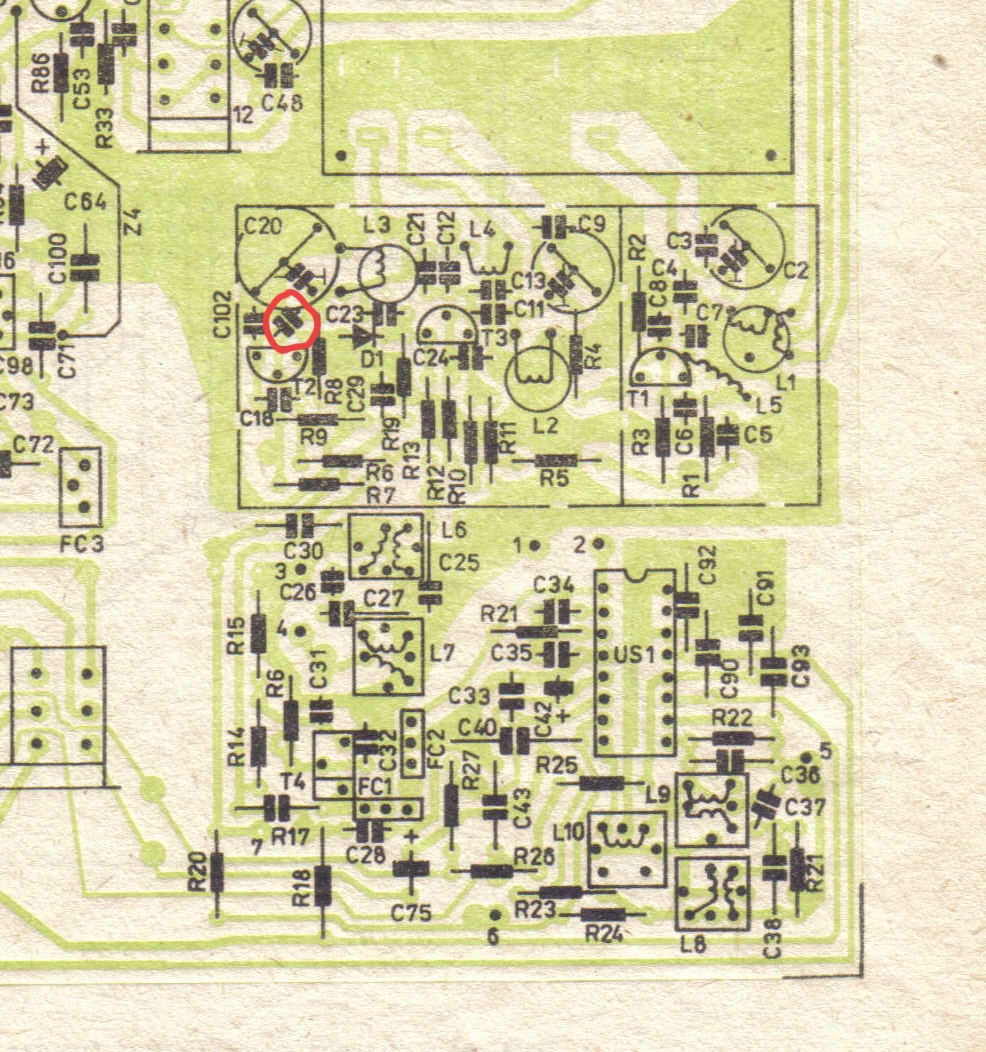

Pytanie do kolegów w temacie przestrojenia AS 254. Gdzie do licha jest kondensator C17 na tej płytce? Za cholerę nie mogę go znaleźć mimo iż jest wykazywany w schemacie to nie ma go na załączonym rysunku?

Cytat:

II krok

- zmieniać C17 z 2,2pF na 3,9pF - bo pasmo 87,5MHz - 108MHz nie pokrywa w pełni skali. W razie problemów z heterodyną kondensator C23 wymienić na 2,2pF.
