Proste pytanie - czy taki zestaw istniał ?
Przesłanki są trzy.

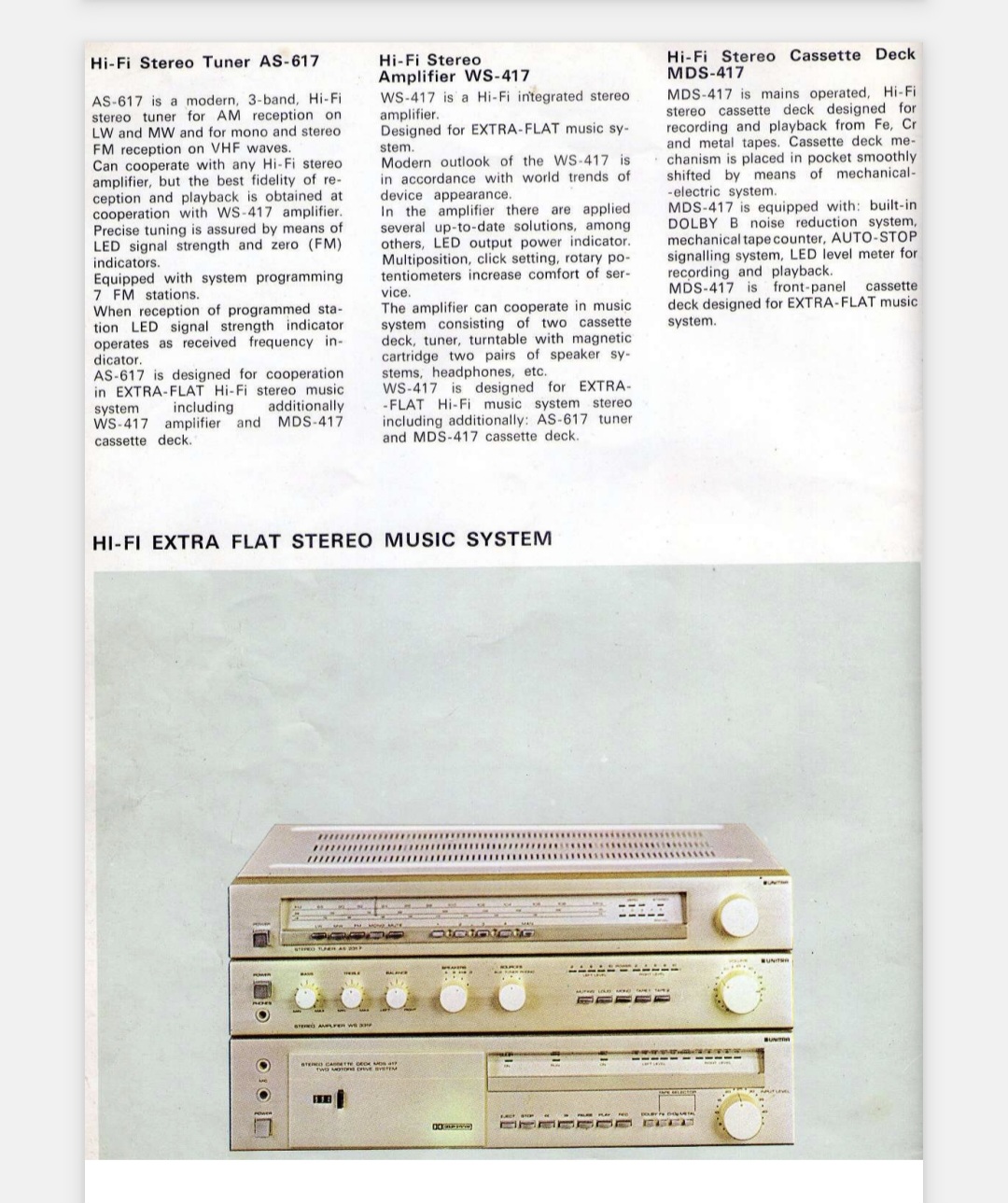

Pierwsza - zdjęcie z jakiegoś folderu reklamowego - niestety nie dysponuję skanem całej strony ani tym folderem - przedstawiające wieżę składającą się z trzech elementów: magnetofonu MDS 417, wzmacniacza WS 331F oraz tunera AS 231F.
Druga - tutaj na UK jest zamieszczona tabela zestawów wieżowych, i w niej również występuje zestaw 031, składający się właśnie z elementów o oznaczeniach jak wyżej.
Trzecia - kilka ładnych lat temu na Elektrodzie pojawił się temat dotyczący wzmacniacza WS 331F właśnie. Ostatecznie uznano go tam za samoróbkę. Jednak zdjęcie wnętrzności bardzo przypomina pozostałe diorowskie WSy. Zewnętrznie jest nieco inny niż ten z folderu, jednak nie sposób nie dostrzec podobieństwa.
Wątpliwości:
- ciężko znaleźć jakiekolwiek informacje na temat tunera AS231F, raz tylko gdzieś widziałem (też chyba na Elektrodzie) stwierdzenie, że płyta główna któregoś tunera jest podobna do AS 231;
- dlaczego do tego zestawu dołączono magnetofon MDS 417, skoro już w produkcji były 418, poza tym jeśli to miał być zestaw, to powinno też się zgadzać oznaczenie numerowe modelu, np. MDS 131F. Poza tym magnetofon z folderu ma białą "skalę", podobnie jak tuner, a normalne MDSy 417 mają ciemną.

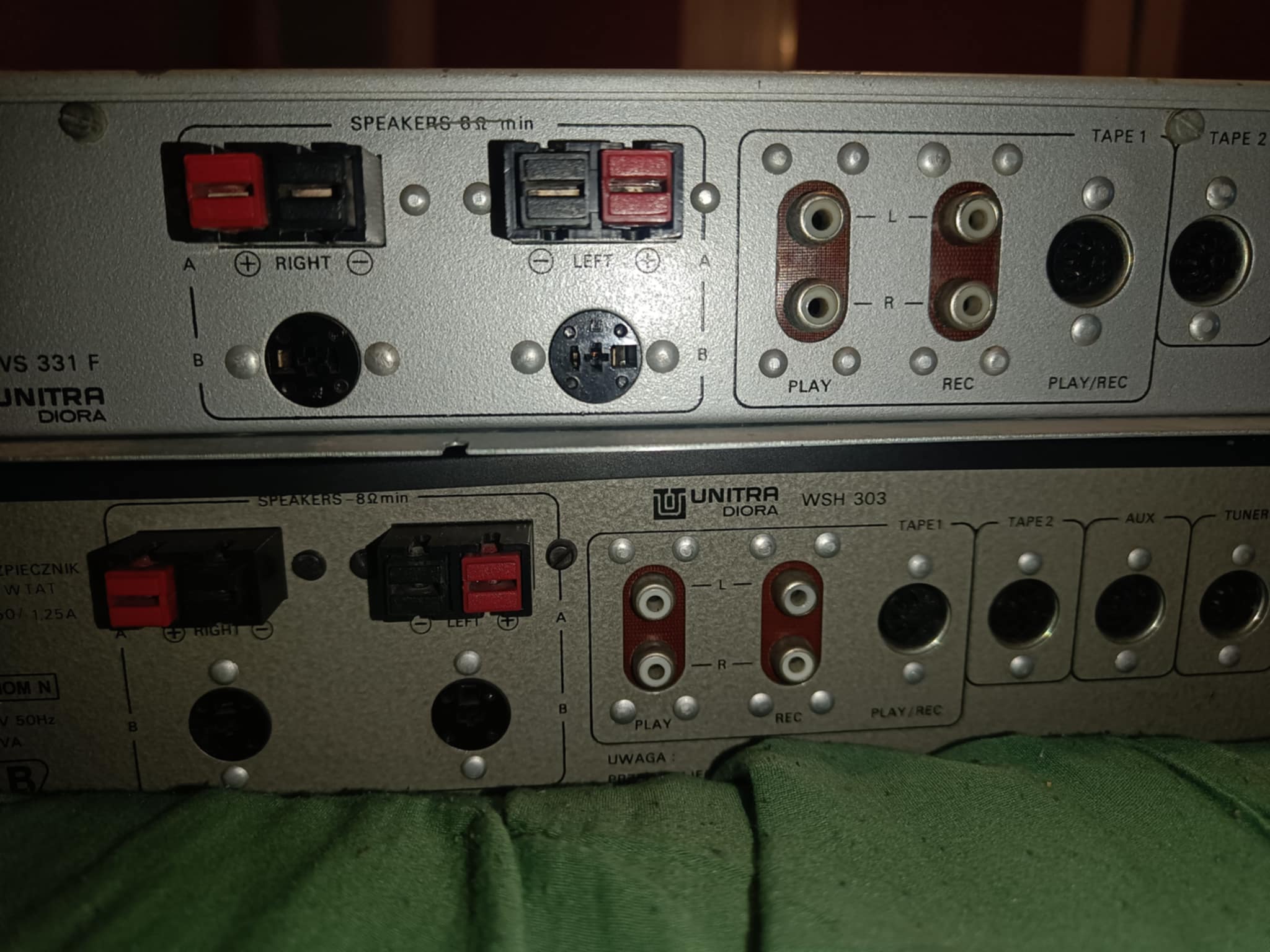

Załączam zdjęcia folderu oraz tego WS 331F z tematu z Elektrody.
Może ktoś ma więcej informacji na temat tego zestawu, albo nawet zdjęcia, i zechce się podzielić ?
Podobno wieża była wykonana w przynajmniej 6 kompletach. Na tylnych ściankach wzmacniaczy były karteczki z kolejnymi numerami egzemplarza od 001 do 006. Zestawy różniły się między sobą wykończeniem paneli i gałek oraz rozmieszczeniem manipulatorów. Szkielety wzmacniaczy i tunerów były wykonywane w detalu metodami ślusarskimi. W moim posiadaniu jest wzmacniacz w tym formacie. Układ na trawionej płytce przypomina wnętrze WS317. Posiada gniazda 2 zasilające na tylnej ściance oraz układ gniazd sygnałowych znany np. z WSH303. Na tylnej ściance jest zamontowany przełącznik napięć zasilających (atrapa, nie podłączony).
Link do tematu z elektrody z fotkami
https://www.elektroda.pl/rtvforum/topic2754138.html#google_vignette
Środek wydaje się identyczny ze wzmacniaczami serii WS44x, identyczne trafo.
Ten zestaw typu Extra Flat ( nie jest to Semi Slim Line) był prezentowany na MTP w 1983 roku i posiadał inne oznaczenia tunera i wzmacniacza.
A zatem można domniemywać, że była to jakaś wersja "wodząca na pokuszenie" potencjalnych klientów. Prawdopodobnie wstawiliśmy to samo zdjęcie, na moim nieco lepiej widać oznaczenia, zatem tekst z RE nie jest do końca prawdziwy (bo traktuje o serii 417).
@MaTel, czy możesz wrzucić zdjęcie swojego wzmacniacza, zarówno z zewnątrz jak i ze środka ? Chciałem porównać ze zdjęciem z Elektrody.
Tekst z RE jest zgodny z prawdą, co potwierdza anglojęzyczny katalog Diory wydany w 1983r i przedstawiajacy powyższy zestaw Extra Flat zgodny w opisie z tym co podawał RE, czyli: WS417,AS617,MDS417.
Można z tego wysnuć wniosek, że oznaczenia 331F/321F powstały na etapie wczesnego prototypu i później planowano po wdrożeniu zestawu do produkcji powyższe oznaczenia zmienić. Dlatego co innego widać na zdjęciu, a co innego jest w papierach.
I tutaj do tej histori sam producent wprowadził później dodatkowe zamieszanie uruchamiając produkcję w 1984 roku innego zestawu takze o oznaczeniu 017, ale to już był SSL.
A przedstawianie tego zestawu jako SSL031 jest mylące.

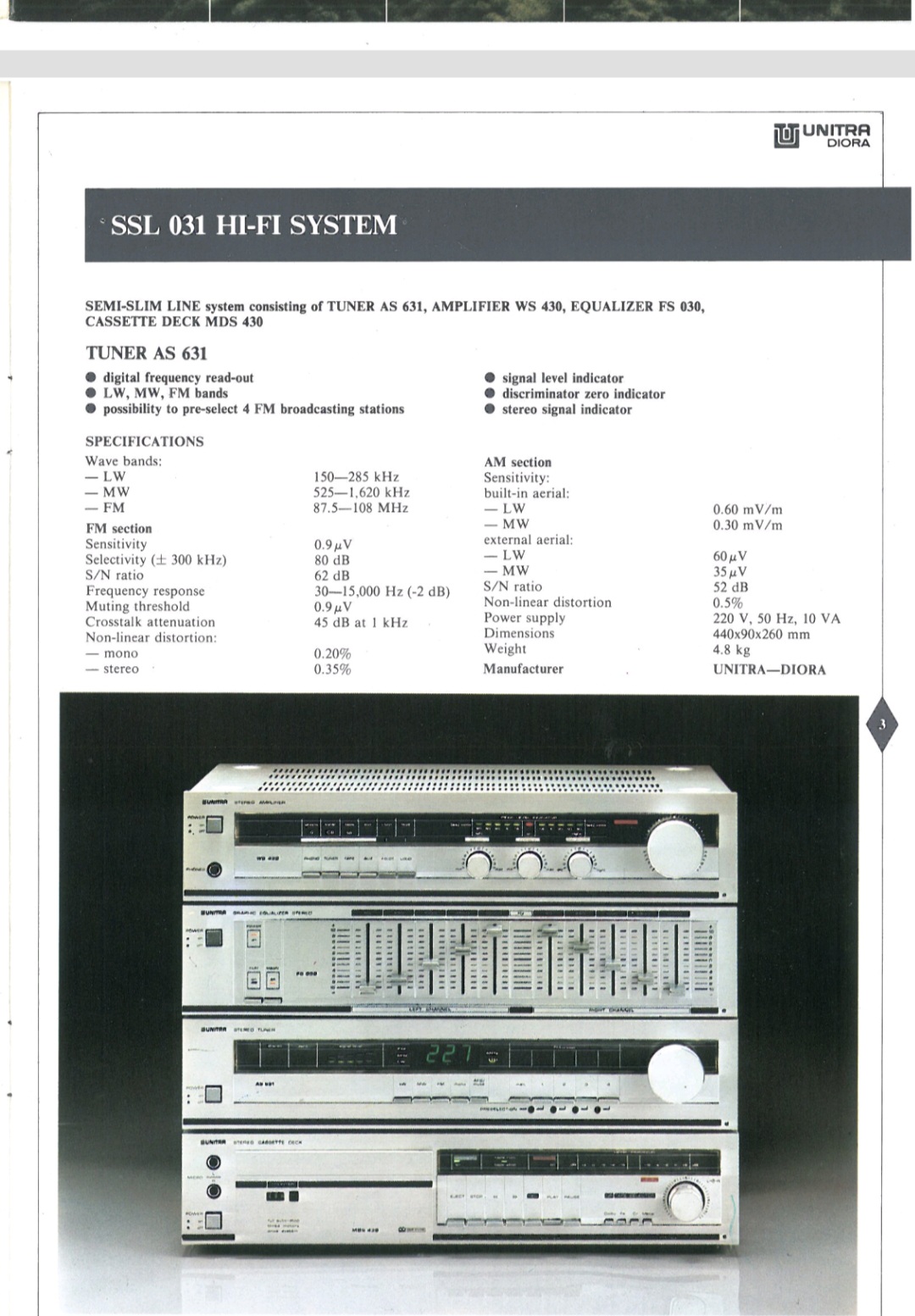

Tak wygląda SSL031:
I powiem wam że wzmacniacz PW9010/13 powinien mieć właśnie taki wskaźnik wysterowania jak ten WS317F. Noszę się z pomysłem zrobienia czegoś takiego od przeszło 10-ciu lat, tylko nie wiem jak w panelu zrobić te wąskie otwory na świetliki od led-ów, takie jak w tunerze T9010/15. Inawet nie wiedziałem do tej pory że coś takiego było urzeczywistnione, szkoda że Fonica tego nie zrobiła w swoim modelu, bo czas powstania obydwu jest mniej więcej ten sam. Taki wskaźnik powinien też być w AT9100.
Ten zestaw typu Extra Flat ( nie jest to Semi Slim Line) był prezentowany na MTP w 1983 roku i posiadał inne oznaczenia tunera i wzmacniacza.
Źródło: Radioelektronik 11/83.
