Cześć.
Ostatnio kupiłem na starociach MDS 442 z logiem unitra z 1988 roku. Ogólnie stan wizualny i czystość w środku jest bardzo dobrze. widać, że praktycznie nie grzebany.
Odtwarza dobrze. przyciski działają. Mechanika do zadbania - idler gumowy odciśnięty i hałasuje. Głowica uniwersalna w znośnym stanie.
Jednak jest kłopot. Próbowałem coś nagrać i okazało się, że nie kasuje taśmy. Na nowym nagraniu w tle przebija się starsze nagranie. Skręciłem do minimum poziom zapisu aby nagrać ciszę i skasować taśmę i jest słyszalne stare nagranie takie przytłumione ale jest dość wyraźne.
Jak sobie z tym poradzić - miał ktoś doświadczenie z czymś takim?
Pozdrawiam i z góry dziękuję za wskazówki
Arek
Taśma nagrana wcześniej, bez znaczenia jaka czy metal chrom czy zelazo. Miernikiem zmierzyłem na głowicy kasujacej brak napięcia jako takiego ale jak przyłozyłem sondę miernika do czerwonego przewodu przy głowicy kasujacej w odczycie częstotliwości to pokazał 54 kHz.
Napięcia nie ma, a jest częstotliwość 54kHz? Na jakim zakresie mierzysz to napięcie? Jeśli napięcie zasilające głowicę kasującą jest OK, to może być głowica zabrudzona, lub już do wymiany.

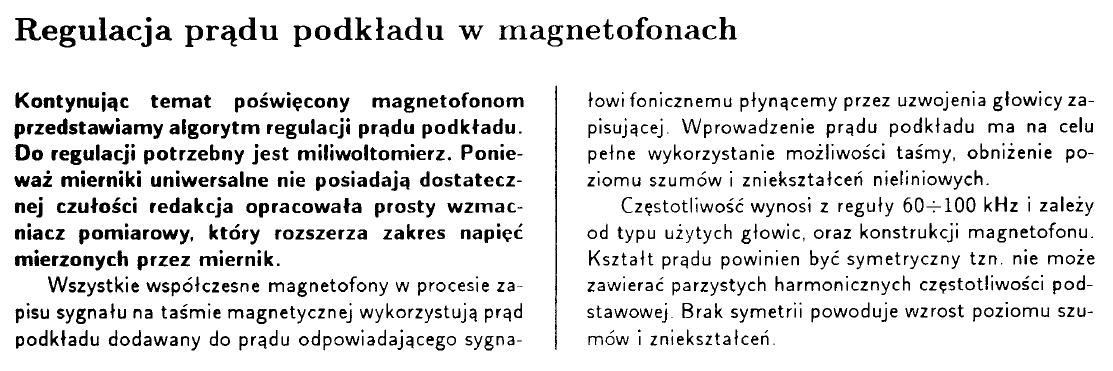

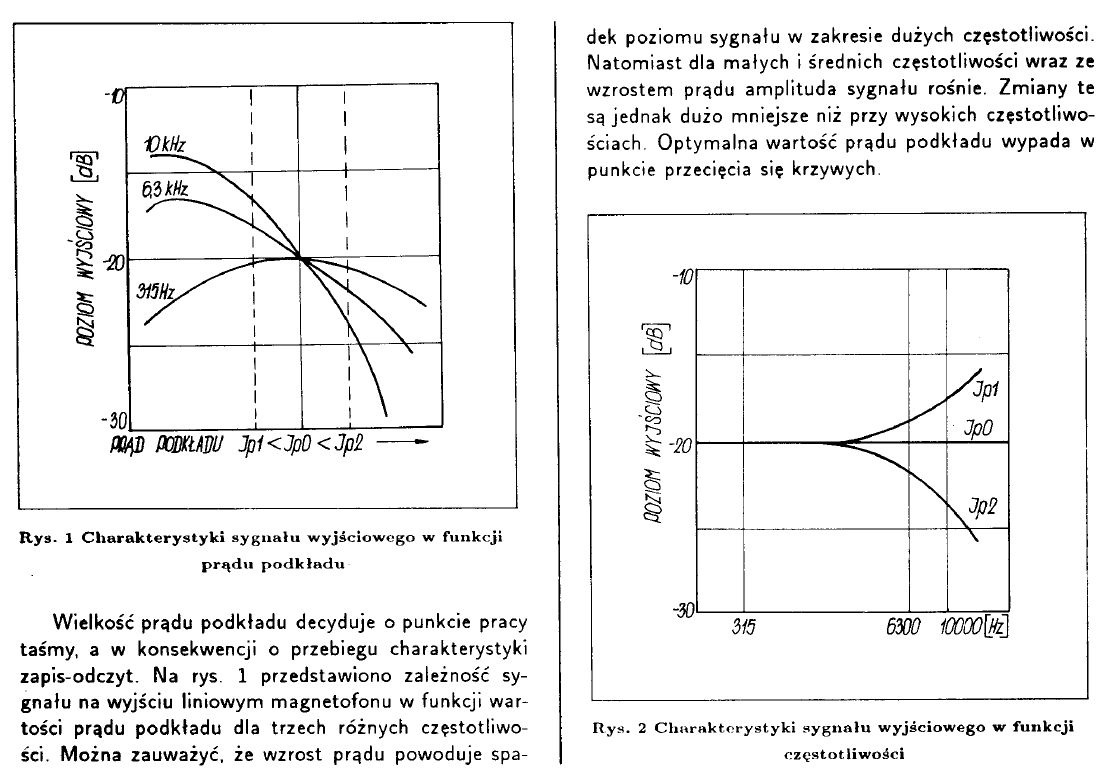

Tutaj masz opis jak ustawić i też skontrolować prąd podkładu zapisu w Twoim magnetofonie.

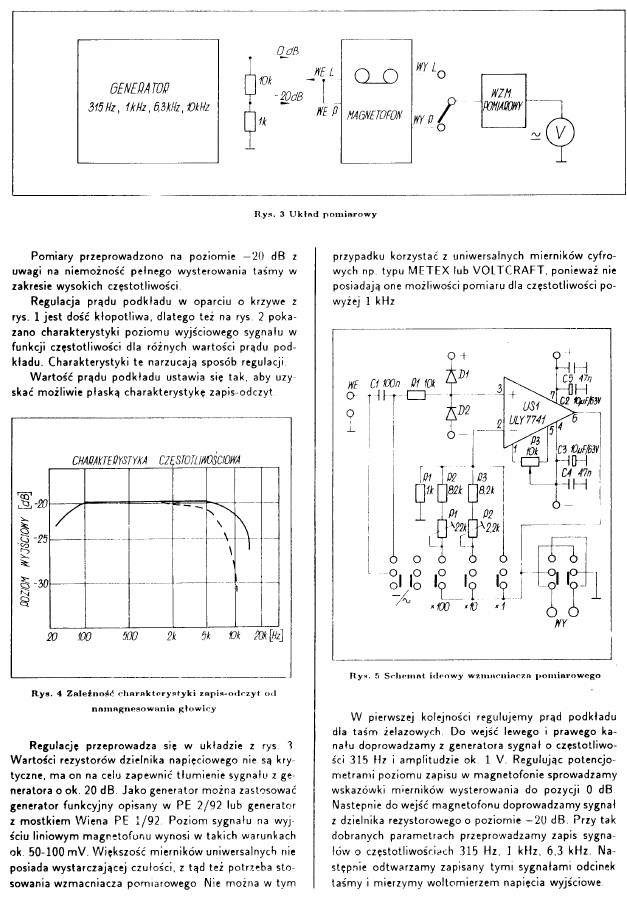

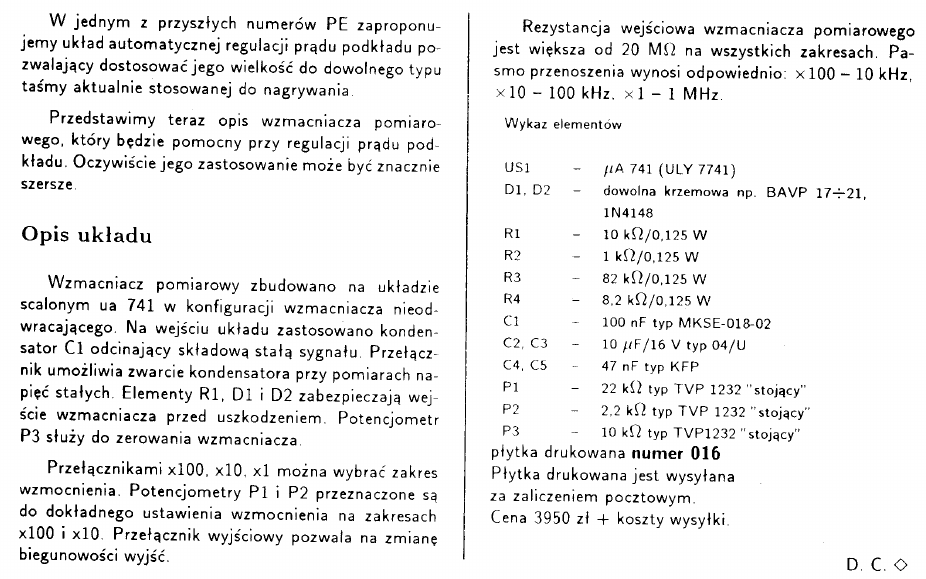

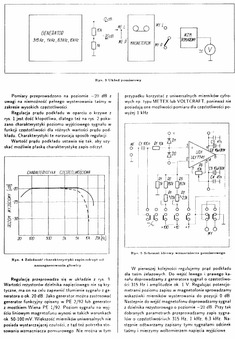

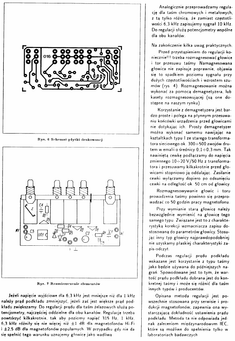

Powiem trochę przewrotnie, ale nigdy nie udało mi się zmierzyć poprawnie wg. tego (w wielu innych sprzętach jest podobny, jeżeli nie taki sam system pomiaru) schematu pomiarowego. Jedyny jaki udało mi się system opracować to pomiar sygnału 315Hz, 1kHz, 6,3kHz i 10kHz nagrywanego na kasecie testowej przy konkretnym ustawieniu poziomu nagrywania i porównanie parametrów podczas jego odtwarzania (robiłem tak gdy dokładałem układ Dolby HX Pro do MDS442 - też zresztą zaczerpnięty z PE 10/97). Robota czasochłonna, kupę wpisów w tabelce i porównań, lecz tylko to dawało jakieś wymierne wyniki. Jest jeszcze opis w PE 04/92 układu, który może pomóc w regulacji prądu podkładu ale jakoś jeszcze nie miałem jeszcze natchnienia do jego wykonania.
Trzeba jeszcze nadmienić, że mierniki cyfrowe są do bani przy pomiarze napięć zmiennych o częstotliwości jak w rozpatrywanym układzie.
To jest najzwyklejszy pomiar natężenia prądu metodą techniczną - jak dawniej ją określano. Kolega @niuniek podał dobry i powszechnie stosowany sposób, wynik jest pewny o ile:
- rezystor 10 omów ma faktycznie 10 omów (+/- 5%, ale lepiej 2% - to łatwo zmierzyć) i niską indukcyjność. Najlepiej wstawić tam metalizowany SMD 1206 lub większy gabarytowo, 1%.
- miernik przenosi liniowo częstotliwość nieco powyżej spodziewanej i ma impedancję wejściową nie mniej niż 100 kiloomów na użytym zakresie.
Większość popularnych multimetrów, nawet tych droższych nie spełnia drugiego wymogu.
Ja dodam jeszcze, że teraz nie ma problemu niskiej rezystancji wewnętrznej woltomierza, bo woltomierze mają kilkaset kiloom lub kilka Megaom w porównaniu z dawniejszymi gdy woltomierze miały 20kiloom lub mniej i taki woltomierz mógł wpływać na pomiar małego napięcia i trzeba było korzystać z woltomierzy lampowych z prostego powodu. Im większa rezystancja wewnętrzna miernika, tym mniejsza możliwość, że duża część prądu popłynie przez miernik zamiast przez element na którym mierzymy napięcie.
Jeżeli miernik nie spełnia zadania w postaci pomiaru prądu o stosunkowo dużej częstotliwości (65-95kHz) to jaki mamy błąd pomiaru? Nawet nie jesteśmy w stanie go oszacować. U mnie wychodziły odstępstwa na tyle spore, że zrezygnowałem z tego sposobu. Jak pamiętam to już dla kaset Fe, miałem tak, że nie dawało rady zmieścić się w zakresie, który przewidział producent. Na taśmach Me było jeszcze gorzej.
Producent określił woltomierz pomiarowy na Brüel & Kjær Electronic Voltmeter type 2425 z jego zakresem pomiarowym napięcia przy częstotliwości 0.5Hz to 0.5Mhz. Jaki miernik cyfrowy ma taki zakres? I nawet rezystancja wejściowa cyfrówki rzędu 1MOhm nie pomoże jak miernik nie da rady fizycznie zmierzyć takich wartości. Moja cyfrówka jeszcze daje radę do ok. 5kHz dalej ro już wskaźnik a nie miernik.
Jaki miernik cyfrowy ma taki zakres?
Ano taki właśnie:
https://www.manualslib.com/manual/1847443/Br-El-And-Kj-R-2425.ht...
No kolego nie szalejmy :D
Ilu z nas posiada tej klasy miernik?
Czasy się zmieniły i niestety, ale większość to już bardziej nowoczesne modele, które zastąpiły swoich protoplastów (a szkoda). Rynek już dawno zdecydował i dostępność mierników, które były używane kiedyś prawie nie istnieje (mówię o takich, które przedstawiają jeszcze jakąś wartość).
Zdobycie sprawnego miernika klasy V640 już graniczy z cudem. Kiedyś jeszcze były firmy, które potrafiły naprawić mierniki wychyłowe i nawet je zalegalizować/skalibrować we wzorcowni. Dziś już to zapomniany temat.
Ale zdobycie podwójnego FETa 2N5452 jest realne, potem naprawa dowolnego V640 też będzie już realna. Z dwóch zrobić jeden jakby co też będzie chyba taniej niż nabywać takiego lampowego "Bruelka". I na wejściu 100 mega 10 piko, bruelek nie dorasta ;-)...
Ja dodam jeszcze, że teraz nie ma problemu niskiej rezystancji wewnętrznej woltomierza, bo woltomierze mają kilkaset kiloom lub kilka Megaom w porównaniu z dawniejszymi gdy woltomierze miały 20kiloom lub mniej [...]
Woltomierz to faktycznie obecnie spoko, ale na funkcji pomiaru częstotliwości już nie jest tak różowo, spotykałem 10 kilo w multimetrach za 1000 zetów.
- 1
- 2
- 3
- 4
- 5
- następna ›
- ostatnia »
Taśma "nowa"?
Do sprawdzenia generator prądu podkładu zasilający głowicę kasującą oraz okablowanie. U mnie było fabryczne (!!) odstrojenie w generatorze i zamiast fabrycznych 85kHz było 93kHz. Ogólnie nie wierz ustawieniom fabrycznym. Ja przekonałem się o tym w MDS506, gdzie nawet były wstawione złej wartości rezystory w torze dla taśm chromowych.
