Czy miernikiem um-z-2 dokonam pomiarów przy regulacji magnetofonu.
- Zaloguj Zarejestruj się by odpowiadać
Witam, czy miernikiem um z 2 uda mi się dokonać pomiarów ch-ki odczytu, poziomu odczytu i regulacji prądu zapisu czy podkładu np. w magnetofonie M 8010. Pytam bo instrukcja podaje miliwoltomierz o Rwe większej bądź równej 1Mohm, a umz2 ma rezystancję 100kohm/V. Z góry dzięki.
To nie jest kwestia rezystancji wewnętrznej, tylko pasma częstotliwości.
UMZ 2 zgodnie z instrukcją mierzy poprawnie napięcia i prądy przemienne o częstotliwościach 45-65Hz i tylko w tym zakresie mamy gwarancję że wskazywana wartość jest prawdziwa z dokładnością określoną przez klasę przyrządu(oczywiście o ile miernik jest sprawny).
W zakresie 20-45Hz oraz 65-1500Hz błąd pomiarowy może wynosić dodatkowe 2.5%. Powyżej 1500Hz nie wiadomo na ile prawdziwe będą wskazania miernika.
Do takich pomiarów najlepiej V640, a jeśli godzimy się na dodatkowy błąd 2.5% to np. UM-110B bo ten pracuje do 15kHz w takich warunkach.
Ogólnie, to nie jest prosta sprawa, bo większość popularnych multimetrów ma gwarantowane parametry przy pomiarze napięcia i prądu o częstotliwości do ok. 400Hz. Nowsze, chińskie mierniki True RMS teoretycznie do 4kHz.
Dzięki za wyjaśnienie. W większości serwisówek jest wspomniany V 640. Czy istniał wtedy jakiś multimetr o podobnych parametrach? Przyznam szczerze że miernik V 640 jest dla mnie nieosiągalny cenowo. Mam jeszcze taki multimetr, czy się nada?
Całe mnóstwo - z analogowych U722, U722A, U726, V621, cyfrowe V541, V543, V545, V553, V560, V562, V563 i pewnie jeszcze jakieś inne o których nie pamiętam. Mnóstwo było też zachodnich, np. HP 400E którego posiadam i bardzo sobie chwalę.
Tyle że jeśli 640 jest dla Ciebie nieosiągalny, to którykolwiek z wyżej wymienionych tym bardziej będzie nieosiągalny.
Inna sprawa, że V640 moim zdaniem są mocno przewartościowane. Więcej niż 200zł za sprawny egzemplarz osobiście bym nie zapłacił. To dobry miernik ale bez przesady, dziś zakres jego zastosowań jest dużo mniejszy niż dawniej, w zasadzie 90% przypadków będzie używany jako woltomierz, a jako woltomierz AC wolę właśnie HP 400E, albo jeszcze lepiej 400F.
Natomiast w serwisówkach występuje bo to był miernik o bardzo dobrych parametrach, a przy tym był bardzo uniwersalny i dość łatwo dostępny.
Natomiast ten ze zdjęcia C4324 to prosty miernik pokroju naszych UM-4, UM-5, UM-111 które to mierniki paradoksalnie mają pasmo lepsze niż elektroniczny (bo ze wzmacniaczem pomiarowym) UM-Z2.
Nie wiem jakie dokładnie parametry ma Twój Radziecki miernik, ale należy spodziewać się podobnych do wyżej wymienionych UM-ek.

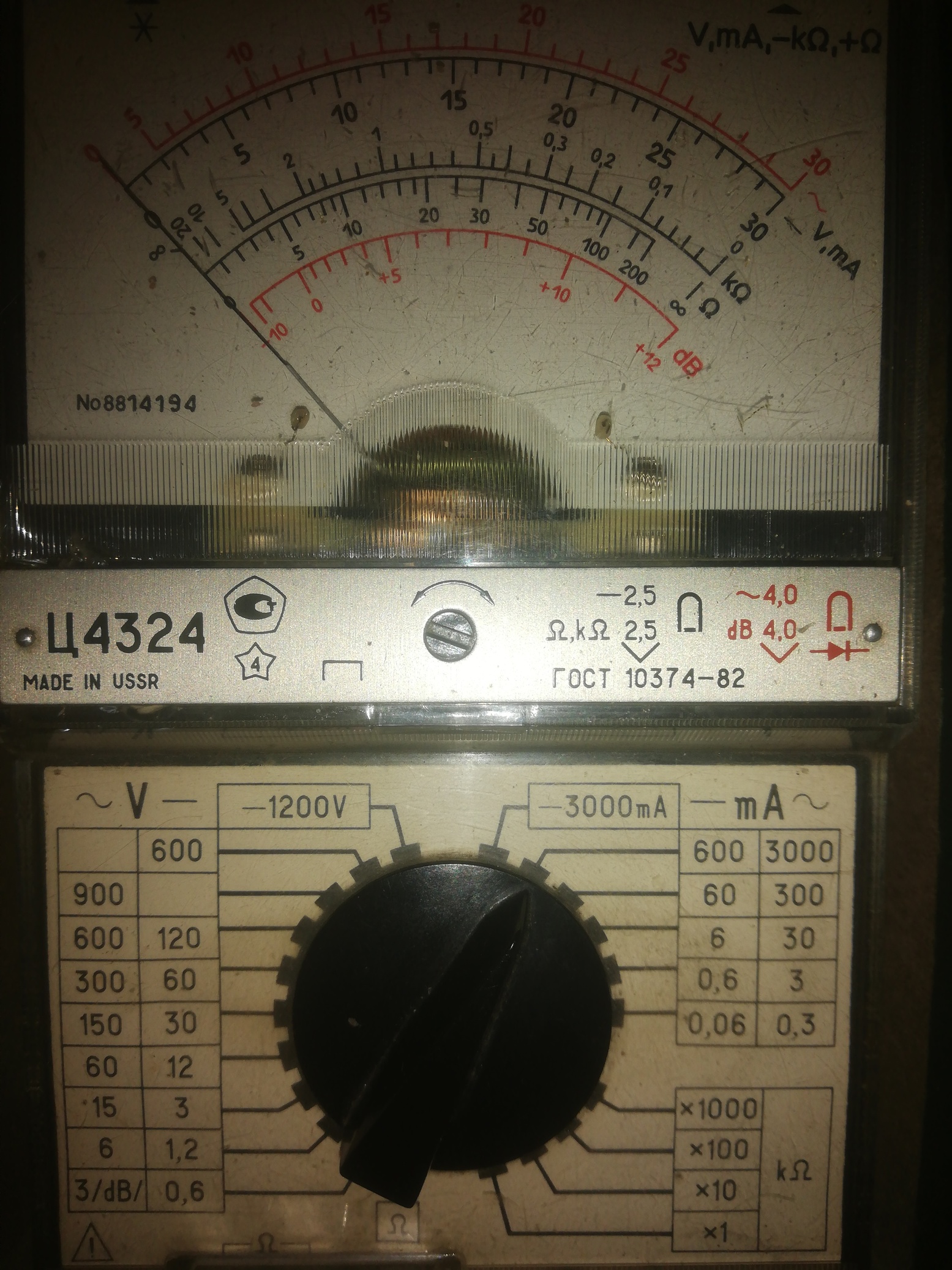

Nie ma sensu. Jednak jest tam pewna informacja, a co zresztą widać i na zdjęciu frontu. Najniższy zakres pomiarowy napięcia przemiennego to 3V co oznacza że spodziewane wartości mierzonego napięcia na poziomie 500mV będą na ok. 1/6 skali co nie zapewnia dostatecznej dokładności odczytu. Wskazania mierników analogowych tak naprawdę poniżej 1/3 zakresu należy traktować jedynie orientacyjnie. Z tego właśnie powodu mają one tak, a nie inaczej ułożone zakresy pomiarowe - tu akurat 3, 6, 15, 30V itd.
Zauważ, że w miernikach cyfrowych zakresy są ułożone x10, a w analogowych x2 albo x3. :)
Możesz wyrzucić te kasety. Nie mają one żadnej wartości pomiarowej, nawet amatorskiej.
Co z tego, że nagrano je na dobrym 3 głowicowym magnetofonie jak nie wiadomo czy ów magnetofon był w pełni sprawny i prawidłowo zestrojony, nie wiadomo też z jakim poziomem dokonano zapisu.
Poza tym kaseta testowa nagrana jest w specyficzny sposób, równomiernie na całej szerokości zapisu. Nie ma tam dwóch ścieżek dla kanałów L i P, tylko jest jedna tak szeroka że odczytywana jest jednocześnie przez oba kanały głowicy.
Nie, nie uda się.
Jaką częstotliwość graniczną podaje instrukcja dla tego miernika ?
