Zodiak dss 402 uszkodzony jeden kanał.
- Zaloguj Zarejestruj się by odpowiadać
Witam, mam zodiaka jak w tytule. Końcówka mocy na 2n3055. Po kilku miesiącach stania chciałem posłuchać radia ale po włączeniu w prawym kanale słychać duże zniekształcenia i brak mocy. Po otwarciu okazało się że bezpiecznik b 404 jest przepalony. Po wymianie słychać tylko buczenie i grzeją się t406 (bc 211) oraz t418 (2n3055).Po wyjęciu b 404 na słuchawkach da się normalnie słuchać. Tranzystory w uszkodzonym kanale sprawdziłem i są ok. Na wyjściu jest prawie 17 volt. Wiekszość lutów poprawiłem. Może miał ktoś podobny przypadek? Napięcia zasilania po 25,5 volt.

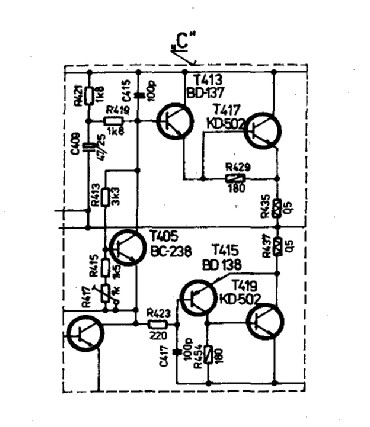

W bazie jest schemat na tranzystorach BDP283,284 kolega Jank zamieścił jak jest zrobiona końcówka na dwóch tranzystorach NPN. Połącz schematy razem, będzie komplet.
Nie podłączaj kolumn, grozi to ich uszkodzeniem, sprawdź półprzewodniki a uwagę skieruj na parę różnicową T401,403
Zodiak już działa. Pisałem że sprawdziłem wszystkie tranzystory w końcówce. Niestety jeden pominąłem. Bd 138 stał się rezystorem. Po wymianie jest już prawie ok ale zauważyłem że ten naprawiany kanał robi się cieplejszy od drugiego. Szybko zmierzyłem prąd spoczynkowy i jest 520 mV spadku napięcia na rezystorach emiterowych. Regulacja zmienia niewiele. Myśle że to pr od regulacji. Kupię nowe i wymienię. Czy to możliwe że ta awaria powstała na skutek tego pr? Tranzystor od prądu spoczynkowego jest ok.
Zmierz napięcie na rezystorach emiterowych R435/437 osobno. Czy są napięcia są równe?
Zmierz napięcie BE na T405 w trakcie regulacji potencjometrem R417?
Zmierz napięcia BE na tranzystorach końcowych T417, T419. Czy napięcia są równe (powinno być rzędu 0,6V)?
Wymieniłem pr i nic to nie dało.
T417 BE 0,6v
T419 BE 0,6v
R435 i R437 jest równo po 0.186v
T405 BE 0,634v regulacja R417 nic nie zmienia.
Do sprawdzenia T405, potencjometr R417, prąd spoczynkowy jest za duży. Sprawdź prąd spoczynkowy w działającym kanale dla porównania
Do sprawdzenia również czy nie są spalone rezystory R429 oraz R433 (rezystancje porównaj z działającym kanałem)
Sprawdź jeszcze rezystancje oporników emiterowych czy masz 0,15 czy o,5 Ohm
Do sprawdzenia T405, potencjometr R417, prąd spoczynkowy jest za duży. Sprawdź prąd spoczynkowy w działającym kanale dla porównania
Do sprawdzenia również czy nie są spalone rezystory R429 oraz R433 (rezystancje porównaj z działającym kanałem)
Sprawdziłbym dokładnie ścieżki w okolicach T405 i tego PR-ka od regulacji prądu spoczynkowego, rezystor szeregowy z tym PR-kiem oraz rezystor pomiędzy bazą a kolektorem T405.
Zmierz też oporność R423 po wylutowaniu.
Zrób może zdjęcie tego rejonu płytki od strony druku, może coś zobaczymy.
Masz schemat z takim rozwiązaniem końcówek mocy jak napisałeś ?.
