Diora Ewa założenie linki skali, instrukcja serwisowa
- Zaloguj Zarejestruj się by odpowiadać
Witam, uratowałem od utylizacji radio ewa produkcji dzierżoniowskiej diory w pierwszej wersji z przełącznikami zakresu starego typu, rodem z radia lampowego. Niestety poprzedni właściciel przed wyrzuceniem ograbił radio z płytki wzmacniacza mocy, zrywając przy tym linkę skali. Bez pomocy zdjęć bądź co lepsza schematu nawinięcia nie jestem w stanie jej spowrotem założyć ze względu na to że model ten posiada dwa kondensatory strojeniowe, a przebieg samej linki jest zbyt zawiły. Zwracam się również z prośbą o udostępnienie instrukcji serwisowej do tego odbiornika, o ile takowa kiedykolwiek powstała. Zdecydowanie przyspieszy ona proces reverse engineeringu odbiornika w celu zaadoptowania innego wzmacniacza mocy oraz przedwzmacniacza. Z góry dziękuję za wszelką pomoc.
Ewa występowała w kilku wersjach.
Kolega ma pierwszą z nich.
Może coś widać na zamieszczonych fotkach.
https://www.oldradio.pl/index.php/radiowe-tematy/radio-przenosne...
Patrząc na schemat Aliny/Ewy2, można powiedzieć, że ich wzmacniacz zrealizowany jest bardzo podobnie, albo nawet tak samo...
Może poszukać dawcy?
Szybko?
https://allegrolokalnie.pl/oferta/radio-tranzystorowe-alina-unit...
To jest chyba Ewa, a nie Alina zresztą.
Masz szczęście, że akurat mam na warsztacie Ewę.

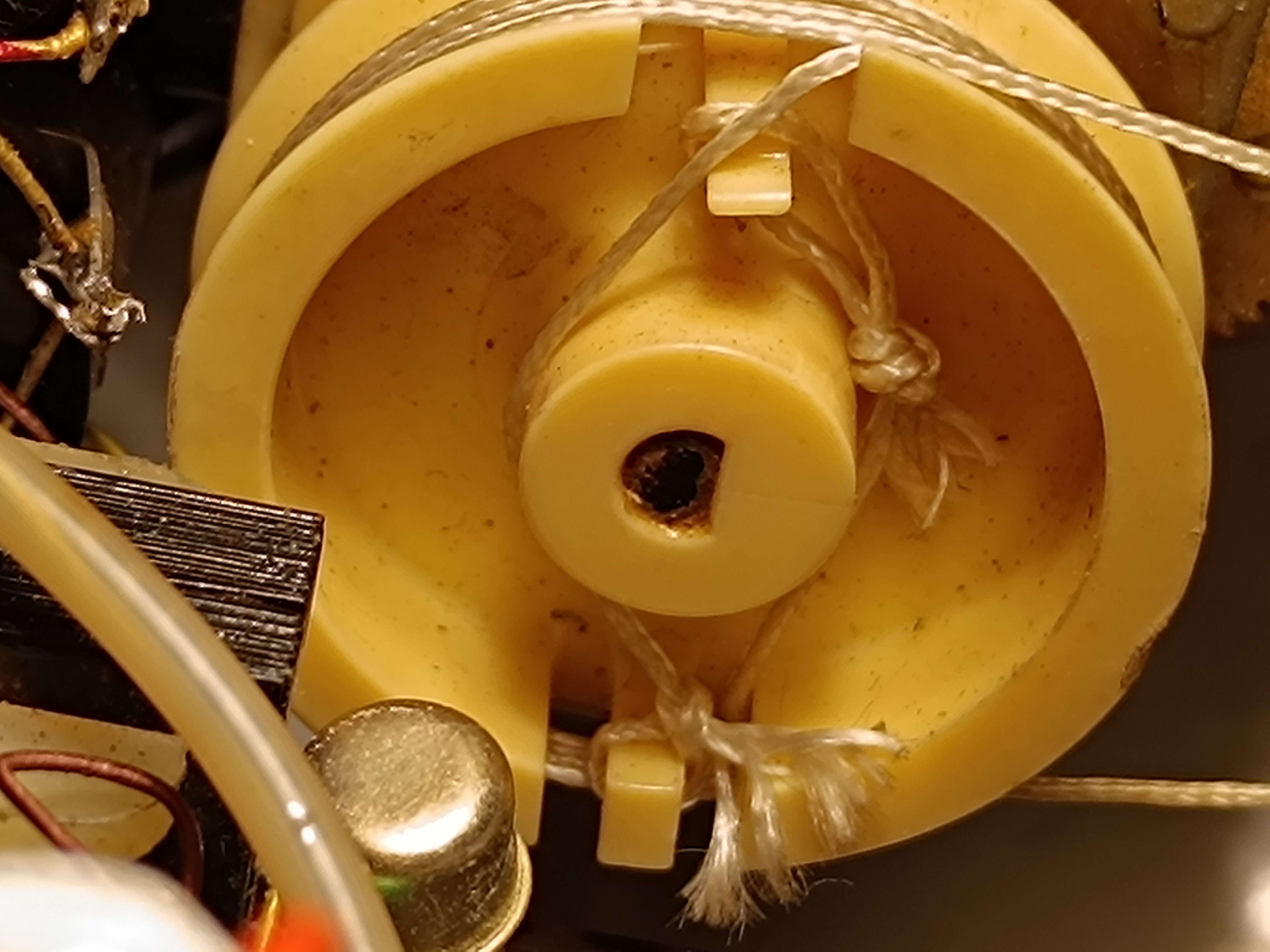

Zdjęcia robiłem w skrajnym położeniu, przy wskazówce skali koło anteny.
Na zdjęciach nie ująłem jednego kółka, które znajduje się niedaleko anteny, bo dostęp do zdjęcia był utrudniony, ale nie trudno się domyśleć, że idzie linka od agregatu UKF-u na to niewidoczne kółko, a następnie od niego idzie na kółko pod potencjometrem barwy dźwięku (ten na skraju).
Dziękuje za pomoc!
Widząc spustoszenie wewnątrz mojego egzemplarza, na rozluźnienie wziąłem się za naprawę Zodiaka, również uratowanego z elektrośmieci. Gdy tylko go zrobię i będę miał wolny warsztat wrócę do tematu ewy. Znalazłem w swoich zbiorach dawców płytkę wzmacniacza z Jowity 2. Po wstępnych oględzinach zlokalizowałem na niej poza wzmacniaczem mocy układ przedwzmacniacza. Pozostaje mi tylko poprawnie podłączyć ją do toru radiowego ewy i skonstrułować pasywny układ regulacji barwy tonu, oraz przestroić głowicę ukf.
Tu można zobaczyć schemat:
https://archiwum.allegro.pl/oferta/radio-alina-10802-instrukcja-...
Wzmacniacz wydaje się niemal identyczny z Ewą.
Człowiek uczy się całe życie.
