Uszanowanie,

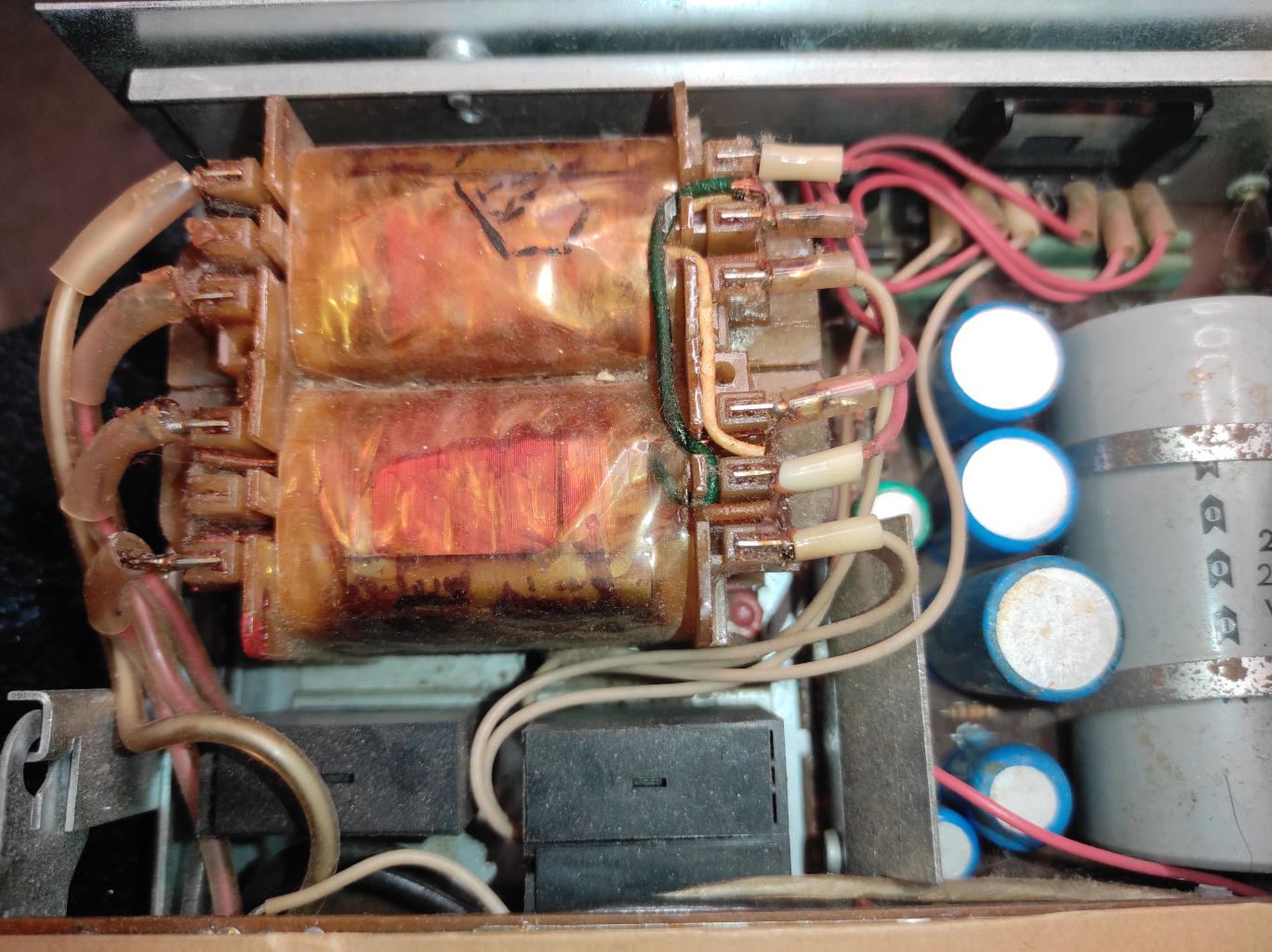

Chciałem zapytać w jaki sposób (do którego terminala) powinny być przylutowane dwa widoczne na zdjęciu luźne przewody - zielony oraz od uzwojenia wtórnego. Niestety nie znalazłem nigdzie takich informacji. Z góry dziękuję za pomoc.

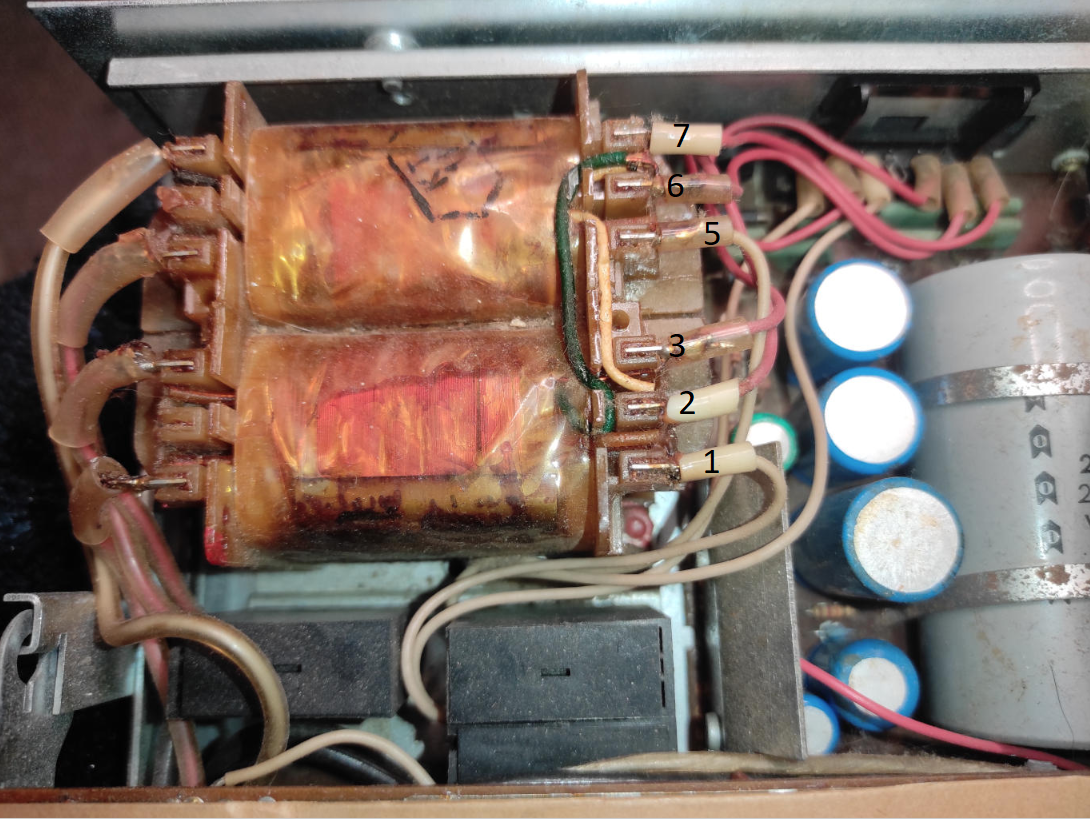

Niestety niewiele mi to mówi - transformator ma 10 wyprowadzeń jednak bez żadnych oznaczeń. Zakładając numerację od 1-4 od lewej strony na uzwojeniu pierwotnym terminale z rozlutowanymi przewodami to 5 lub 6 tylko nadal nie wiem do którego z nich należy przylutować przewód zielony i od uzwojenia wtórnego.
zielony i od uzwojenia wtórnego.
Jest to proste ale trzeba ustalić gdzie są przylutowane drugie końce tych zielonych przewodów.
Czy transformator jest podłączony i można sprawdzać napięcia wtórne?
Często kolory się zmieniały z braku odpowiednich na produkcji lub już ktoś coś przerabiał.
To jest transformator w którym jest podzielone uzwojenie pierwotne na połowę w każdym karkasie. Podłączenie 230V jest na skrajnych wyprowadzeniach. Można to stwierdzić omomierzem. Między uzwojeniami jest podłączony bezpiecznik lub zwora. Jest to widoczne na schemacie. Podłączenia uzwojeń wtórnych są na przeciwległej stronie karkasów. Tam podłącz woltomierz ~U i wszystko będzie jasne.
Nic nie mogę zrozumieć z twojego opisu co z czym ma się łączyć.

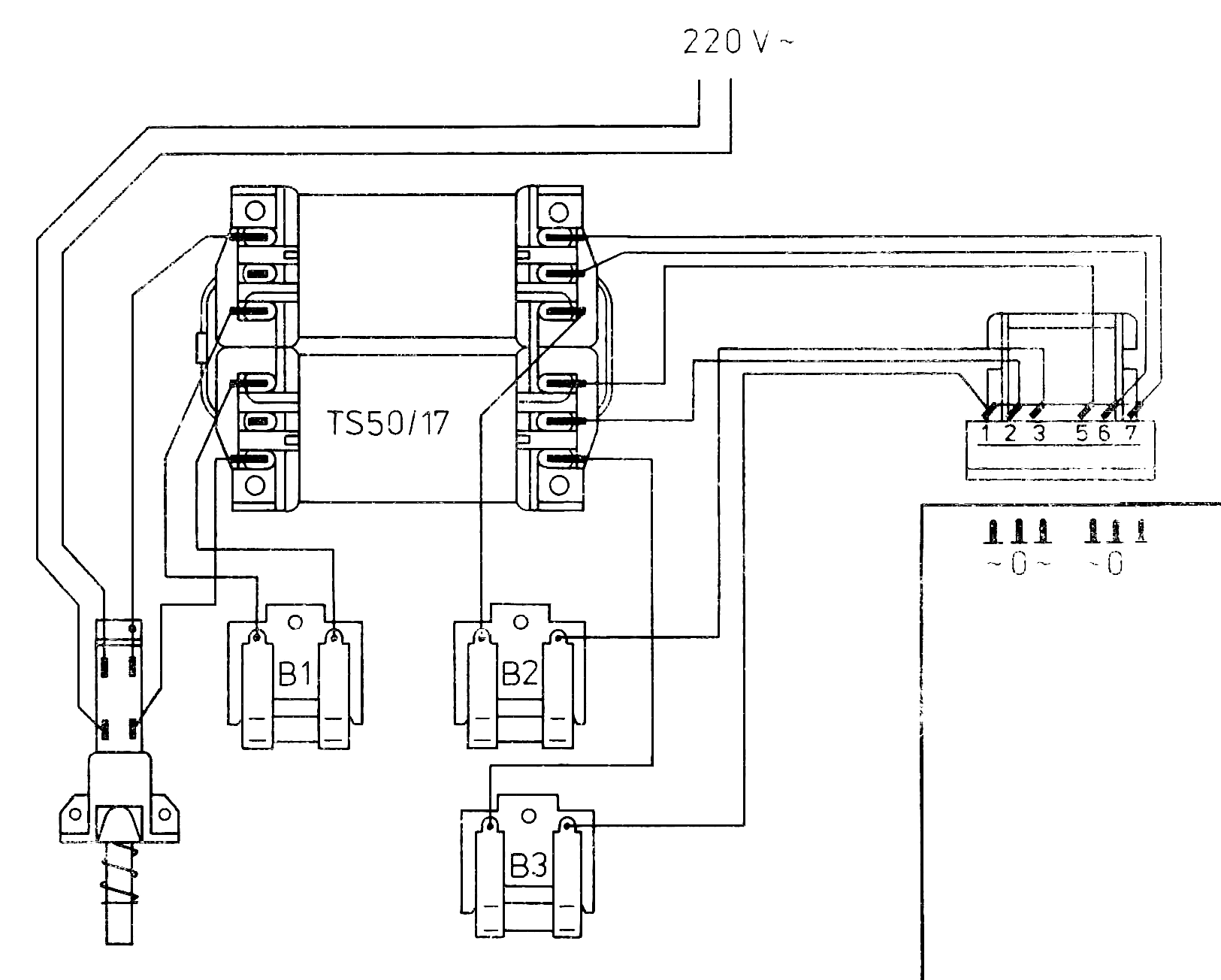

Skorzystaj z dokumentacji zamieszczonej przez kolegę sim
Jes tam pokazane każde połączenie transformatora, wszystkie w kolejności możesz zweryfikować gdzie się zaczynają i gdzie prowadzą.
Tutaj masz katalog transformatorów. Znajdź swój. Tam są opisane nr wyprowadzeń dla konkretnych napięć. Transformatory sieciowe
Wszystko rób tak, żeby nie trzeba było po Tobie poprawiać. Miłego dnia.
