Tak, opisał sobie połączenie zielonego przewodu wraz ze złą numeracją końcówek transformatora.

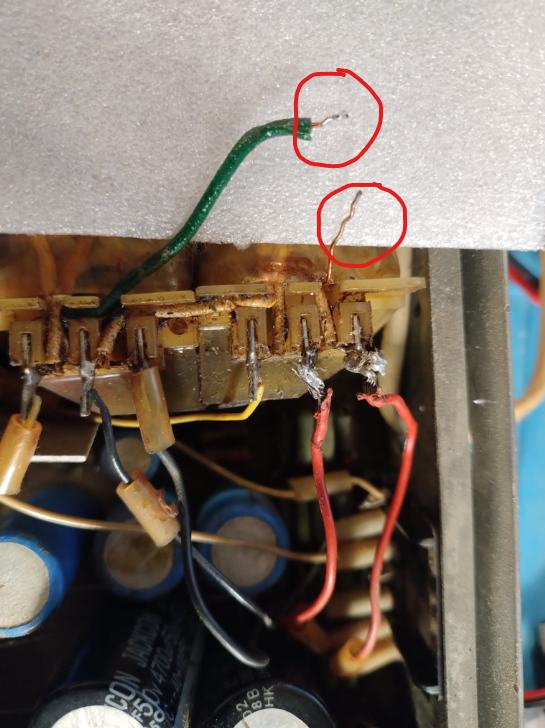

W tym transformatorze ktoś rozlutował koniec jednego z uzwojeń i "zielony" przewód stanowiący integralną część tego transformatora.
Te połączenia nie są widoczne na schematach.

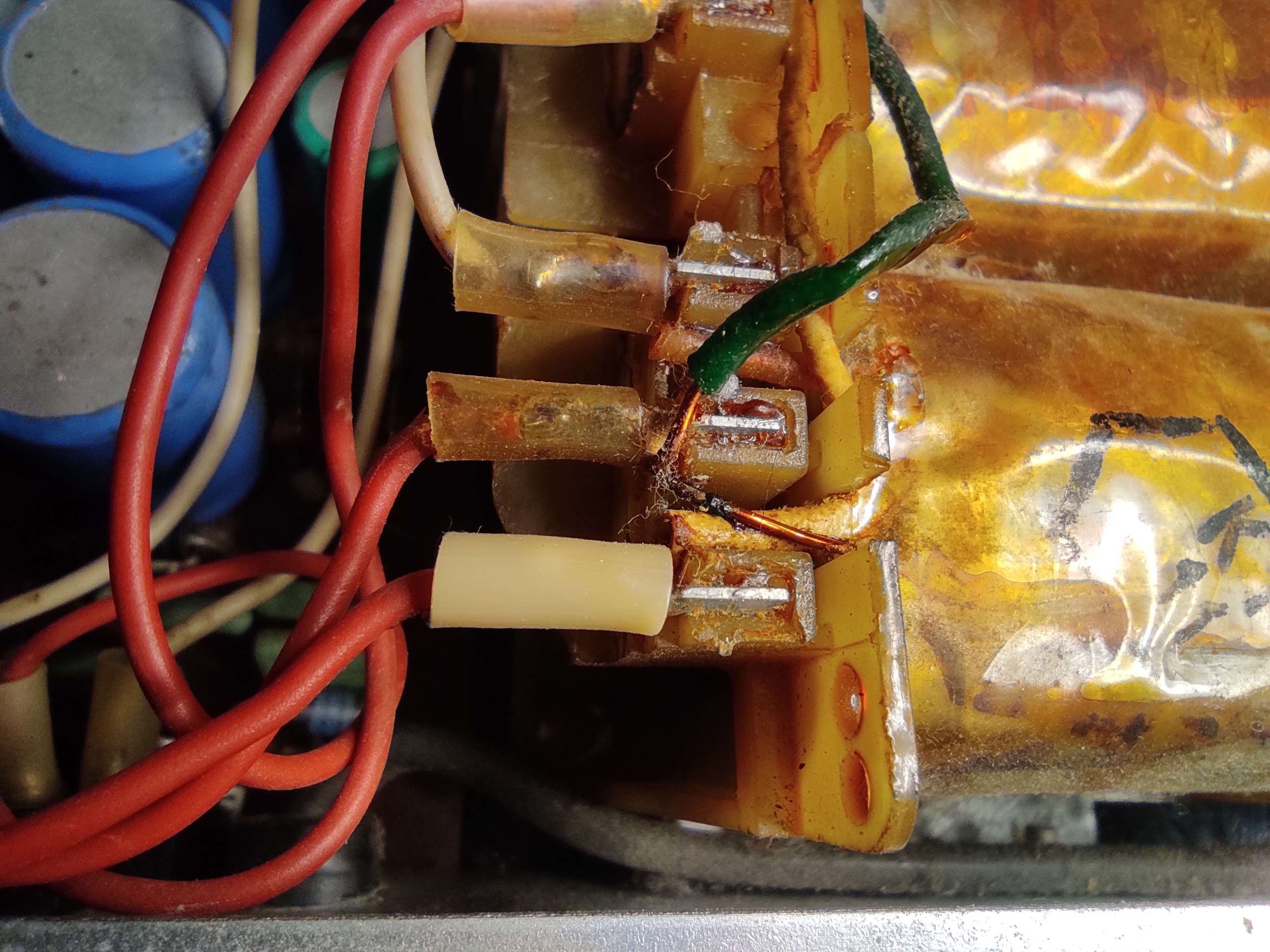

Jeśli możesz, to zrób fotkę na której będzie te połączenia widać dokładnie.
Swoją drogą poprawność połączeń przewodów wyprowadzonych z końcówek uzwojenia też trzeba sprawdzić.
I to lutowanie poprawić pod kątem estetyki.

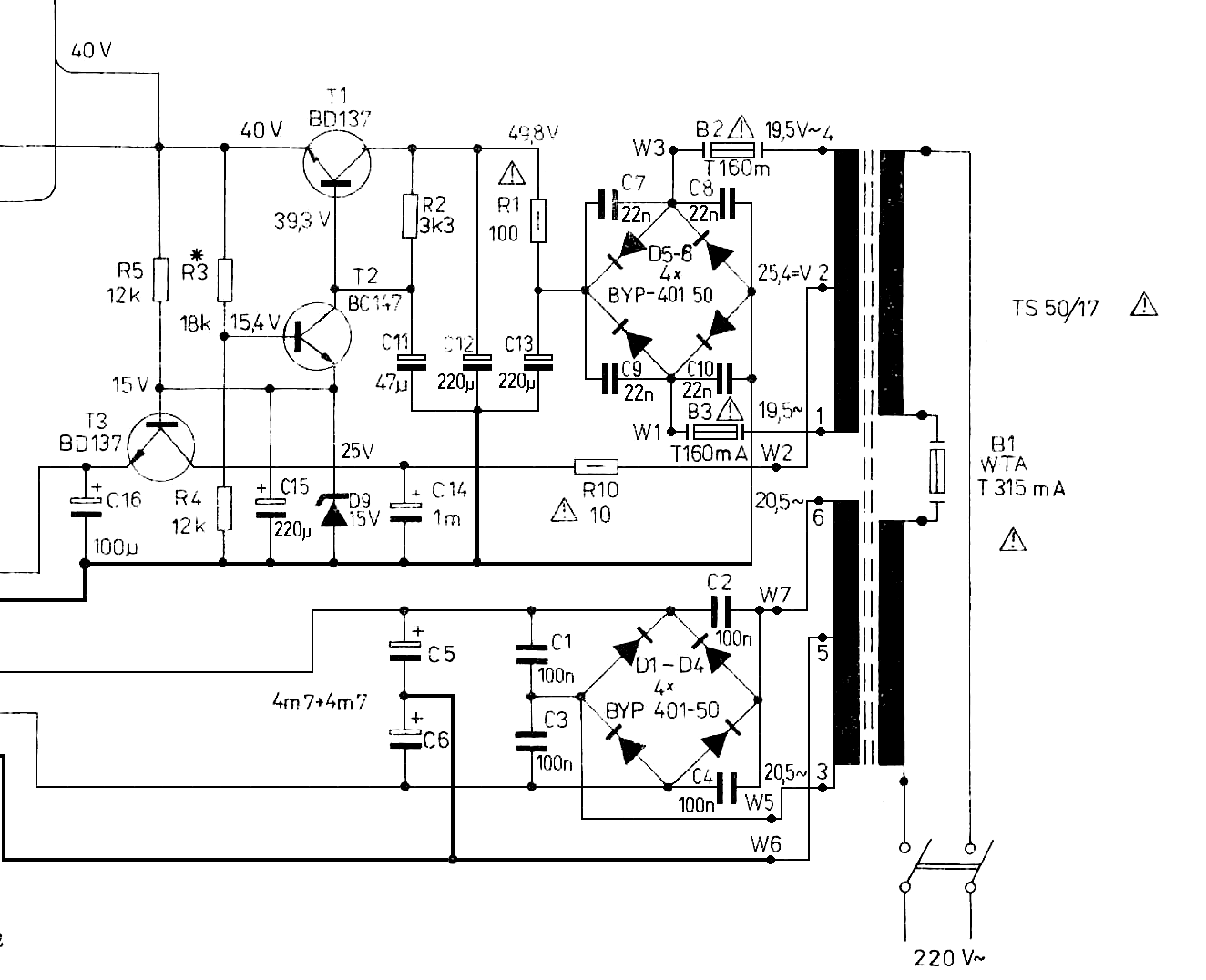

Tak, to jest działające zasilanie w odróżnieniu od schematu podanego w linku przez Kolegę Zbychu58.
W tamtym schemacie zasilania jest kilka krytycznych błędów, może to schemat z Radioelektronika.
Ciekaw jestem czy rzeczywiście jest obecne napięcie 49,8V
Jeśli posiadasz sprawny R80 czy byłoby kłopotem zmierzyć dwa napięcia przed R1 i za nim?
Ten schemat z wpisu #17 kłóci się ze zdjęciem #11.
Te transformatory miały oznaczenia 1 2 3 4 i po drugiej stronie 1' 2' 3' 4'. Spotkałem się też z wersją 1 2 3 4 i po drugiej stronie 5 6 7 8. Być może różnica wynika z lat produkcji? Unitra zaskakuje nas czasem.
Kolega, który jest autorem tego tematu powinien połączyć uzwojenia pierwotne w sposób pokazany na schemacie. Między uzwojeniami powinna być zwora lub bezpiecznik. Przewody po tej stronie transformatora idą w stronę wyłącznika. Z tej strony nie ma żadnego innego napięcia poza napięciem sieci 230V. Resztę uzwojeń można wówczas bez problemu określić przy użyciu woltomierza na zakresie U~. To jest prosta sprawa. Nie wiem, czy to jest kolejny temat, który ma urosnąć do epopei narodowej, jeśli tak, zostanie zablokowany zanim to się stanie. Autorze, postaraj się trochę ruszyć głową i wreszcie skorzystać z rad kolegów.
Numeracja jest trochę inna... przecież masz to trafo...
