AT 9100 identyfikacja elementu.
- Zaloguj Zarejestruj się by odpowiadać
Witam wszystkich.
Jestem nowym użytkownikiem forum i nowym posiadaczem AT9100. Amplituner przestrojony i mocno zakurzony. Po rozkręceniu przedmuchaniu ,i przeczyszczeniu okazało się że częściowo odpadł jeden z elementów.Bez niego radio nie łapało fal. Jak umiałem tak przelutowałem. Chciałbym go wymienić na nowy więc pytanie do was o identyfikację. Wygląda jak cewka. Było zalane "woskiem" ale do lutowania musiałem to oczyścić.
Dziękuję.
Pozdrawiam.

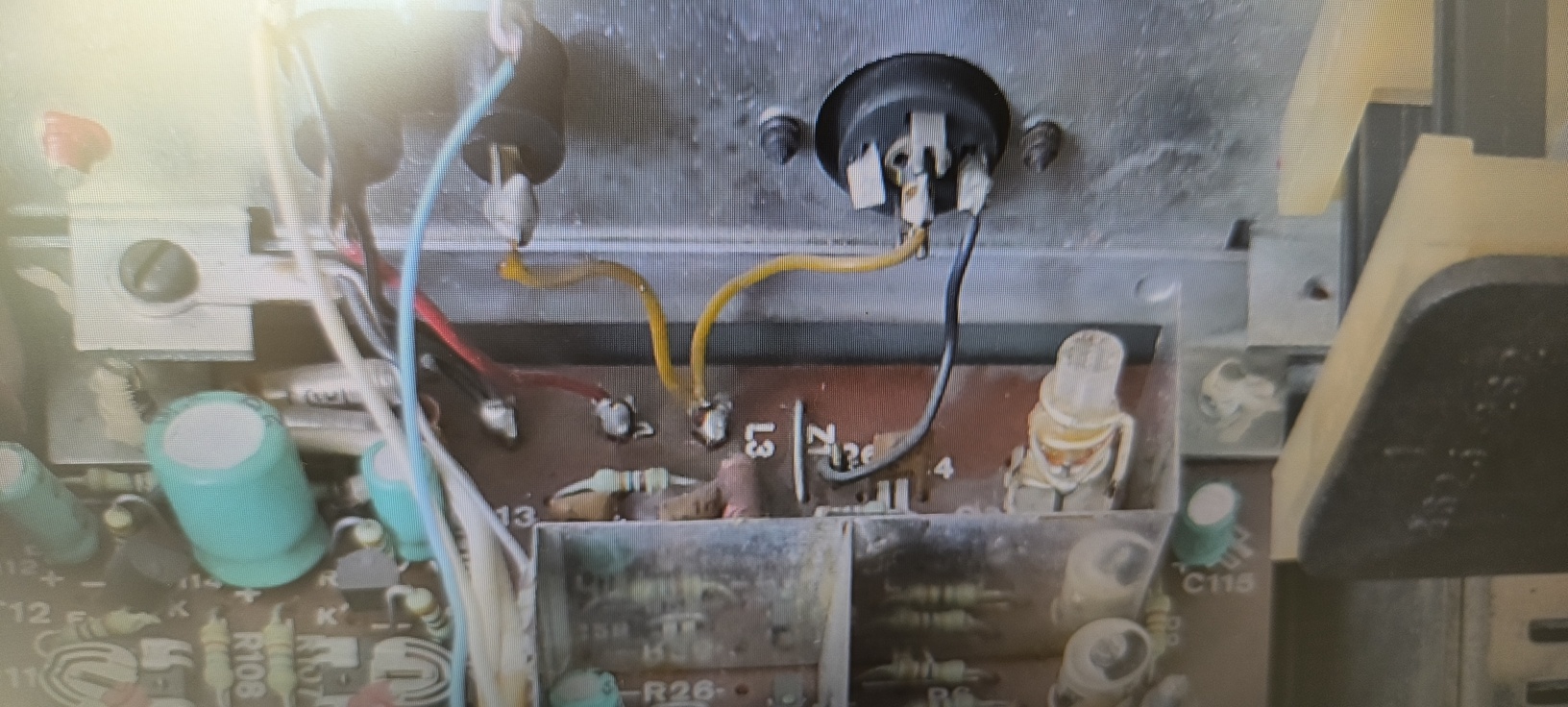

W złym miejscu masz podłączone gniazdo antenowe FM. Pominięty jest obwód wejściowy W.CZ. Ktoś fuszerkę odstawił przy przestrajaniu.
Właśnie przy wyszukiwaniu stacji radiowych trochę dziwnie się zachowuje. Słychać nakładające się stacje. Wolał bym tą cewkę zmienić bo trochę drucika musiałem odwinąć. Tak z pół zwoju. Jak poprawić ta fuszerkę z gniazdem FM? Potrzebuję jakieś elementy? Dam radę sam to zrobić czy potrzebny elektronik?
Pozdrawiam.
Ze zdjęć wynika, że chyba tylko została przestrojona heterodyna a obwody wejściowe i za wzmacniaczem w.cz. mają nadal kondensatory, które trzeba usunąć.
Następnie trzeba całą głowicę zestroić.
Teraz sygnał antenowy jest doprowadzony bezpośrednio do mieszacza a tak nie może być (dlatego stacje "nachodzą na siebie").
Mógłbym Tobie to naprawić gratis, mieszkam w Poznaniu, ale może być także wysyłka.
Wolał bym tą cewkę zmienić bo trochę drucika musiałem odwinąć. Tak z pół zwoju. Jak poprawić ta fuszerkę z gniazdem FM? Dam radę sam to zrobić czy potrzebny elektronik?
Pozdrawiam.
Potrzebny elektronik do poprawnego przestrojenia. A tą cewką się nie przejmuj i zostaw jak jest.
Szkoda czasu na szukanie nowego. To cewka eliminatora oznaczona na schemacie L6. Jeżeli nie zmieniła się ilość zwojów, zostaw to tak, jak jest.
