Projekt płytki wzmacniacza Unitra ZRK AT 9100 – gdzie znaleźć projekt PCB?
- Zaloguj Zarejestruj się by odpowiadać
Witam,

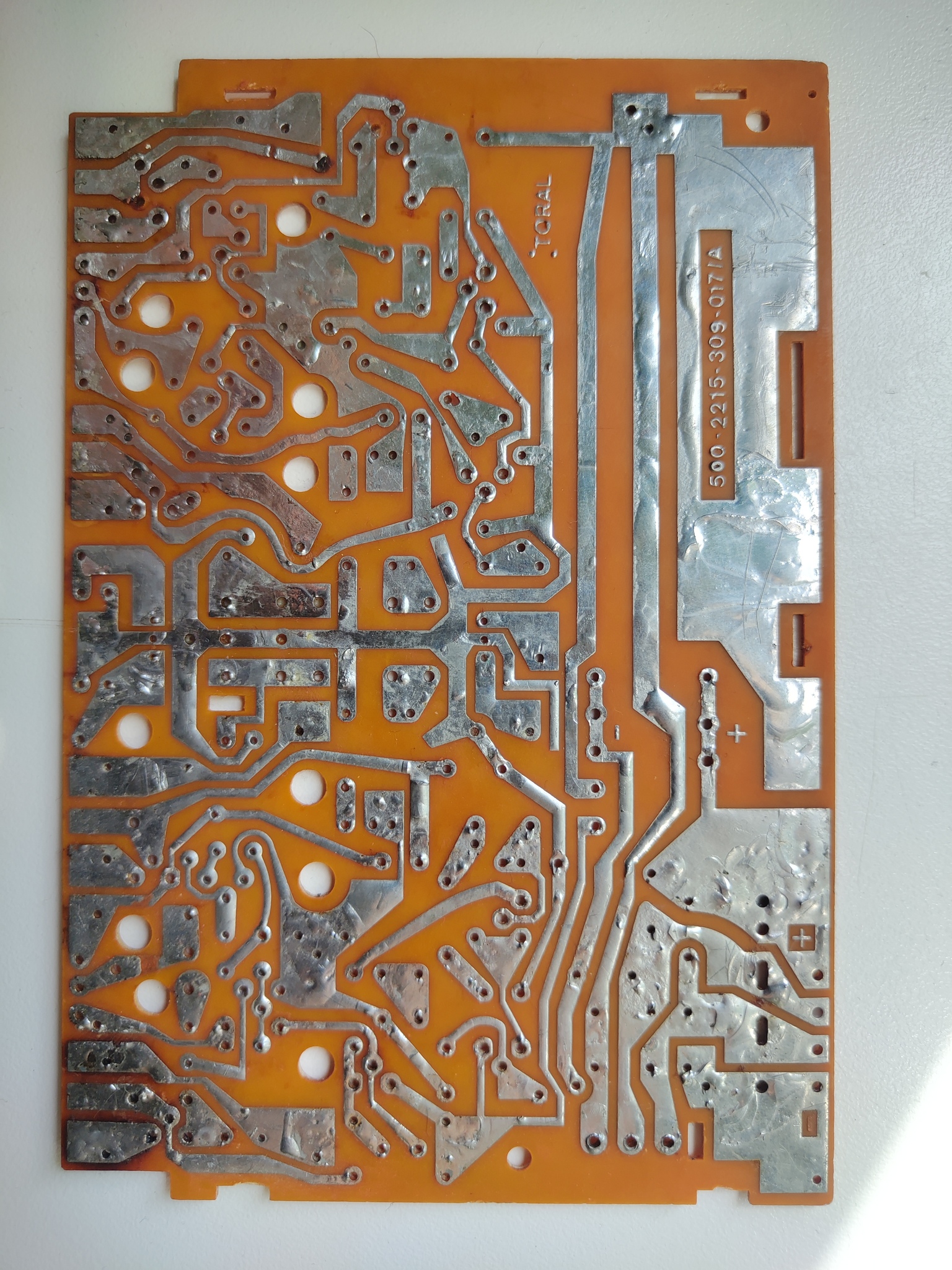

poszukuję informacji czy jest gdzieś dostępny projekt płytki wzmacniacza Unitra ZRK At 9100 , który można by użyć do wytworzenia/zamówienia repliki tej płytki?
pzdr
Fakt. Dlatego szukam gotowca, może ktoś to przerabiał?
Pisownia!
Kilka razy przerysowywałem płytki do starych urządzeń na podstawie ich zdjęć i serwisowówek ... droga przez mękę i bardzo łatwo o pomyłkę. Nigdy nie działało za pierwszym razem, czasem trzeba było 2 lub 3 razy poprawiać. Jeśli płytka jest o wymiarach do 10x10 cm, koszty są niewielkie poza czasem własnym. Jeśli płytka jest większa cena idzie w kosmos, a za spędzone "dupogodziny" i tak nikt nie zapłaci.
Proszę podać wymiary płytki. W wolnej chwili postaram się zrobić kopię na podstawię serwisówki. Gerbery umieszczę na forum, każdy będzie mógł skorzystać. Nie jest jakoś bardzo skomplikowana, pójdzie w jeden wieczór.
Edycja - "rozmiar" może dotyczyć buta, prawidłowo "wymiary" :).
Robiąc "gerbery" robi się także warstwę z opisami. Aby replika była kompletna należałoby znaleźć płatkarnię (nawet w Chinach) co wykona płytki bez soldermaski po obu stronach, powlecze całą miedź cyną lub spoiwem bezołowiowym a napisy wykona bezpośrednio na laminacie od górnej strony.
Nie jest łatwo o wykonanie takiego zlecenia, bo jest ono poza standardem tanich chińskich płytkarni jak PCBway, JLCPCB. Przerabiałem podobne przypadki z retrokomputerami.
No i w jeden wieczór cała płytka ze wszystkimi opisami ... podziwiam. Rysunek miedzi to nie problem, z opisami czas leci szybciej ;)
Ma ktoś wymiary płytki?
Nie ma sensu dywagować, maska, napisy...
Trzeba zakasać rękawy i zrobić a nie prowadzić nikomu nie potrzebną dyskusję. W pierwszym poście jest konkretne pytanie.
P.S. w pewnym wieku sen jest prawie nie potrzebny :)). Wieczór może trwać do 3:00 rano ;)
- 1
- 2
- 3
- 4
- następna ›
- ostatnia »
Przypuszczalnie łatwiej będzie kupić taka płytkę. Można spróbować edytować plik graficzny z serwisówki ale to w cholerę roboty.
