Projekt płytki wzmacniacza Unitra ZRK AT 9100 – gdzie znaleźć projekt PCB?
- Zaloguj Zarejestruj się by odpowiadać
Może się przyda.

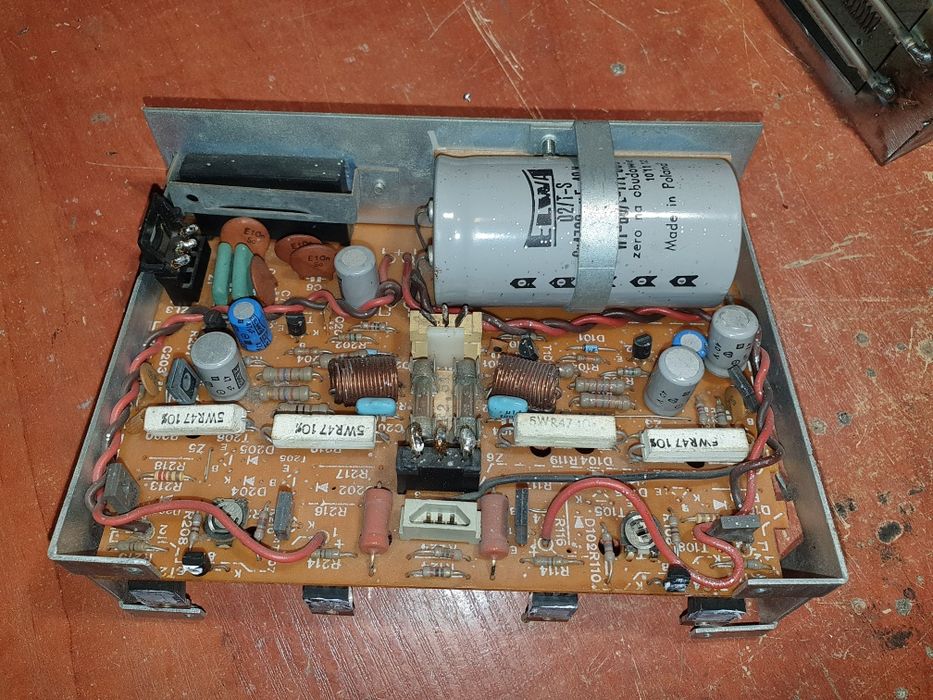

Płytka do AT-9100 za 60zł.
https://m.olx.pl/d/oferta/plytka-unitra-zrk-at9100-CID99-ID15RTO...
mam narysowany projekt płytki od strony ścieżek i padów. potrzebuję kogoś kto wytworzy pliki gerber i nie wiem jak wytworzyć drugą stronę z opisem elementów...
potrzebuję kogoś kto wytworzy pliki gerber
To nie jest proste zadanie.
Trzeba to przekonwertować na plik wektorowy, jakość przedstawionego projektu jest niewystarczająca aby to dobrze wektoryzować, a i tak nie wiadomo czy jest to możliwe, tak z automatu, jakimś konwerterem online.
Wykonaj sam taką płytkę, jeśli nie wykonywałeś, to nauka tak Cię zabsorbuje,że o paleniu zapomnisz.
Tu jest link do filmu, w sieci jest pełno takich instrukcji, obejrzyj kilka:
https://www.youtube-nocookie.com/embed/SyNOZ-EPTKQ?playlist=SyNO...
Nie dało mi to spokoju. Te wymiary prawego boku były kiepsko zliczone. Teraz pokazuję jak one wyglądają w rzeczywistości.
Zdania zaczynamy wielką literą i kończymy kropką. W każdym Twoim poście do poprawy niechlujna pisownia!
:)
nie działa mi caps lock więc nie mogę używać wielkich liter :) żarcik - > marian1981.02
odnośnie tematu-są narzędzia przetwarzające skan/pdf do postaci wektoryzowanych ścieżek (ścieżki, otwory via, pady, etc ) . chat gpt i jego modele wyspecjalizowane w pcb są w stanie pomóc, aczkolwiek tylko podpowiedzieć co trzeba zrobić i jak , ale plików nie przygotują. piszę o tym bo starciłem wiele dni na realizację w/w plików i się nie doczekałem. czasami pliki niby były dostępne, ale nie można było ich pobrać. taka ściema...
program Inkscape jest w stanie wygenerować warstwy obrazu, w tym ścieżki tzw warstwy, oraz pady, otwory, opis i obrys
które mogą posłużyć do wygenerowania gerberów. zniekształcenia obrazu w pliku wejściowym dla Inkscape nie są problemem.
Jestem tu nowy. sensownego rozwiązania problemu nie znalazłem, ale jeśli ktoś chciałby skorzystać z doświadczenia zebranego w obszarze wytworzenia gerberów , zapraszam na priv.
nie wiem kim jest marian1981.02 , ale chyba zalazłem mu za skórę moją pisownia. może mnie usuną :)
nie chodzi marian ( jak się sam nazwałeś ) o detale :)
Zacznij stosować się do zasad pisowni na tym forum.
program Inkscape jest w stanie wygenerować warstwy obrazu, w tym ścieżki tzw warstwy, oraz pady, otwory, opis i obrys
Wskazany program jest przeznaczony do tworzenia grafiki wektorowej, nie wiem czy jest w nim funkcja trasowania, nawet jak jest, to przetworzenie Twojego pliku z wzorem ścieżek na wektory wyjdzie mało dokładnie i efekt będzie wymagał dużo pracy korekcyjnej.
Rozwiązanie jest takie,równie pracochłonne, importuj do Inkscape" plik z układem ścieżek i na tle tego pliku przekalkuj grafikę ręcznie na wektorowy układ ścieżek
Można też wprowadzić schemat do programu tworzącego PCB lub platformy online i wykonać PCB profesjonalnie, wtedy będziesz generował do woli gerbery, pdf-y, bmp i to co jest potrzebne aby zlecić wykonanie płytki na przykład w PCBway
Programy do PCB
1. EAGLE
2. DipTrace
3. Kicad
Strona online do płytek PCB: https://easyeda.com/
Strona gdzie można zlecić zamianę jpg na wektory: https://www.nlogo.pl/jak-zamienic-jpg-na-wektor
W Kicad można wkleić zdjęcie płytki w tle i narysować ścieżki na nowo. Program jest darmowy i całkiem profesjonalny. https://www.youtube.com/watch?v=Sz_qaHdjxnk
Tak mogłaby wyglądać płytka dla 1 kanału AT bez zmian układowych, jedynie z dołożonymi kondensatorami.
To projekt zrobiony w oparciu o schemat stopnia mocy Zodiaka, więc układowo taki sam jak w AT o ile nie weźmiemy pod uwagę zabezpieczenia - tu jest, dla AT można go pominąć.
Jak widać, na płytce nie przewidziano prostownika i głównych kondensatorów filtrujących, ponieważ to tylko część większego projektu - domowego wzmacniacza gitarowego, który potrzebował znacznie rozbudowanego zasilania.
