M7020 ustawienie geometrii głowicy i toru przesuwu taśmy
- Zaloguj Zarejestruj się by odpowiadać
Mój pomysł jest taki że musiałbym jakoś zasymulować sztuczną głowicę, na której napięcie będzie odpowiadało 0dB na wskaźniki i 580mV na wyjściiu dzięki temu będę mógł ustawić czułość i wskaźniki.

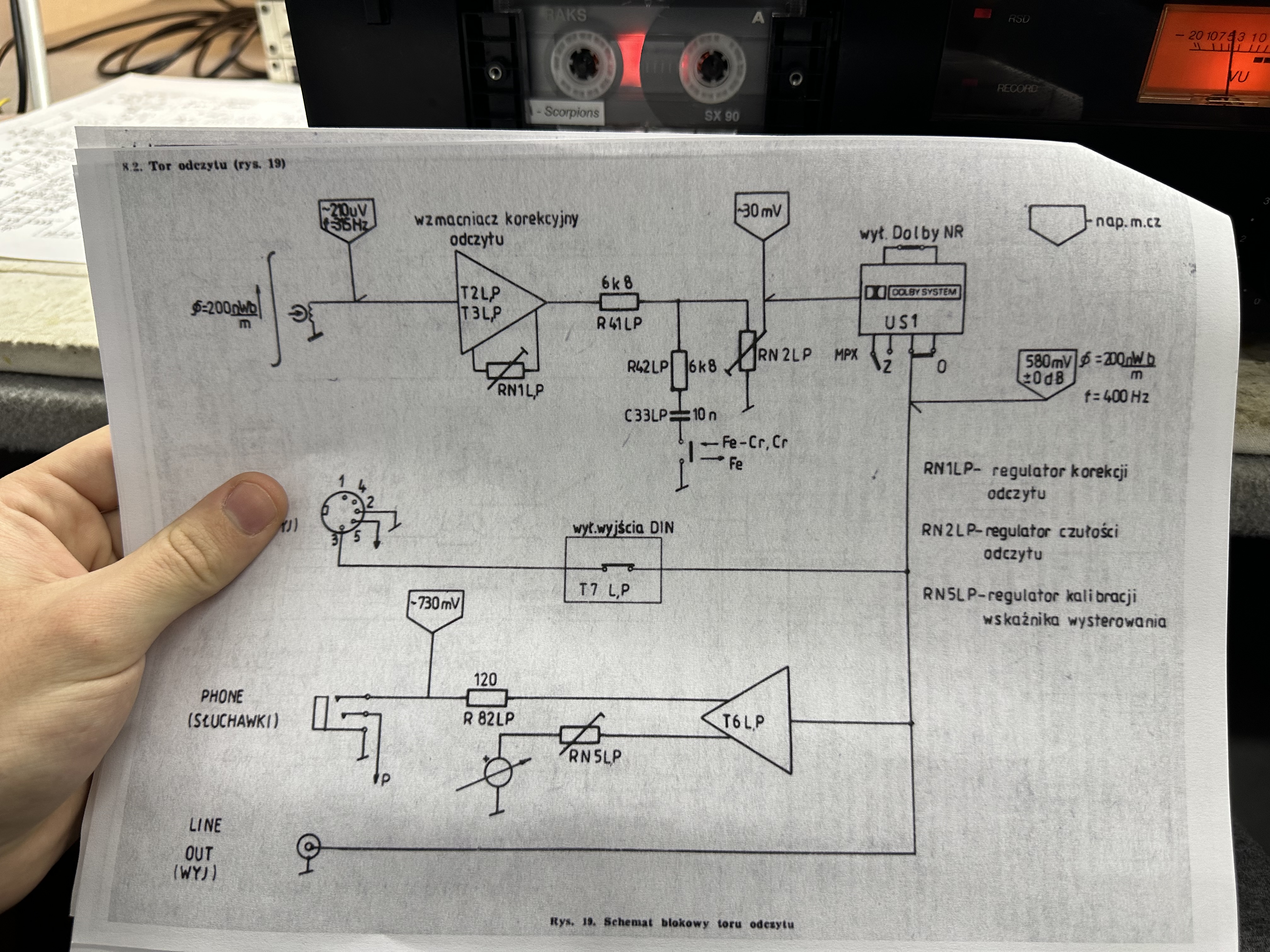

Znalazłem właśnie taką stronę w instrukcji serwisowej i muszę się jakoś wpiąć żeby uzyskać 210uV z mojego generatora G432
Do głowicy od strony masy przy odczycie szeregowo jest wpięty rezystor 10ohm. Podajesz w to miejsce sygnał przez rezystor np. 1k i masz dzielnik 1/100, jak podasz przez rezystor 10k to masz dzielnik 1/1000 czyli z 1V wchodzi na głowicę 1mV jak dobrze policzyłem.
Do głowicy od strony masy przy odczycie szeregowo jest wpięty rezystor 10ohm. Podajesz w to miejsce sygnał przez rezystor np. 1k i masz dzielnik 1/100, jak podasz przez rezystor 10k to masz dzielnik 1/1000 czyli z 1V wchodzi na głowicę 1mV jak dobrze policzyłem.
Tam jest szeregowo z głowicą 100ohm.
Jak zewre głowice tymi kółkami serwisowymi do masy to faktycznie wychodzi na to że zrobi się dzielnik jeśli podam szeregowo sygnał z generatora.
Teraz pytanie jak jest dokładniej i precyzyjnej?
- 100ohm i 1k czyli 1:10 i wtedy 2mV
- 100ohm i 10k czyli 1:100 i wtedy 20mV
Sygnał mierzę V640 lub multimetrem cyfrowym, podaje z V640.
Kiedy osiągnę największą dokładność i najmniejszy błąd?
Rzeczywiście, głupoty napisałem. Nie 10 tylko 100 i nie od strony masy przy odczycie tylko na linii sygnałowej a do masy jest zapinany przy zapisie ten 100 ohm. Ale pisałem z pamięci a nie na podstawie schematu. Rezystancja uzwojeń głowicy to powiedzmy 250ohm plus te 100 to daje 350ohm. Ale nie wiemy jaką impedancją wykarze się uzwojenie głowicy dla 400Hz. Podaj sygnał 10mV przez rezystor 10k i po prostu zmierz V640 w punkcie przyłożenia co z tego wyszło. Na wejście modułu dolby ma być podane 30mV.
Panowie, czytam i oczom nie wierzę!
Chcecie ustawiać poziomy i charakterystyki odczytu wpinając się generatorem w złącze głowicy?
Przecież te Pr służą do ustawienie wzmocnienia i ch-ki układu głowica+tor odczytu, a nie samego wzmacniacza. Gdyby chodziło o sam wzmacniacz, wystarczyłoby zastosowanie kilku krytycznych elementów RC z tolerancją mniejszą niż 5%, jak jest np. w przedwzmacniaczach korekcyjnych do wkładek gramofonowych.
PR-ki mają za zadanie dostosowanie parametrów toru odczytu do konkretnego egzemplarza i typu głowicy!
Tym samym nie jest niestety możliwa prawidłowa regulacja toru bez kasety z sygnałami wzorcowymi. Podejdź ze swoim generatorem do kogoś kto dysponuje sprawnym, dobrej klasy magnetofonem i nagraj na porządnej kasecie kilka sygnałów.
Możesz skorzystać z gotowca:
https://archive.org/details/kaseta-demonstracyjna-adam-smialek
Czułość ogarnięta, ustawienie przyrządami pokrywa się z taśmą wzorcową którą kiedyś nagrałem.
Jeszcze muszę ustawić tą korekcję, ale do tego już nie mam odpowiedniego sygnału.
Zauważyłem że ten potencjometr służy do wzmocnienia wyższych częstotliwości.
Końcowi albo go zostawię w pozycji środkowej, albo max lub pójdę na kompromis i suwak ustawię między max a środkiem.
Pozostało mi tylko ustawić zapis a to tylko formalność.
- « pierwsza
- ‹ poprzednia
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- 9
- następna ›
- ostatnia »
To masz już wystarczająco dużo całkiem dobrych przyrządów.
Odczyt (poziom, czyli wzmocnienie toru odczytu) ustaw z grubsza na jakiejś kasecie nagranej firmowo. Albo zakup sobie kasetę testową za niedużo talarów, do ustawienia dla domowego użytku taka wystarczy aż nadto.
Jak już z grubsza ustawisz poziom odczytu, to wepnij się z sygnałem z G432 na złącze wiązki głowicowej przez opornik 10k, 1 kHz i 0,1 na prawym dzielniku generatora. Potrzebne będzie około 1...2mV sygnału za tym opornikiem (czyli na głowicy), ustaw potkiem generatora na wskaźnikach magnetofonu 0 dB. Potem przeleć ch-kę częstotliwościową na zgodność z serwisówką.
