Unitra Condor brak dźwięku z kasety
- Zaloguj Zarejestruj się by odpowiadać

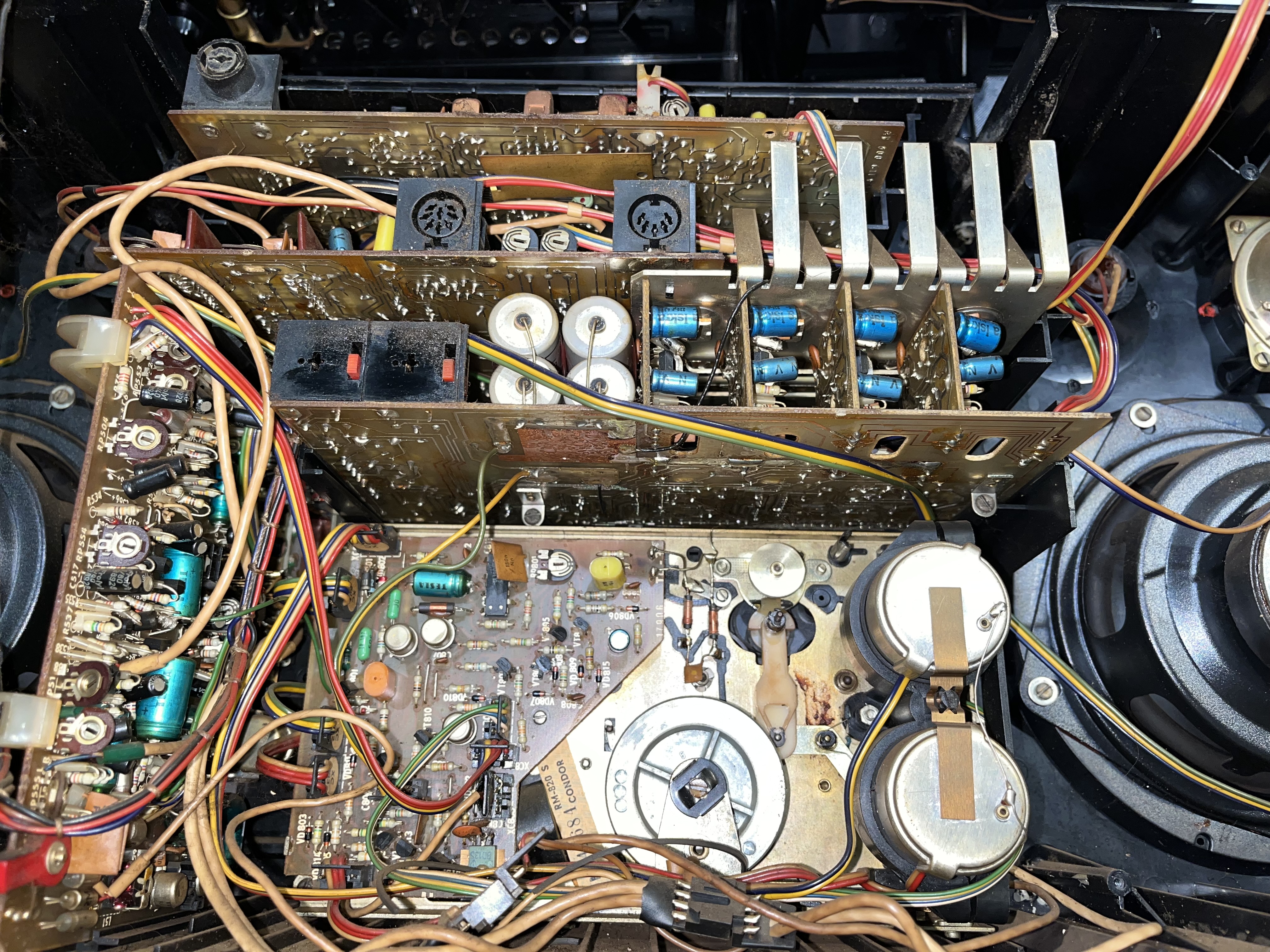

Witam, szukam pomocy w temacie radia Unitra Condor RM820S. Mechanizm kasety pracuje, przewija i podnosi sanki lecz w ogóle nie ma dźwięku. Podmieniłem głowicę, to samo. Dotykając głowicy, podczas pracy na otwartej kieszeni, nie ma reakcji ani szumów. Diody na panelu nie wykazują żadnej reakcji, podczas pracy mechanizmu. Radio na zakresie FM, gra normalnie. Z mechanizmu oderwał się krótki zielony kabelek który szedł na rezystor w płytce odczyt zapis - przylutowałem lecz bez zmian. Magnetofon ogólnie wiele lat nie używany rozebrałem wymieniłem urwane paski lecz kaseta nie gra. Nie widzę by ktoś wcześniej grzebał wszystko wygląda bardzo dobrze wizualnie.
Macie jakieś pomysły?
Głowica fakt że nie wiadomego pochodzenia choć ta co była zamontowana oryginalnie nie wygląda na zużytą . Regulacji jestem świadom ,ale jakkolwiek magnetofon powinien się odezwać a tu cisza totalna i na wskaźnikach i w głośnikach. Była to czynność chybił trafił muszę jeszcze zmierzyć tą głowicę dla pewności.
Głowica fakt że nie wiadomego pochodzenia choć ta co była zamontowana oryginalnie nie wygląda na zużytą . Regulacji jestem świadom ,ale jakkolwiek magnetofon powinien się odezwać a tu cisza totalna i na wskaźnikach i w głośnikach. Była to czynność chybił trafił muszę jeszcze zmierzyć tą głowicę dla pewności.
Nie, nic z tych rzeczy, głowicy nie ruszaj.
Włącz odtwarzanie bez kasety, dotknij drucikiem, szczypcami, etc.. końcówek głowicy, powinien być słyszalny brum. Jesli nie, sprawdź na płytce D5 - magnetofon, isostat odpowiedzialny za funkcję przełączenia zapis-odczyt. Przełączniki wymagają pprzeczyszczenia a właściwie spryskania np. kontakt 60. Spryskaj, poruszaj i wtedy próbuj dalej.
Robiłem tak jak piszesz - dotykając glowicy zero reakcji w głośnikach żadnego trzasku itd. Dziwne ,bo mimo że nie odtwarza to po włączeniu play słychać lekki szum w głośnikach ,ale nic po za tym. Jest brum w głośnikach przy przełączaniu na zapis tak prawie przed zapięciem całkowitym potem cewka odrzuca przycisk z wiadomych względów ,ale odczytu brak. Studiuje schematy muszę się do tego przybrać z głową.Jeszcze jakoś bym to zrozumiał gdyby wskaźniki wysterowania działały a nie było by dźwięku a tak to …
Sprawdź ten przełącznik zapis odczyt, najlapiej wyjąć całą płytkę modułu magnetofonu, sprawdź też przewody do głowicy , na schemacie masz numery złączek i łatwo sprawdzić zwykłym miernikiem czy są całe. Jeśli radio działa nawet nieprzestrojone to przyczyna musi leżeć po stronie modułu magnetofonu. Sprawdź zasilanie czy dochodzi do tego modułu. Jutro spojrze na schemat bardziej wnikliwie spróbuję pomoc

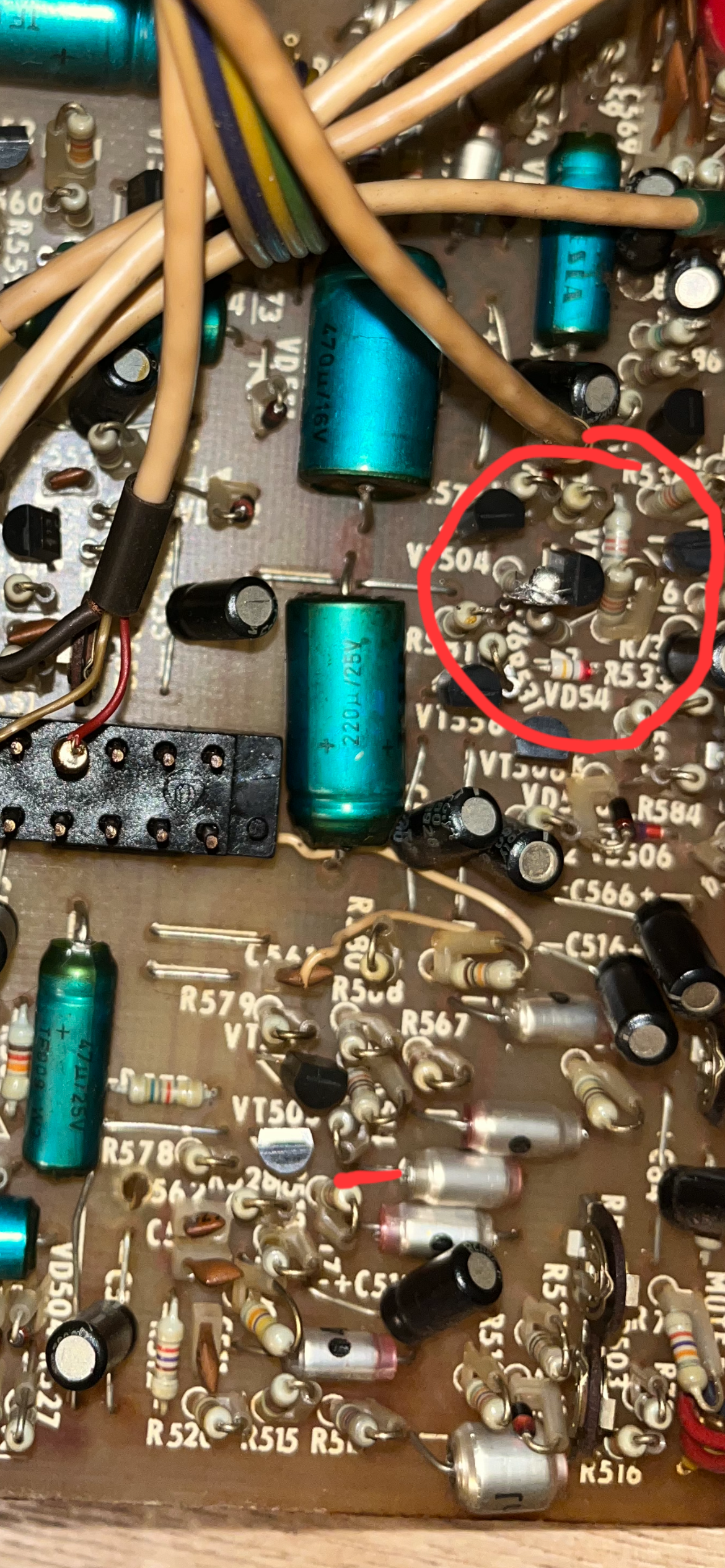

Jutro wymontuje tą płytkę całkowicie porządnie wyczyszczę isostat i na nowo polutuje- zobaczymy. Przy R567 zobaczyłem krótki kabelek podwinięty pod elektrolit ewidentnie urwany ,ale gdzie mógł być ? Gdzieś blisko ,bo tak pechowo by się nie zawinął
Zasilanie do tej płytki idzie do złącza XC507 pin1. Sprawdż obecność napięcia na rezystorze R60, R61. Przy włączonym odtwarzaniu napięcie wyciszania szumów powinno być około 0V na złączu XC508 pin1. Możesz spróbować odłączyć XC508.
Tą głowicę wymieniłeś na podstawie diagnozy?
Zamontowałeś nową sprawną?
Teraz czekają Ciebie wszystkie regulację z wymianą tej głowicy związane.
