Różnice między podzespołami na schemacie Radmor 5102.

Witam, mam pytanie dotyczące kondensatorów w głowicy UKF PGU-3 (1983 r.).
Na dołączonym schemacie zaznaczyłem elementy kolorami:
zielony — 1 nF,
czerwony — 100 nF.

Problem polega na tym, że w moim egzemplarzu w tych miejscach były zamontowane inne wartości: zamiast 1 nF miałem 2,2 nF, a zamiast 100 nF było 47 nF. Ten C116 - 22pf to nie ma ale no co, to jest Unitra I tam jest chyba dziesiątki błędów na schematach.
Postaram się napisać tak, aby każdy zrozumiał o co mi tak naprawdę chodzi bo nie raz już miałem oburzenia i krytykę na temat tego co robię.

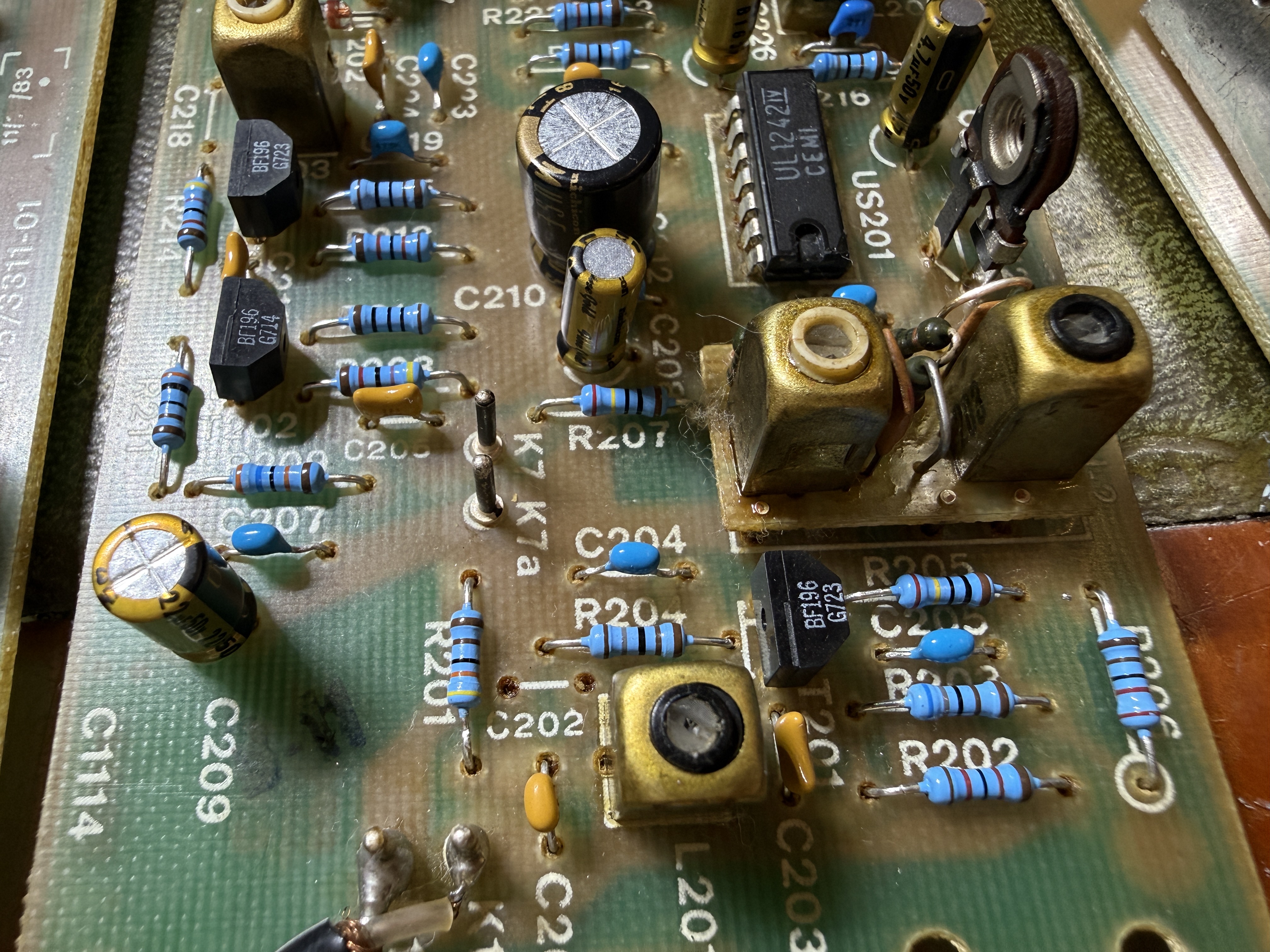

Robię remont Radmora 5102 i zależy mi na możliwie porządnym odświeżeniu odbiornika, nie tylko „żeby działał”, ale też żeby był zrobiony jak najbardziej poprawnie i na dobrych podzespołach. Natomiast jeśli ktoś uważa że podzespoły które mają ponad 40 lat, podlegają dryfowaniu parametrów z czasem, czy po prostu jakość ich jest „juz nie użyje tutaj słowa jaka” to proszę bardzo jak komu pasuje. Chcę po prostu doprowadzić ten egzemplarz do możliwie jak najlepszego stanu technicznego, dlatego próbuję ustalić, jakie wartości w tym miejscu powinny być właściwe. Po tylu latach nie mam też pewności, czy te różnice wynikają z fabrycznych zmian, innej wersji głowicy, czy z wcześniejszych ingerencji.

Czy ktoś, kto zna tę głowicę albo serwisował PGU-3, może podpowiedzieć:
1. jakie wartości w tych miejscach powinny być właściwe,
2. czy różnica między 1 nF a 2,2 nF oraz między 100 nF a 47 nF ma istotny wpływ na pracę toru FM,
3. i czy takie rozbieżności były spotykane fabrycznie, czy raczej świadczą o późniejszej przeróbce?

Interesuje mnie techniczne wyjaśnienie różnic wartości i ich wpływu na pracę układu, a nie ocena samego sensu remontu, ponieważ celowo robię ten odbiornik możliwie porządnie i chcę mieć po prostu pewność, że wszystko jest dobrane tak, jak powinno.

Będę wdzięczny za merytoryczne wskazówki.
