Fonomaster 610f - pasek talerza

Cytat pajus:

Panowie, z całym szacunkiem ale jak Wy się boicie rozkręcić kilka śrubek, to ja nie chcę wiedzieć jak Wy serwisujecie swoje cudeńka.
Nie wiem, jak można wyczycic i nasmarować te elementy bez ich demontażu.
Sorki, ja wymiękam i odstawiam się na bocznicę.
Będę mimo wszystko jako posiadacz tego modelu w wersji deck i Fonomaster śledził ten temat i może czasem coś wtrącę.

Bez obrazy

Tu wskazane jest zwrócić uwagę, że my to się niczego nie boimy w kwesti uruchomienia tak prostego mechanizmu.
Ja konkretnie obawiam się, że autor tematu zachęcony niezbyt odpowiedzialnymi podpowiedziami ruszy na żywioł i będzie klapa.
Bo w przypadku zniszczenia któregoś z elementów mechanizmu musimy pamiętać, że on na pobliskiej wierzbie nie rośnie.

Przecież nie każdy ma w domu pełne wyposażenie narzędziowe, stosowne oleje i smary.
Kolejna kwestia, to wiedza techniczna i zdolności manualne.

Znam ludzi, którzy "Pana Tadeusza" wyrwani z najgłębszego snu recytują od dowolnie zadanego fragmentu, którzy grają w topowych zespołach na perkusji, ale nie wolno dopuszczać ich do piły tarczowej, bo na bank stracą palce.

Podam przykład z życia.
Zatrudniony mechanik na pełen etat dostaje zlecenie uszczelnienia pokrywy łańcucha rozrządu.
Poddaje ten pomysł pod wątpliwość.
Nie to prosta operacją, da radę.
Auto po naprawie nie zrobiło metra.
A wybuch był na 20 tysięcy złotych.
A było takie proste.

Nie moźna wszystkich mierzyć jedną miarą.

Zbychu58 jak sam piszesz, to jest prosty mechanizm. Tutaj nie da się niczego zepsuć, chyba że tego chcesz i się mocno postarasz.
Do rozebrania tego mechanizmu naprawdę nie potrzeba specjalistycznych narzędzi ani wiedzy tajemnej. Poza tym w razie wątpliwości po to jest forum aby pomóc w ewentualnym złożeniu. Jeżeli będzie taka potrzeba, to na przykładzie swojego gramofonu pokażę krok po kroku jak go prawidłowo złożyć. Ale żeby dojść do tego dlaczego talerz się nie napędza, to należy przede wszystkim przesmarować elementy odpowiedzialne za napęd a jeżeli to nie pomoże, to wtedy szukać przyczyny.

Celicaman ramię to już trochę inna bajka i nie ma co porównywać do mechanizmu napędu.

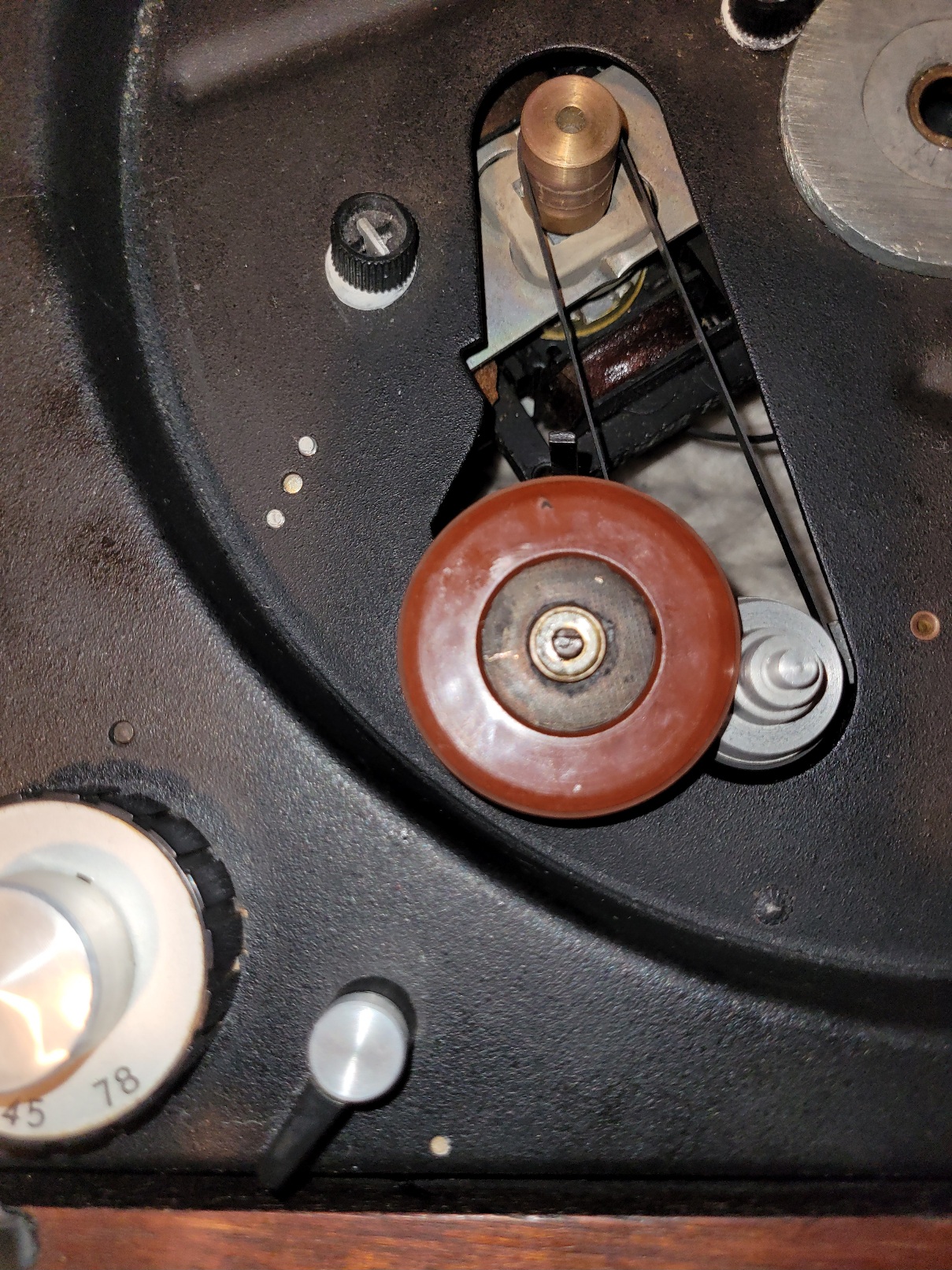

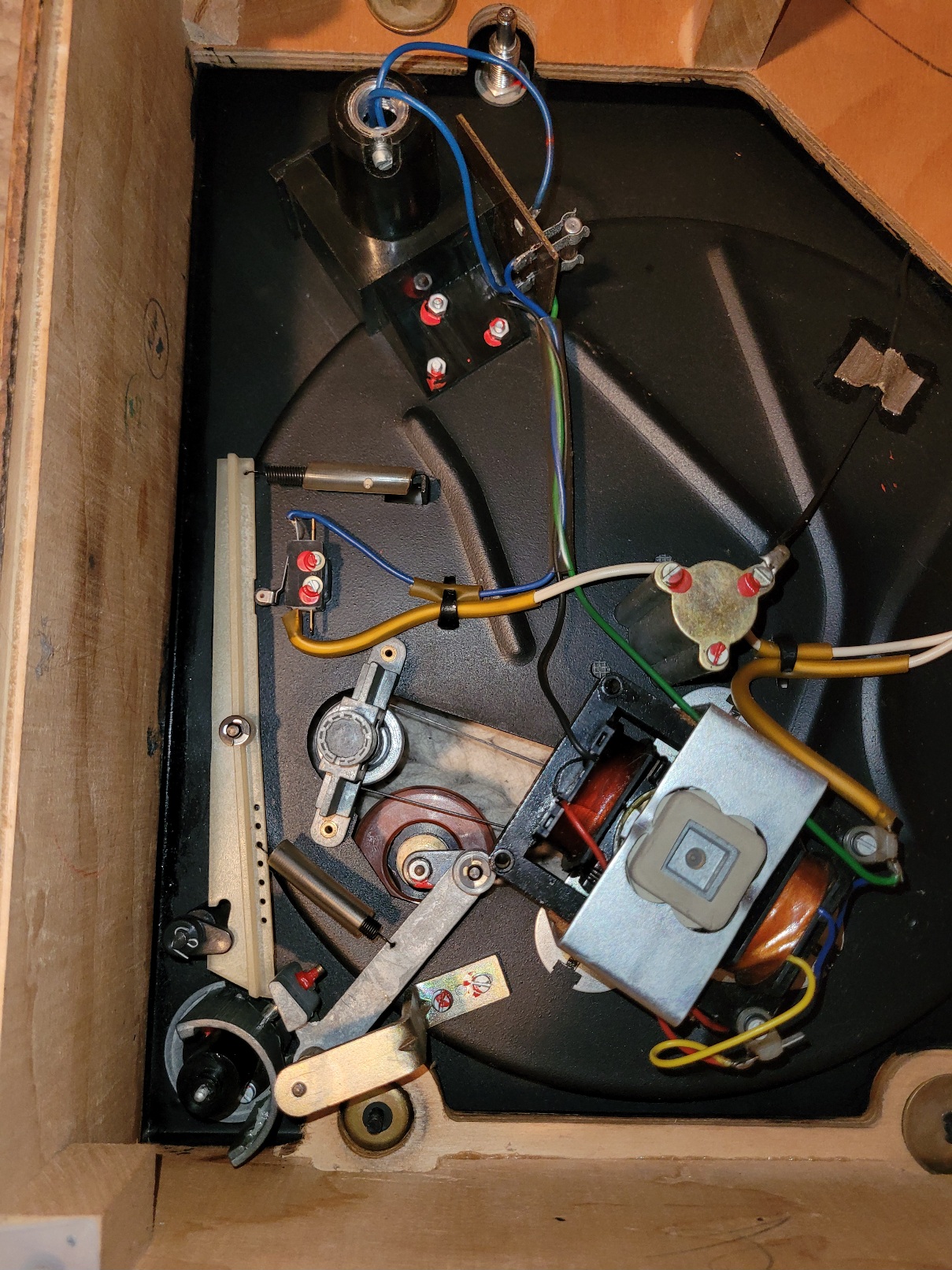

Załączę jeszcze kilka zdjęć z opisem zasady działania tego gramofonu
Talerz wewnątrz kołnierza ma ok. 240mm (pomiar taśmą zwijaną), więc promień wynosi 120mm.
Promień od osi łożyska gramofonu do idlera gdy jes włączone zasilanie i dotyka stożka, to ok. 122mm

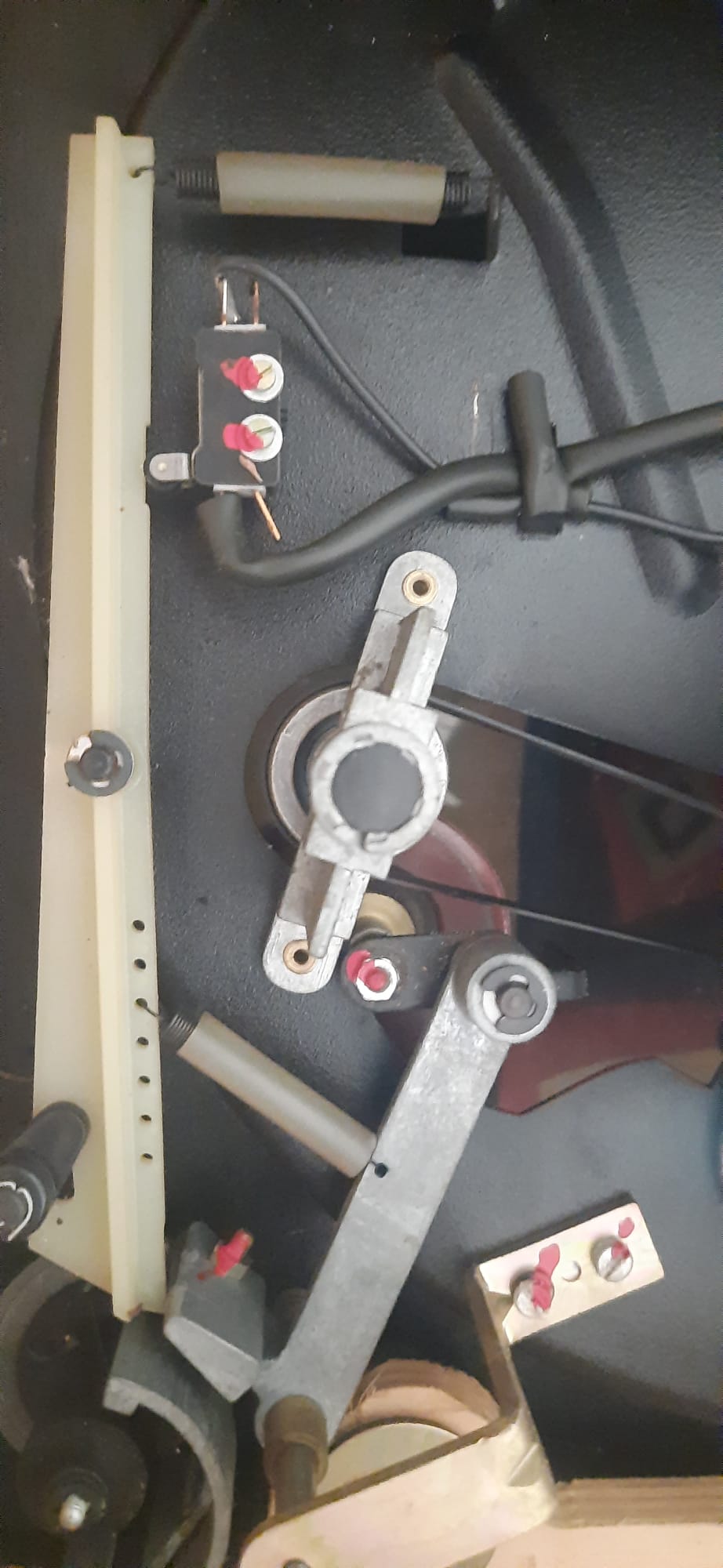

Idler jest umieszczony na osi, która jest w mimośrodzie do drugiej osi, przez co idler posiada luźny rych po łuku
Przez ten ruch w trybie włączonym idler ma ruch wahliwy o długości ok. 10mm

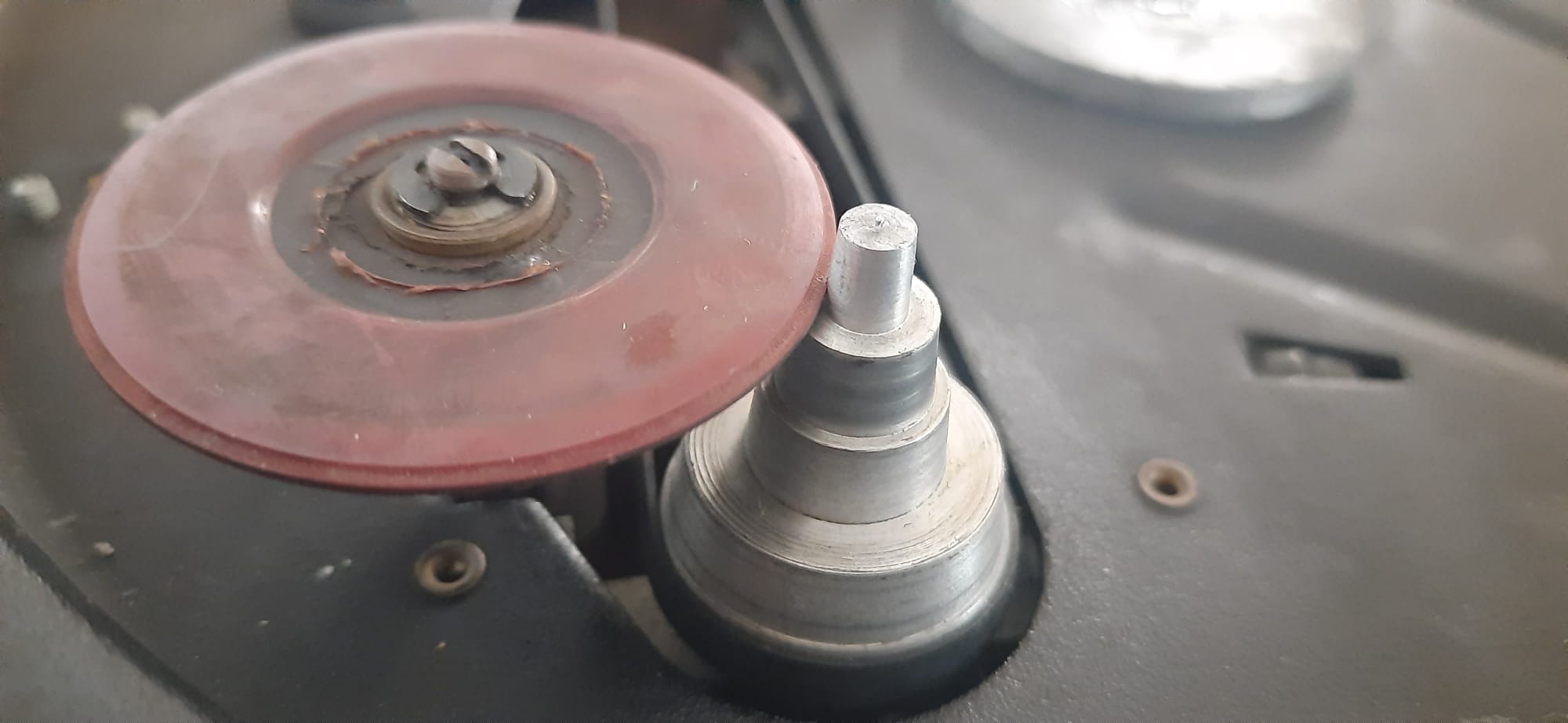

Na poniższym zdjęciu pokazuje dwa skrajne położenia idlera
Takie rozwiązanie powoduje, że docisk idlera do stożka powoduje kolnierz talerza i jego 2mm krótszy promień.
I tu opór stawia sprężyna, którą na początku podejżewałem, że nie bierze udziału w tym procesie, ponieważ w trybie włączonym ona się luzuje ale w tym przypadkubstawia ona lekki opór i dociska do talerza.

Cytat pajus:

Nie wiem, jak można wyczyścić i nasmarować te elementy bez ich demontażu.

Obstawiam, że wiesz, że się po prostu nie da. Ale nie wszyscy to wiedzą, nie wszyscy mają pojęcie o tym, co piszą i nie potrafią przewidzieć, że pozorne usunięcie jednej usterki od razu ujawni kolejne, lecz zwykle już wtórne, czyli zniszczenia. O tym już napisałem, ale to niewygodne treści, więc większościowo olane.

Cytat pajus:

Wg mnie kolega powinien w pierwszej kolejności gramofon rozkręcić, wyczyścić i nasmarować/naoliwić wymagane elementy. Wtedy możemy szukać przyczyny o ile po tym zabiegu sama się nie rozwiąże.

Otóż to. Najlepszy, najtańszy i zwykle też najszybszy sposób rzetelnego wykonania "prawdziwej" naprawy.
Apriorycznym jest założenie, że autor tematu potrafi posługiwać się podstawowymi narzędziami i nie masakrować nimi elementów urządzenia. A skoro tak, to demontaż całkowity tak prostego mechanizmu nie powinien stanowić dlań problemu. Zwłaszcza, że robienie zdjęć to dzisiaj kaszka z mleczkiem dla pięciolatka.
Jeśli jednak ten mechanizm jawi się jako zbyt zawiły, to proszę bardzo - jestem gotów naprawić go gratis z fotorelacją. To jest max. 2,5 godziny na wszystko z wykonaniem nowego idlera włącznie.

Cytat pajus:

Cytat Zbychu58:

Cytat pajus:

I jeszcze najważniejsze pytanie, czy ściągłeś talerzyk idlera i naoliwiłeś go, żeby luźno się kręcił?

Na tym etapie namawianie autora do oliwienia czegokolwiek, to szukanie kolejnych problemów.

Ale spokojnie dojdziemy i do tego.

Właśnie to jest ten moment. Aby mechanizm zadziałał, to najpierw musimy mieć pewność, że elementy, które są przewidziane do obracania, obracają się luźno.

@pajus - jak widzisz, nie wszyscy rozumieją znaczenie kolejności wykonania operacji. To nic, że sobie popracuje i popiszczy na sucho... A niech się zatrze, w końcu nie mój...
Ale co się dziwić, skoro najaktywniejszy z doradców pisze:

Cytat Zbychu58:

Mechanizm działa prawdopodobnie w ten sposób, że [...]

Czyli nie zna tego mechanizmu.
