Projekt płytki wzmacniacza Unitra ZRK AT 9100 – gdzie znaleźć projekt PCB?
- Zaloguj Zarejestruj się by odpowiadać
Jeśli masz skaner, wrzuć płytkę na niego i zeskanuj obie strony w 300dpi. Skan zapisz w TIFFie Dlaczego tak? Skan nie posiada zniekształceń geometrycznych wprowadzanych przez ułomne układy optyczne telefonów komórkowych lub prostych cyfrówek. Łatwiej potem skalować i manipulować w programach do projektowania płytek lub dowolnym CADowskim.
Jeśli będziesz robił zdjęcie płytki, połóż obok linijkę ze skalą w centymetrach i zrób zdjęcie tak, aby było widać podziałkę na linijce.
Dziękuję za tak duże zainteresowanie. Podsyłam co mam:
Nie dało mi to spokoju. Te wymiary prawego boku były kiepsko zliczone. Teraz pokazuję jak one wyglądają w rzeczywistości.
Zdania zaczynamy wielką literą i kończymy kropką. W każdym Twoim poście do poprawy niechlujna pisownia!

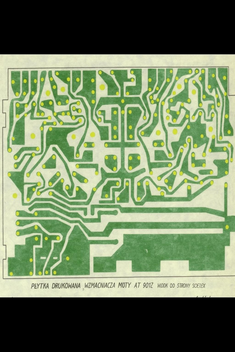

W wolnej chwili postaram się zrobić kopię na podstawię serwisówki.
To zły pomysł. Oryginalna płytka nie jest optymalnie zaprojektowana.
O wiele lepiej zaprojektować ją od podstaw, zgodnie z zasadami sztuki, gdzie obwody wysokoprądowe są oddalone od niskoprądowych, gdzie obwód Zobla nie wisi blisko wejścia, gdzie można zastosować kondensatory antyparazytowe w obu liniach zasilania i dodać kondensator bocznikujący Zenera w stopniu różnicowym.
Jeszcze lepiej byłoby od razu zastosować źródło i lustro prądowe - w najprostszej wersji to tylko 4 dodatkowe elementy i zrezygnować z archaicznego darlingtona na rzecz compound pair.
Tak, to nie będzie taka sama płytka i taki sam (bo lepszy) stopień mocy; zapewne zdewastuje odbiornik do stanu "stop dewastacji"
Potrzebuję odbudować oryginalną płytkę. Nie mam dużego doświadczenia i wiedzy. Zabawę z naprawą zrk zacząłem na zasadzie hobby. Mam dwie sztuki i cel na ten moment , to ich naprawa.
Jeśli ktoś chce zbudować coś lepszego, to myślę że temat wart uwagi, ale dla mnie, nie na tym etapie.
Myślę, że za kilka lat wielu amatorów mogłoby skorzystać z nowego projektu końcówki mocy.
Na tym polega zabawa? Coś muszę robić - od kiedy nie palę to dłubię w elektronice jak wspomniałem dla fun'u.
nie dało mi to spokoju. te wymiary prawego boku były kiepsko zliczone. teraz pokazuję jak one wyglądają w rzeczywistości
To mamy konkret.
Oczywiście można PCB lepiej zaprojektować, można wprowadzić zmiany w topologii układowej wzmacniacza nawet pokusić się o wpakowanie do AT innego wzmacniacza np. "mgr. U. Klapaczyńskiej" tylko to już nie będzie AT9100 :).
Posiadam taką oto pustą płytkę, mam nadzieję że zdjęcie pomoże w projektowaniu nowej.
