Naprawiany radmor 5412
- Zaloguj Zarejestruj się by odpowiadać
Dodałem w trochę lepszej jakości schemat do bazy plików.
https://unitraklub.pl/plik/426
Dzięki serdeczne.
Radiatory od BDP w stabilizatorach +18V i +42V będą się grzać, bo taka ich natura. Producent o tym wiedział, dodając od 86 roku drugi rząd kratki wentylacyjnej i zwiększając powierzchnię radiatorów.
Źródeł szumu szukaj w przedwzmacniaczu. Czy gałka volume na min, czy max, tam szumu ma być zero.
Zaczyna mnie irytować ten radmor - spalił mi prawy kanał w końcówce w czasie grania na średniej głośności. BD649/650 tylko podróby, 911/912 podobnie.
Tulejki do tranzystorów mocy nie do znalezienia, przynajmniej mi się nie udało (wyjąłem ze starej końcówki do "nowej". chcę mieć dwie na podmianę).

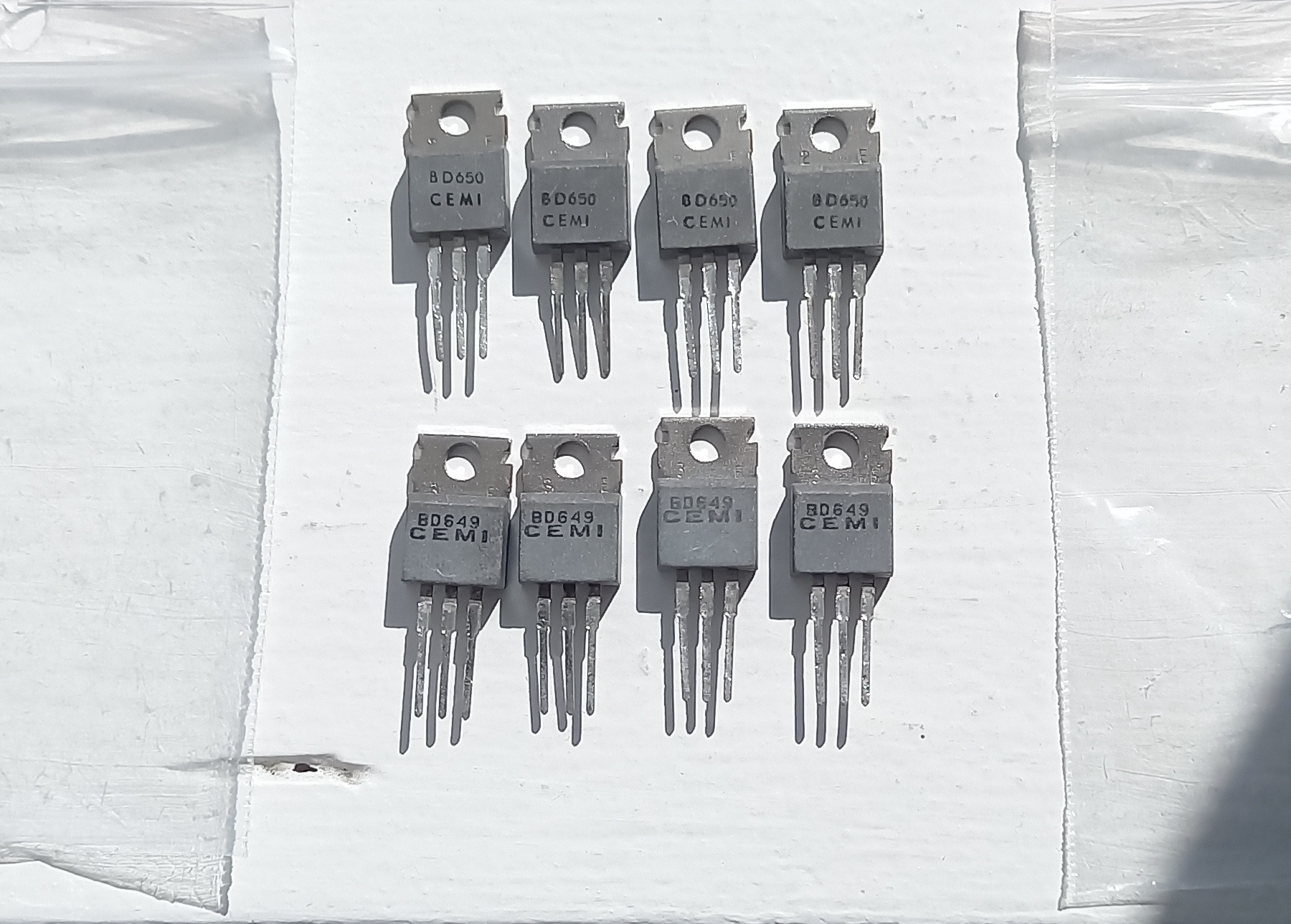

W ubiegłym roku kupiłem do jednego z moich radmorów takie tranzystory.
Wyglądają na oryginalne.
To miałeś farta. Ja na próbę założyłem 2N6107/6292 (czyli odpowiedniki BDP286/5) i bezpieczniki strzeliły po ok. pół minuty. Zwarcie K-E, podobnie jak w oryginalnych philipsach.
https://allegrolokalnie.pl/oferta/bd650-prodphilips-rok-prod-1990
https://allegro.pl/oferta/tranzystor-bd649-bd-649-z-wojska-13651...
Ja się nie znam na elektronice, ale tam chyba powinny być Darlingtony.
https://allegrolokalnie.pl/oferta/bd650-prodphilips-rok-prod-1990
https://allegro.pl/oferta/tranzystor-bd649-bd-649-z-wojska-13651...Ja się nie znam na elektronice, ale tam chyba powinny być Darlingtony.
Te widziałem, ale na razie za duże ryzyko spalenia. Mam jeszcze parę w "starej końcówce" i chyba znalazłem patent na brakujące tulejki - dorobię ze zwykłych tulejek dystansowych szlifując na wiertarce. Jedna już prawie zrobiona.
Na forum jest opis wzorowo moim zdaniem przeprowadzonej kompleksowej odbudowy 5412, tylko nie potrafię wkleić.
Warto na spokojnie przeczytać.
https://unitraklub.pl/temat/17727
Zbyszku, wchodzisz na link do tematu. Jedna z możliwości: Dajesz "Udostępnij", potem "Skopiuj link" i wklejasz w post.
Dodałem w trochę lepszej jakości schemat do bazy plików.
https://unitraklub.pl/plik/426
