SMAK kondensatory
- Zaloguj Zarejestruj się by odpowiadać
W praniu wyszło, że dwa kondensatory w Smaku C112 i C 118 mają odwróconą polaryzację, rozrysowałem kawałek schematu, gdzie są podłączone.
I teraz pytanie czy zostawić tak, jak jest, czy wlutować, tak jak jest napisane na płytce ?
Znalazłem przedwzmacniacz gitarowy i wychodzi że plus powinien być. https://gitarzysci.pl/jfet-preamp-j201-bf245-t59901.html od strony tranzystora. Dziwi mnie zastosowanie tranzystora polowego w torze odczytu.
A może przedstawiłbyś fragment oryginalnego schematu, a nie odrysowywał jakieś jego kawałki, bo w tej chwili podłączenie tranzystora polowego na twoim rysunku jest nonsensowne.
I nie kieruj się zasadą, że plus w stronę tranzystora. Spróbuj metody z woltomierzem DC.
pozdrawiam
Grzesiek
Opisówką na laminacie od strony elementów raczej bym się nie sugerował - zdarzały się całe partie takich baboli ;)
Pomierzyć co tam się dzieje i wszystko wyjdzie.
Sam szukam schematu,ale szanse topnieją z każdym miesiącem.Popatrzę i jeszcze dorysuje elementy. Fajnie że ktoś wrzucił serwisówkę Partnera, ale tam brakuje schematu części magnetofonowej- to przeróbka MK 125 bez wzmacniacza mocy. Sam zrobiłem pilota do SMAKA.
Dziwi mnie zastosowanie tranzystora polowego w torze odczytu.
A niby czemu ma to dziwić ???
A wracając do kondensatorów, jeśli tak ciężko ustalić polaryzację, to najlepiej będzie wstawić bipolarne.
ps
Patrząc na to co narysowałeś:
-jaki potencjał ma emiter T107 (gdzie jest podpięty) i jak dokładnie spolaryzowana jego baza?
-przy T115 jest coś nie tak, musi być jakiś rezystor przy jego źródle, a nie sam szeregowy kondensator.
Bez tych odpowiedzi, ustalenie polaryzacji C112 i C118, to wróżenie z fusów.
Zaprezentuj większy fragment schematu, bo z tego, co teraz widzimy, to zupełnie nic nie wynika.
Dziwi mnie zastosowanie tranzystora polowego w torze odczytu.
A niby czemu ma to dziwić ???
A wracając do kondensatorów, jeśli tak ciężko ustalić polaryzację, to najlepiej będzie wstawić bipolarne.
ps
Patrząc na to co narysowałeś:
-jaki potencjał ma emiter T107 (gdzie jest podpięty) i jak dokładnie spolaryzowana jego baza?
-przy T115 jest coś nie tak, musi być jakiś rezystor przy jego źródle, a nie sam szeregowy kondensator.
Bez tych odpowiedzi, ustalenie polaryzacji C112 i C118, to wróżenie z fusów.Zaprezentuj większy fragment schematu, bo z tego, co teraz widzimy, to zupełnie nic nie wynika.
No to powróżę z fusów wspomaganych szklaną kulą: C112 plusem do bazy T107.
C118 plusem do C256.
RN101 to ustawianie poziomu odczytu. jeżeli porównam to do schematu M8011, to fusy są dobre.
RN101 to ustawianie poziomu odczytu. jeżeli porównam to do schematu M8011, to fusy są dobre.
Napięcie na lewej okładce C112 (wg.rysunku nie do góry nogami ;-))będzie zero względem masy, gdy suwak RN 101 zjedzie na zero. Jeśli układ jest zasilany asymetrycznie, tylko plusem względem masy (minusa), to mniej niż zero na prawej być nie może, może być tylko więcej - czyli plus na prawej.
C118:
Może byś jednak ruszył się po woltomierz, co ? Chyba, że jest jakiś problem z tym...

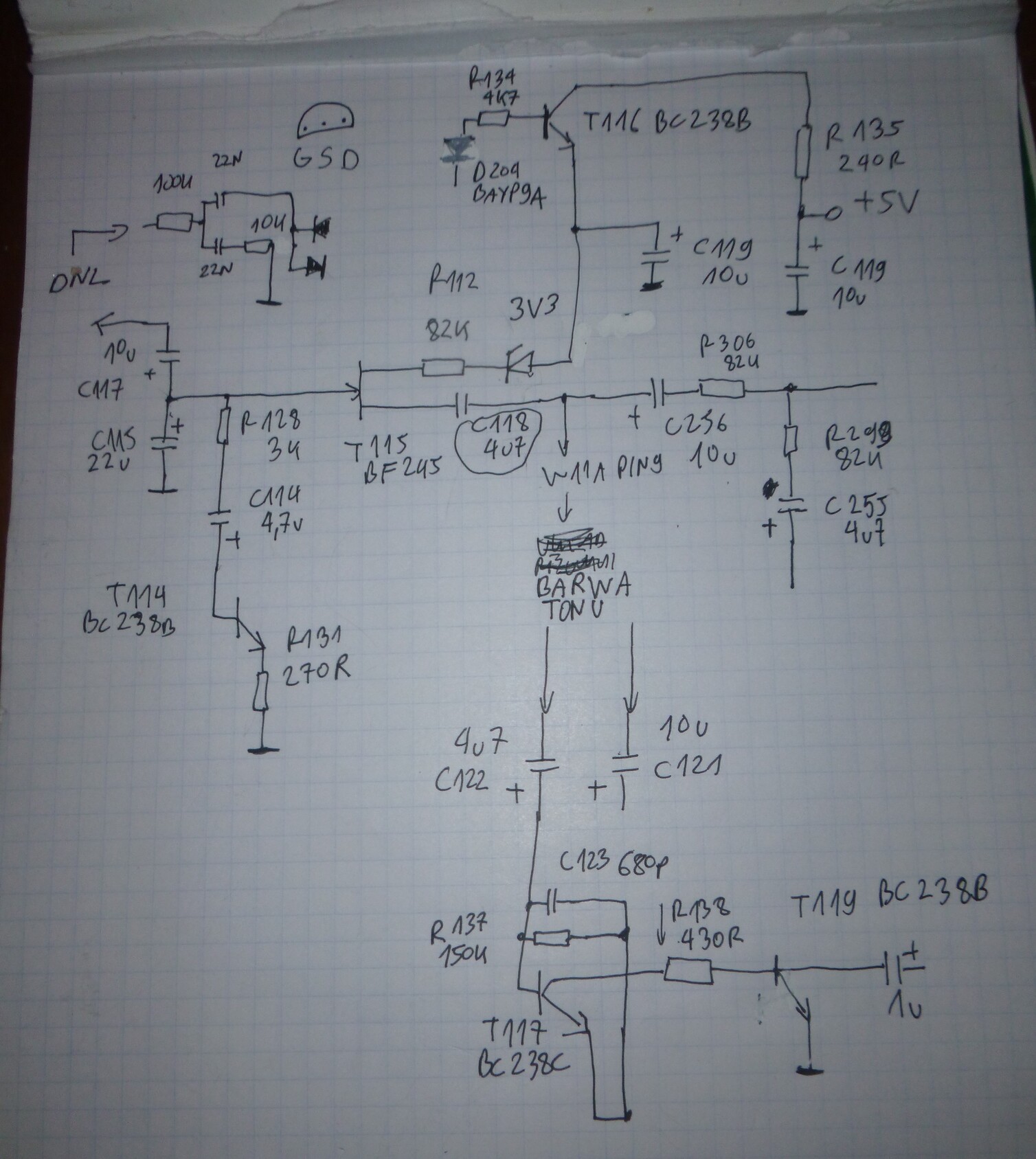

Proszę bardzo oto poprawiony schemat z większą liczbą elementów. Spraw kondensatora przy RN101 została wyjaśniona.
Właściwą polaryzację można wywnioskować ze schematu, tam, gdzie występuje wyższe napięcie dodatnie względem masy - tam łączysz "+" elektrolita.
Można sobie pomóc woltomierzem jakby co...
