Na razie wlutowałem go plusem do tranzystora. jak będę miał komplet kondensatorów złożę ponownie , to wtedy zacznę mierzyć woltomierzem napięcia stałe względem masy zarówno w stanie stop, jak i odtwarzania. Przy okazji jeden z kondensatorów 2u2 ma pojemność ok 100 pF, to szokujący spadek pojemności o dwa rzędy wielkości.
Wimy są bardzo dobre ale drogie w TME dwie sztuki kosztują 13 zł
Wimy są bardzo dobre ale drogie w TME dwie sztuki kosztują 13 zł
To nie kupuj w TME.
https://www.piekarz.pl/kondensatory-poliestrowe/?f=960,15788&f=9...
Tu są te, co na obrazku, po niecałe 4 złote przy 2 szt. Akurat wykupiłem wszystkie do Koncertów. Ale są takie i innych firm, nieco tańsze i nieco droższe.
U Piekarza kosztują 9,79 zł za dwie sztuki trzeba też doliczyć wysyłkę. Rozrysowuję podłączenia kabelków do poszczególnych wtyczek. Jamicony jeszcze są przyzwoite ale nie ma bipolarnych.
Kondensatory C112 1u i C117 10 też były wlutowane z odwrotną polaryzacją, więc dałem foliowy i bipolarny.

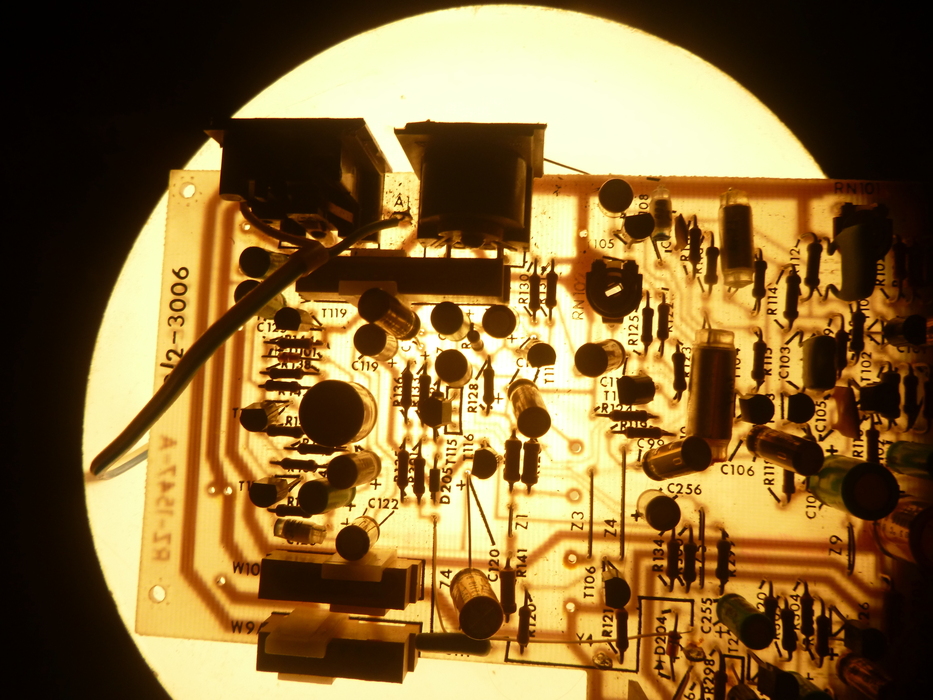

A tu kondensatory wylutowane ze SMAKa.
Łooo, Panie... Na tamte czasy to były bardzo dobre kondensatory.
Kondensatory C112 1u i C117 10 też były wlutowane z odwrotną polaryzacją, więc dałem foliowy i bipolarny.
To był montaż fabryczny ?
Tak to był montaż fabryczny.
Sorry, ale odnoszę wrażenie, że coś nie tak narysowałeś.
-poprzednio + C119 był na drenie C115, a teraz na emiterze T116 :(
-ta dioda zenera (3V3), to na pewno w tą stronę?
-czy bramka i źródło T115 nie mają polaryzacji statycznej?
ps
A czy przypadkiem ten T115, to nie pracuje jako zmienna rezystancja filtra/tłumika w układzie DNL?
