Unitra WS 318 pomoc w odszukaniu przewodu
- Zaloguj Zarejestruj się by odpowiadać
Witam
Mam kolejny sprzęt czyli ws 318 i problem z bałaganem ale do rzeczy.
Na zdjęciu zaznaczyłem dwa miejsca gdzie brakuje przewodów. Mógłby mi ktoś powiedzieć który tam powinien być przylutowany ?
I zdaje mi się iż do przełącznika są nie te kabelki przylutowane ... ale najpierw zdjęcie dotyczące pierwszego problemu
z góry dziękuje
Witam
Mam kolejny sprzęt czyli ws 318 i problem z bałaganem ale do rzeczy.
Na zdjęciu zaznaczyłem dwa miejsca gdzie brakuje przewodów. Mógłby mi ktoś powiedzieć który tam powinien być przylutowany ?
Według instrukcji serwisowej końcówka K5 oraz widoczny obok styk z obudową, powinien być podłączony do masy. Końcówka K4 powinna być podłączona do wyprowadzenia numer 5 przełącznika wyboru źródła. Jest to wejście dla przedwzmacniacza gramofonowego.
Dziękuję bardzo za pomoc
Czy mógłby mi ktoś wskazać gdzie mają być poszczególne przewody które idą ze złącza AUX ?

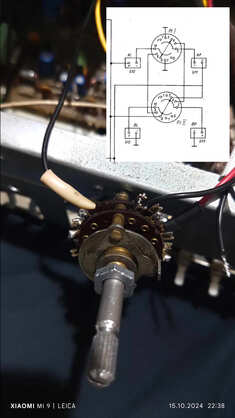

kolejna sprawa to jak rozumieć dany schemat, przody od złącz głośników A i B mają swoje opisy np jak widać na załączonym obrazku, 2K, 7K itd które z nich są drugim końcem, te z literką P ?
Przewody (prawy, lewy) AUX są opisane 6p i 5p. mógłby mi ktoś powiedzieć gdzie idzie dany przewód
?
AUX (G5) jest podłączone do przełącznika PA, piny 7 i 3.

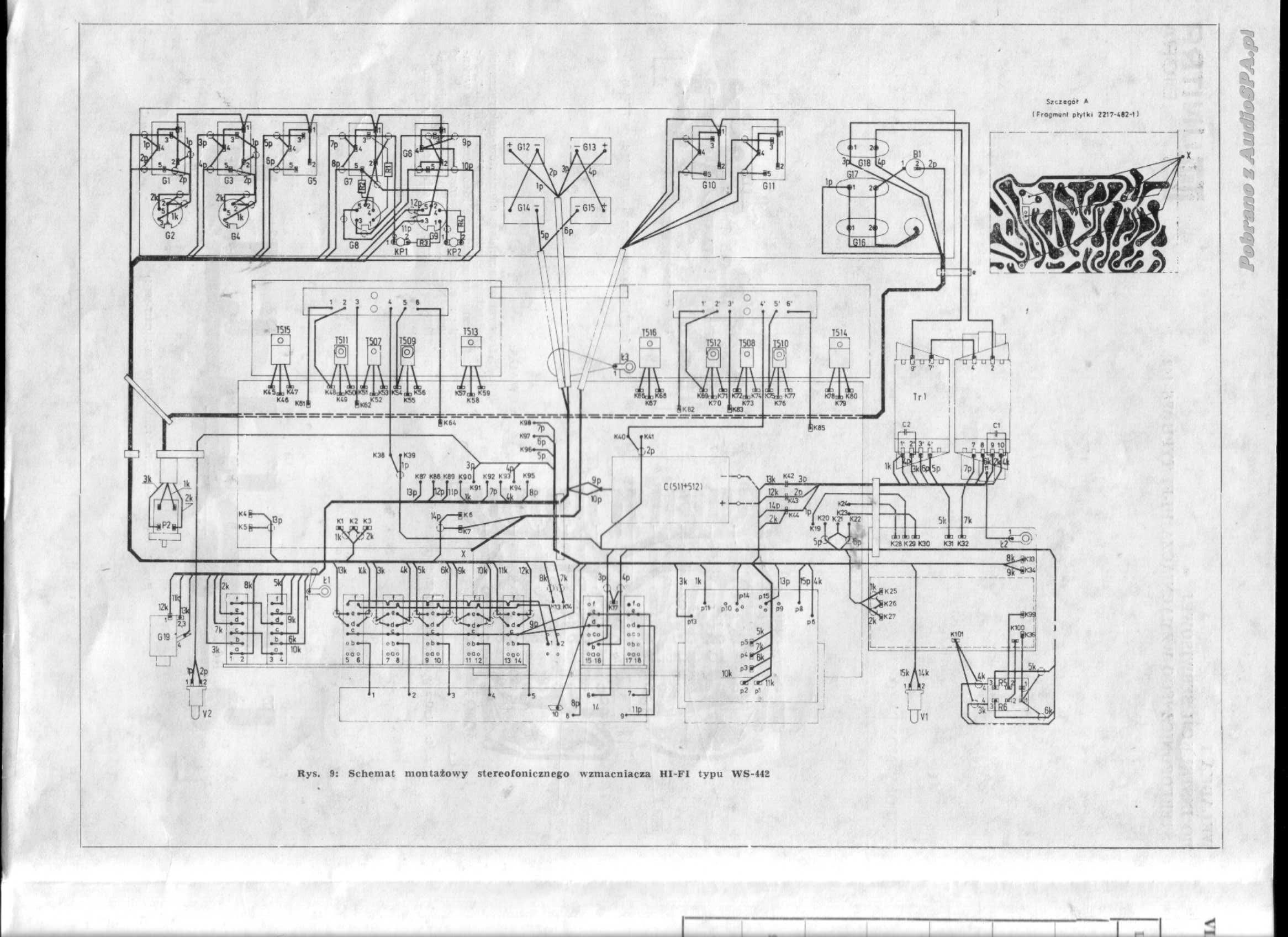

Zresztą zobacz na schemacie:
Złącza do podłączenia głośników są z prawej strony schematu. Jest to dwupoziomowy przełącznik opisany jako PJ.
Super pięknie dziękuję za rozjaśnienie mi głowy :D
A co do końcówek mocy to można tam zapodać np sk c4467/a1694 ?
PA przełącznik od przodu tak jak jest zamontowany to który jest pierwszy bo nie kumam a muszę mieć 100 pewność ze wszytko robię dobrze :P
I tak samo która z obrazka NUMER 2 jest pierwszą "tablicą" ta z tyłu czy od przodu licząc :D
W sumie, nie ma znaczenia, który jest pierwszy. Ważne byś trzymał się "schematu" i połączył prawidłowo przewody, nie mieszając ich po poziomach przełącznika.
Dobra, mam wszystko podłączone ale gdy wlutowałem nowe BD911/912 to po odpaleniu przez żarówkę mocno świeci. Te BD911/912 kupiłem na tme
Jak ich nie było i były same BD140-139-139 to żarówka mrugnęła i nie świeciła
Co może być przyczyną ?
Zaraz dodoam jakies zdjęcie, może coś odwaliłem z tymi kablami :/
Dobra, mam wszystko podłączone ale gdy wlutowałem nowe BD911/912 to po odpaleniu przez żarówkę mocno świeci. Te BD911/912 kupiłem na tme
Jak ich nie było i były same BD140-139-139 to żarówka mrugnęła i nie świeciła
Co może być przyczyną ?
Żarówkę? Co podłączyłeś przez żarówkę? Dodam tylko, że na współczesnym rynku nie ma już tranzystorów BD911/12 dobrej jakości, nawet te z TME. Zbyt duże wzmocnienie i po końcówce, więc raczej szukał bym czegoś w zamiennikach.
Dobra, mam wszystko podłączone ale gdy wlutowałem nowe BD911/912 to po odpaleniu przez żarówkę mocno świeci. Te BD911/912 kupiłem na tme
Jak ich nie było i były same BD140-139-139 to żarówka mrugnęła i nie świeciła
Co może być przyczyną ?
Zaraz dodoam jakies zdjęcie, może coś odwaliłem z tymi kablami :/
Pokaż jak wyglądają te BD911/DB912. Czy montując te tranzystory zastosowałeś pastę termoprzewodzącą, podkładkę mikową, tulejkę izolującą?
- 1
- 2
- 3
- 4
- 5
- 6
- 7
- 8
- następna ›
- ostatnia »
To jest wejście dla wzmacniacza gramofonowego. Płytka od WS442 pasuje chyba również do tej wersji.
