Unitra WS 318 pomoc w odszukaniu przewodu
- Zaloguj Zarejestruj się by odpowiadać
Dałem pastę podkladki mikowe termopady
Od lewej bd911 potem bd140 139 139 bd912
Ale dlaczego gdy nie było bd911/912 nie było zwarcia a teraz jest ? Miernikiem sprawdziłem czy są sprawne i są. Sprawdziłem czy nie ma zwarcia z masą i nie ma.
A takie tulejki izolacyjne na śruby zakładałeś? Powinna być na śrubie podkładka i tulejka izolująca.
Przykręć tranzystory do radiatora, ale nie lutuj wyprowadzeń i sprawdź miernikiem czy masz zwarcie pomiędzy nóżkami tranzystora, a masą wzmacniacza.
Mam te tulejki, wszystko na swoim miejscu. Nie ma przebicia.
Trzeba uściślić:
1. Napisałeś "gdy wlutowałem nowe", czy to oznacza, że na "starych" zwarcia nie było?
Stare były uszkodzone? A może ich w ogóle nie było w gdy dostałeś wzmacniacz?
2. Wkładałeś/wymieniałeś w jednym kanale czy w obu?
Co bym zrobił:
1. Wylutował wszystkie cztery tranzystory mocy
2. Włączył wzmacniacz bez nich, zmierzył napięcie na wyjściu bez głośników lub sztucznego obciązenia.
3. Jeśli napięcie będzie 0V +/- 0,1- 0,2V, podłączyłbym słuchawki i wykonał test odsłuchowy. Jeśli oba kanały zagrają czysto problem jest w tranzystorach końcowych (zły montaż, zamienione, uszkodzone)
4. Jeżeli napięcie w którymś kanale jest wyższe lub słychać zniekształcenia dźwięku problem jest wcześniej, tzn. w parze różnicowej, tranzystorze reg. termicznej, albo stopniu z T505/506.
5. Wlutuj tranzystory mocy najpierw do jednego, wykonaj test, a potem drugiego kanału.
Generalnie tranzystorów bym się nie czepiał. One są inne niż 30 lat temu (cieńsze blaszki radiatora, mniejsza struktura) inaczej się mierzą na testerach przy bardzo małych prądach rzędu uA/mA, ale działają stabilnie, o czym kilka razy osobiście się przekonałem. Trzeba tylko pamiętać, aby odpowiednio przykręcić je do radiatora. Czasami tulejkopodkładki pod śruby mają zbyt długą wąską część i opierając się o radiator nie dociskają samego tranzystora z odpowiednią siłą, pogarszając tym samym znacznie przewodność cieplną.
T515 mam bd911
T513 mam bd912
Hah, teraz dopiero do mnie dotarło. Piotr K. ma rację
T513 - ma być NPN - czyli BD911, 2N6488
T515 - ma być PNP - czyli BD912, 2N6491
[quote=Stefann69;32701.145269;30980]Trzeba uściślić:
1. Napisałeś "gdy wlutowałem nowe", czy to oznacza, że na "starych" zwarcia nie było?
Stare były uszkodzone? A może ich w ogóle nie było w gdy dostałeś wzmacniacz?
2. Wkładałeś/wymieniałeś w jednym kanale czy w obu?
Co bym zrobił:
1. Wylutował wszystkie cztery tranzystory mocy
2. Włączył wzmacniacz bez nich, zmierzył napięcie na wyjściu bez głośników lub sztucznego obciązenia.
3. Jeśli napięcie będzie 0V +/- 0,1- 0,2V, podłączyłbym słuchawki i wykonał test odsłuchowy. Jeśli oba kanały zagrają czysto problem jest w tranzystorach końcowych (zły montaż, zamienione, uszkodzone)
4. Jeżeli napięcie w którymś kanale jest wyższe lub słychać zniekształcenia dźwięku problem jest wcześniej, tzn. w parze różnicowej, tranzystorze reg. termicznej, albo stopniu z T505/506.
5. Wlutuj tranzystory mocy najpierw do jednego, wykonaj test, a potem drugiego kanału.
Generalnie tranzystorów bym się nie czepiał. One są inne niż 30 lat temu (cieńsze blaszki radiatora, mniejsza struktura) inaczej się mierzą na testerach przy bardzo małych prądach rzędu uA/mA, ale działają stabilnie, o czym kilka razy osobiście się przekonałem. Trzeba tylko pamiętać, aby odpowiednio przykręcić je do radiatora. Czasami tulejkopodkładki pod śruby mają zbyt długą wąską część i opierając się o radiator nie dociskają samego tranzystora z odpowiednią siłą, pogarszając tym samym znacznie przewodność cieplną.
[quote=aRKADIUSZ96;32701.145253;32095]T515 mam bd911
T513 mam bd912[/quote]
Hah, teraz dopiero do mnie dotarło. Piotr K. ma rację
T513 - ma być NPN - czyli BD911, 2N6488
T515 - ma być PNP - czyli BD912, 2N6491[/quote]
Zamieniłem miejscami, odpaliłem i zwarcia nie ma po czym przekreciłem z zera na wyjscie A (głośniki) i nastąpiło zwarcie (zarówka). Czyli wychodzi na to iż mam NADAL żle przylutowane kable miedzy PCB a przełączniki.....
Czy mógłby mi ktoś nie wiem.. narysować które gdzie bo ze schematu najwidoczniej nie potrafię tego zrozumieć ..
Czy jesteś pewien, że masz poprawny przełącznik?

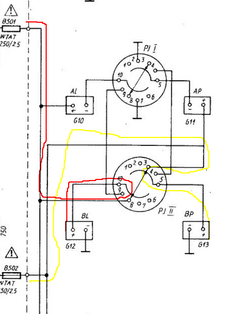

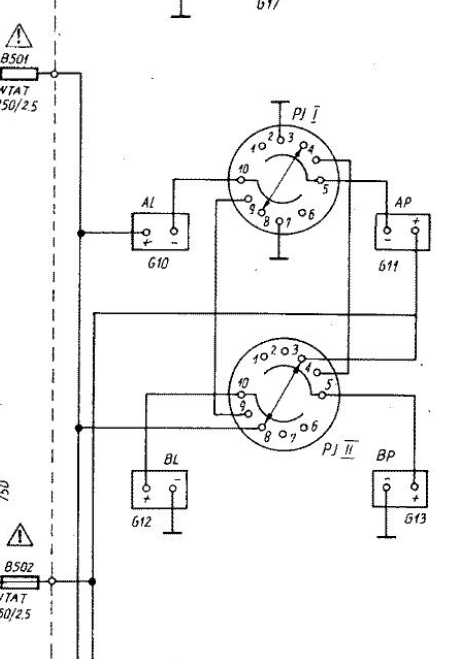

Sprawdź miernikiem czy przełącznik realizuje takie połączenia jak na wycinku schematu.
AL(G10) i AP (G11) -> wyjście A kanał lewy/prawy
BL(G12) i BP (G13) -> wyjście B kanał lewy/prawy

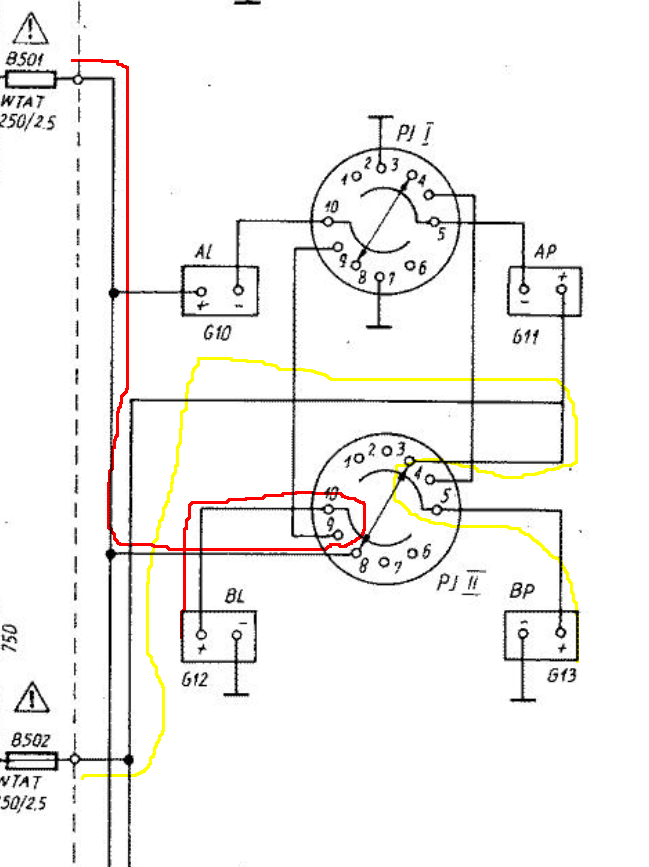

W tym połączeniu jak na rysunku grają BL i BP.
To znaczy, że nie masz zwarcia, tylko napięcie stałe przedostaje się na głośniki. Zmierz napięcie na wyjściach głośnikowych, oczywiście bez podpiętych kolumn.
Sprawdź jeszcze raz wszystkie półprzewodniki w końcówce mocy czy są sprawne (8 tranzystorów, jedna dioda Zenera) i zobacz czy są w odpowiednich miejscach.
Tranzystory sterujące BD139/BD140 powinny być montowane blaszką do przodu, a BD135 od prądu spoczynkowego blaszką do radiatora. Wszystkie te tranzystory powinny być odizolowane od tranzystora. Sprawdź multimetrem czy na pewno tak jest.
Oto zdjęcia
Taka podłączona żarówka szeregowo przez to mojej roboty urządzenie
