M601SD "Marcin" naprawa generalna

Z powodu braku instrukcji serwisowej, a także dostrzeżonych na schemacie ideowym braków i błędów (najwyraźniej jest to rękodzieło średnio artystyczne) nie znalazłem lepszego rozwiązania, niż opracowanie ad hoc własnej instrukcji. Do tego moje skromne poglądy na temat ustawiania/regulacji naprawianego magnetofonu różnią się od tych prezentowanych przez Reduktora Szumu w filmie na YT, więc na tym materiale także nie mogę się opierać.
Ponieważ kasetom testowym nie ufam od czasu porównania trzech z dostępnych na rynku (każda sobie, różnice magnesowania prawie 3 dB, różnice prędkości 1,7%, odchyłki skosu też nie do przeoczenia) przeto musiałem użyć jakiegoś bardziej wiarygodnego sposobu na ustawienie elektryczne toru odczytu.
Pomiar indukcyjności i oporności głowicy oraz porównanie z innymi podobnymi głowicami pozwoliły obliczyć przybliżoną jej skuteczność, a zatem napięcie indukowane przy znanym strumieniu wzbudzającym także dało się określić. Pomiar wzmocnienia wzmacniacza odczytu w środkowym położeniu regulatora ujawnił z kolei, że mam do czynienia z japońskim standardem 0dB=1000mV, spotykanym w większości magnetofonów stamtąd pochodzących. Zakres regulacji umożliwia ustawienie poziomu odczytu 0dB=775mV, ale jest to trochę marnowanie możliwości dynamicznych wzmacniacza. Toteż zmontowawszy prowizoryczny układ wejściowy z dzielnikiem 1:1000, wprowadziłem na wejście wzmacniacza sygnał 1kHz 1500uV sinus i ustawiłem poziom wyjściowy na 1000mV. Do tego dostosowałem ustawienie wskaźników na 0dB.

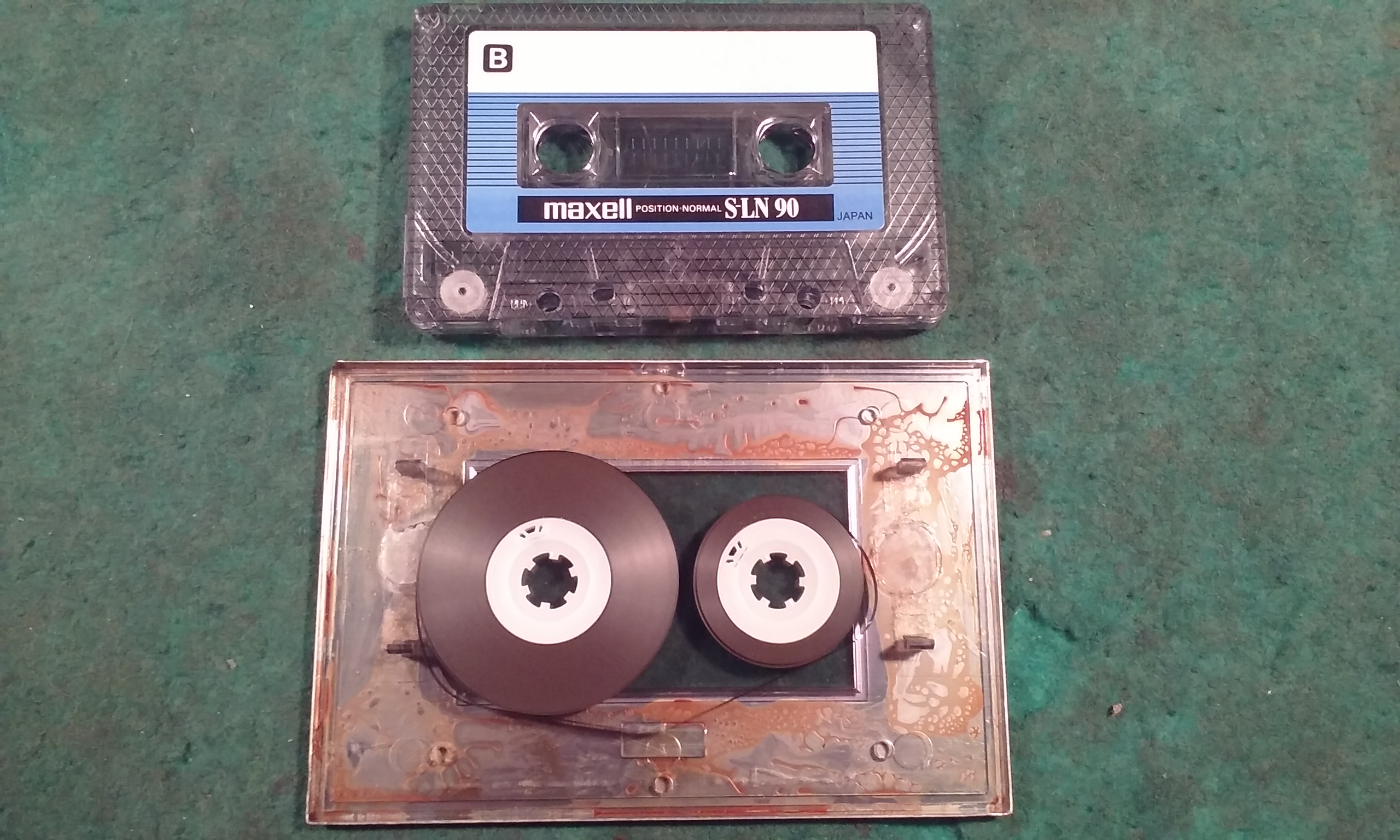

Żeby nie plądrować instalacji dla zemulowania stanu pracy START (magnetofon nie działa bez kasety w zamkniętej kieszeni), z pierwszej lepszej kasety wyjąłem taśmę i użyłem takiej pustej do "oszukania" czujników. Przedtem jednak rozmagnesowałem ekranik przedgłowicowy, który znajduje się w każdej kasecie, choć mało kto zwraca na to uwagę, że coś takiego tam jest i po co. A to dość ważne, żeby nie był on namagnesowany, bo szumy skoczą ostro do góry. W tych tańszych kasetach, a także w niektórych droższych nie jest on wykonany z permaloju tak jak powinien i łatwo się magnesuje. Żeby usunąć ten ślad magnetyczny, trzeba rozebrać kasetę i wyjąć taśmę. Potem potraktować tę "blaszkę" dość silnym polem przemiennym gasnącym, najlepiej od wirującego magnesu (co najmniej 3000obr/min, ale im więcej tym lepiej; użyłem napędu 36000obr/min z "dremelka" protetycznego i magnesu neodymowego 4x4x1 mm w widełkach mosiężnych jako obsadzie). Nawiasem mówiąc, ta metoda pozwala na rozmagnesowanie niemal wszystkiego, każdy magnetofon bez demontażu czegokolwiek może być tak "oczyszczony" w kilka minut całościowo - to tylko kwestia wielkości magnesu, napędu i bezpiecznego uchwytu. UWAGA! Każda nagrana taśma tak samo! Magnes 40x15x9 z materiału M48H "zamiata" wszystko w promieniu prawie metra!
